สถานีย่อยชนิดกล่องคืออะไร?

อะไรนะก สถานีย่อยแบบกล่อง?

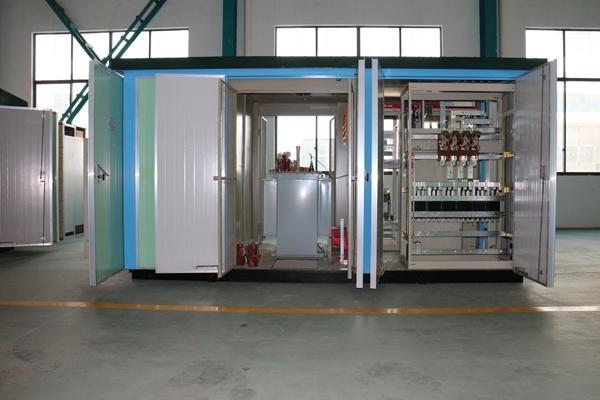

ก สถานีย่อยแบบกล่องยังเป็นที่รู้จักกันในนาม สำเร็จรูปหรือ สถานีย่อยขนาดกะทัดรัด,  เป็นหน่วยแบบปิดที่ประกอบจากโรงงาน ซึ่งรวมส่วนประกอบที่จำเป็นทั้งหมดของสถานีไฟฟ้าย่อยแบบเดิมไว้ในตัวเครื่องโลหะตัวเดียวที่ทนทานต่อสภาพอากาศ ได้รับการออกแบบมาสำหรับการแปลงและการกระจายกำลังไฟฟ้าแรงดันปานกลาง (MV) ถึงแรงดันต่ำ (LV)

คิดว่าเป็นสถานีจ่ายไฟฟ้าแบบ "ปลั๊กแอนด์เพลย์" ที่มาแทนที่อาคารสถานีไฟฟ้าย่อยขนาดใหญ่ที่มีอิฐและปูน

ส่วนประกอบของกสถานีย่อยแบบกล่อง

A สถานีย่อยแบบกล่อง ออกแบบให้มี 3 ส่วนหลัก ได้แก่ สวิตซ์เกียร์แรงสูง หม้อแปลงไฟฟ้า และอุปกรณ์จำหน่ายไฟฟ้าแรงต่ำ แต่ละส่วนมีบทบาทสำคัญในการรับประกันการแปลงและการกระจายพลังงานอย่างมีประสิทธิภาพ

สวิตช์เกียร์ไฟฟ้าแรงสูง

โดยทั่วไปทำงานที่แรงดันไฟฟ้าที่กำหนด 10 kV หรือ 35 kV

นำเสนอยูนิตหลักของวงแหวนที่ผลิตในประเทศหรือนำเข้าและเบรกเกอร์วงจรสุญญากาศ

มีฟิวส์จำกัดกระแสเพิ่มความปลอดภัย

หม้อแปลงไฟฟ้า

มีให้เลือกทั้งแบบแช่น้ำมันและแบบแห้ง

สามารถรองรับหม้อแปลงไฟฟ้าได้ถึง 1600 kVA

มีตู้ป้องกันที่ทำจากวัสดุฉนวนหรือโลหะ

อุปกรณ์จำหน่ายไฟฟ้าแรงต่ำ

รวมถึงแผงจ่ายไฟ แผงไฟ แผงวัดแสง และแผงชดเชยพลังงานรีแอกทีฟ

ติดตั้งระบบควบคุมอุณหภูมิและการควบแน่นอัตโนมัติ

ช่วยให้สามารถจ่ายพลังงานได้อย่างมีประสิทธิภาพไปยังฝั่งผู้ใช้

คุณสมบัติของสถานีย่อยประเภทตู้คอนเทนเนอร์

(1) เทคโนโลยีขั้นสูง ปลอดภัย และเชื่อถือได้ (2) ระบบอัตโนมัติระดับสูง (3) โรงงานสำเร็จรูป (4) ตัวเลือกการกำหนดค่าที่ยืดหยุ่น (5) คุ้มค่ากับผลลัพธ์ที่รวดเร็ว (6) รอยเท้าขนาดกะทัดรัด; (7) การออกแบบที่สวยงามลงตัวกับสภาพแวดล้อม

การจำแนกประเภทของสถานีย่อยแบบกล่อง

1) ประเภทโมดูลาร์ สวิตช์เกียร์ไฟฟ้าแรงสูงและแรงต่ำและหม้อแปลงไฟฟ้าอยู่ภายในตู้โลหะ โดยมีทางเดินปฏิบัติงานที่สงวนไว้ภายในอุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำ สถานีย่อยประเภทตู้คอนเทนเนอร์ประเภทนี้มีขนาดค่อนข้างใหญ่และไม่ค่อยได้ใช้ในปัจจุบัน

(2) ประเภทยูนิตรวม แทนที่จะใช้ชุดอุปกรณ์ครบชุดที่มีอยู่ ระบบควบคุมและป้องกันแรงดันไฟฟ้าสูงและต่ำได้รับการติดตั้งโดยตรงภายในตู้เพื่อสร้างเป็นหน่วยเดียว ออกแบบมาเพื่อการทำงานที่ไม่ต้องบำรุงรักษา กล่องหุ้มเหล่านี้ไม่มีช่องทางปฏิบัติการและมีขนาดกะทัดรัด พวกเขายังเป็นที่รู้จักกันในนามสถานีย่อยชนิดกล่องสไตล์ยุโรปหรือมาตรฐาน

(3) ประเภทรวม การออกแบบนี้ช่วยลดความยุ่งยากในการควบคุมและป้องกันอุปกรณ์ไฟฟ้าแรงสูงโดยการรวมอุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำและส่วนหลักของหม้อแปลงไว้ด้วยกันภายในถังน้ำมันหม้อแปลงเป็นหน่วยเดียว มีขนาดกะทัดรัดยิ่งขึ้น โดยมีปริมาตรเทียบได้กับหม้อแปลงจุ่มน้ำมันที่มีความจุเท่ากัน ซึ่งมีขนาดประมาณหนึ่งในสามของสถานีย่อยแบบกล่องสไตล์ยุโรป เป็นที่รู้จักกันในนามสถานีย่อยแบบกล่องสไตล์อเมริกันหรือสถานีย่อยแบบกล่องขนาดกะทัดรัด

ประเภทและรุ่นของสถานีย่อยแบบกล่องs

สถานีย่อยแบบกล่องมีจำหน่ายในรุ่นและการกำหนดค่าที่หลากหลาย เพื่อตอบสนองความต้องการในการดำเนินงานที่แตกต่างกัน แต่ละรุ่นได้รับการออกแบบอย่างพิถีพิถันเพื่อมอบข้อได้เปรียบเฉพาะและตอบสนองความต้องการเฉพาะของผู้ใช้

โมเดลทั่วไป

รุ่นสวิตช์เกียร์ไฟฟ้าแรงสูง

รุ่นตู้หม้อแปลงชนิดแห้ง

รุ่นสวิตช์เกียร์แรงดันต่ำ

โมเดลมาตรฐานสากล

สไตล์ยุโรป: ขนาดใหญ่ขึ้นด้วยส่วนประกอบแบบรวมศูนย์

สไตล์อเมริกัน: ให้ประสิทธิภาพการระบายความร้อนดีขึ้นแต่มีขนาดที่ใหญ่กว่า

แบบบูรณาการ: ฐานเครื่องเล็กกว่าแต่มีข้อดีคล้ายสไตล์อเมริกัน

แนวทางการดำเนินงานและการบำรุงรักษา

กลยุทธ์การดำเนินงานและการบำรุงรักษาที่มีประสิทธิผลมีความสำคัญอย่างยิ่งต่ออายุการใช้งานและความน่าเชื่อถือของสถานีย่อยแบบกล่องส. กิจกรรมการตรวจสอบและบำรุงรักษาเป็นประจำจะช่วยป้องกันความล้มเหลวที่ไม่คาดคิดและรับประกันว่าจะมีการจ่ายไฟอย่างต่อเนื่อง

ข้อกำหนดการดำเนินงานขั้นพื้นฐาน

ติดตั้งบนแท่นยกสูงเพื่อป้องกันน้ำเข้า

ตรวจสอบการเชื่อมต่อที่เชื่อถือได้กับโครงข่ายสายดินเพื่อความปลอดภัย

รักษาพื้นที่รอบสถานีย่อยให้สะอาดปราศจากเศษซาก

การตรวจสอบและบำรุงรักษาเป็นประจำ

ตรวจสอบอุปกรณ์ไฟฟ้าแรงสูงและหม้อแปลงไฟฟ้าอย่างสม่ำเสมอ

ดำเนินการทดสอบฉนวนเพื่อให้แน่ใจว่าการทำงานปลอดภัย

รักษาระบบทำความเย็นเพื่อป้องกันความร้อนสูงเกินไป

ความท้าทายและข้อพิจารณา

ในขณะที่สถานีย่อยแบบกล่องมีข้อดีมากมาย นอกจากนี้ยังมีความท้าทายที่ต้องพิจารณาอย่างรอบคอบ ความท้าทายเหล่านี้ครอบคลุมแง่มุมต่างๆ รวมถึงผลกระทบต่อสิ่งแวดล้อมและข้อจำกัดในการปฏิบัติงาน

ข้อพิจารณาด้านสิ่งแวดล้อมและความปลอดภัย

ความเสี่ยงต่อการเกิดความร้อนสูงเกินไปและความจำเป็นในการระบายอากาศที่เพียงพอ

ผลกระทบต่อสิ่งแวดล้อมที่อาจเกิดขึ้นจากการกำจัดวัสดุที่ไม่เหมาะสม

มาตรการรักษาความปลอดภัยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต

ข้อจำกัดในการดำเนินงาน

ข้อจำกัดด้านความจุของหม้อแปลงบางรุ่น

ความจำเป็นในการบำรุงรักษาอย่างต่อเนื่องเพื่อหลีกเลี่ยงปัญหาในการปฏิบัติงาน

ความท้าทายที่เกี่ยวข้องกับการบูรณาการกับระบบที่มีอยู่

บทสรุป

สถานีย่อยแบบกล่องคือยูนิตโลหะปิดที่ประกอบจากโรงงานสำหรับการแปลงและจ่ายพลังงาน MV-LV โดยผสานส่วนประกอบหลัก (สวิตช์เกียร์ไฟฟ้าแรงสูง หม้อแปลง อุปกรณ์แรงดันต่ำ) เป็นทางเลือก "ปลั๊กแอนด์เพลย์" แทนสถานีย่อยแบบดั้งเดิม

มีเทคโนโลยีขั้นสูง การกำหนดค่าที่ยืดหยุ่น ขนาดกะทัดรัด และความคุ้มค่า โดยมีสามประเภทหลัก (โมดูลาร์ สไตล์ยุโรป สไตล์อเมริกัน) และรุ่นต่างๆ เพื่อตอบสนองความต้องการที่แตกต่างกัน การทำงานและการบำรุงรักษาที่เหมาะสมถือเป็นสิ่งสำคัญในการจัดการกับความท้าทายต่างๆ เช่น ปัญหาความร้อนสูงเกินไปและการบูรณาการ

ซีโฮ ระบบไฟฟ้าเป็นเลิศด้วยข้อได้เปรียบหลักในการปรับแต่งที่ยืดหยุ่น โดยนำเสนอโซลูชันที่ปรับให้เหมาะสม (แรงดันไฟฟ้า ความจุ สถานการณ์การใช้งาน) ครอบคลุมรุ่นมาตรฐานทุกรุ่น ใช้ส่วนประกอบหลักคุณภาพสูงและหม้อแปลงที่ได้รับการควบคุมอย่างเข้มงวดเพื่อความเสถียร พร้อมด้วยการควบคุมแรงดันไฟฟ้าต่ำอัจฉริยะ ด้วยการผลิตสำเร็จรูปที่ได้มาตรฐาน การบำรุงรักษาที่เป็นมิตรต่อผู้ใช้ และบริการหลังการขายอย่างมืออาชีพ ทำให้ระบบนี้มอบโซลูชันด้านพลังงานที่มีประสิทธิภาพ ปลอดภัย และคุ้มต้นทุน

หากคุณมีความต้องการที่เกี่ยวข้อง โปรดเยี่ยมชมเว็บไซต์ของเราสำหรับข้อมูลเพิ่มเติมหรือปรึกษาทีมงานมืออาชีพของเราโดยตรง จำไว้ว่าเลือกซีโฮ หมายถึงการเลือกความน่าเชื่อถือและนวัตกรรม!

คำถามที่พบบ่อยเกี่ยวกับสถานีย่อยแบบกล่อง (สถานีย่อยสำเร็จรูป/กะทัดรัด)S

ข้อมูลพื้นฐาน

คำถามที่ 1: สถานีย่อยแบบกล่องคืออะไร

ตอบ: สถานีย่อยแบบกล่องหรือที่เรียกว่าสถานีย่อยสำเร็จรูปหรือขนาดกะทัดรัดเป็นหน่วยที่ประกอบจากโรงงานและปิดล้อมซึ่งรวมส่วนประกอบที่จำเป็นทั้งหมดของสถานีไฟฟ้าย่อยแบบดั้งเดิมไว้ในตัวเครื่องโลหะเดี่ยวที่ทนทานต่อสภาพอากาศ ใช้สำหรับการแปลงและการกระจายพลังงานไฟฟ้าแรงดันปานกลาง (MV) ถึงแรงดันต่ำ (LV) โดยทำหน้าที่เป็นทางเลือก "ปลั๊กแอนด์เพลย์" แทนอาคารสถานีไฟฟ้าย่อยขนาดใหญ่ที่มีอิฐและปูน

คำถามที่ 2: ส่วนประกอบหลักของสถานีย่อยแบบกล่องคืออะไร

ตอบ: ประกอบด้วยสามส่วนหลัก โดยแต่ละส่วนมีบทบาทสำคัญในการแปลงและจ่ายพลังงาน:

สวิตช์เกียร์ไฟฟ้าแรงสูง: โดยปกติจะทำงานที่ 10 kV หรือ 35 kV พร้อมกับยูนิตหลักแบบวงแหวน เบรกเกอร์วงจรสุญญากาศ และฟิวส์จำกัดกระแส

หม้อแปลงไฟฟ้า: มีให้เลือกทั้งแบบแช่น้ำมันและแบบแห้ง สามารถรองรับกระแสไฟได้ถึง 1600 kVA พร้อมฉนวนป้องกันหรือโครงโลหะ

อุปกรณ์จำหน่ายแรงดันต่ำ: รวมถึงแผงจ่ายไฟ แผงไฟ แผงวัดแสง แผงชดเชยพลังงานรีแอกทีฟ และระบบควบคุมอุณหภูมิ/การควบแน่นอัตโนมัติ

คุณสมบัติ

คำถามที่ 3: คุณสมบัติหลักของสถานีย่อยแบบกล่องคืออะไร?

ตอบ: คุณสมบัติหลักคือ: (1) เทคโนโลยีขั้นสูง ปลอดภัย และเชื่อถือได้; (2) ระบบอัตโนมัติระดับสูง (3) โรงงานสำเร็จรูป (4) ตัวเลือกการกำหนดค่าที่ยืดหยุ่น (5) คุ้มค่ากับผลลัพธ์ที่รวดเร็ว (6) รอยเท้าขนาดกะทัดรัด; (7) การออกแบบที่สวยงามลงตัวกับสภาพแวดล้อม

การจำแนกประเภทและแบบจำลอง

คำถามที่ 4: การจำแนกประเภทหลักของสถานีย่อยแบบกล่องคืออะไร?

ตอบ: มีสามประเภทหลัก:

ประเภทโมดูลาร์: สวิตช์เกียร์และหม้อแปลงไฟฟ้าแรงสูงและแรงต่ำอยู่ในกล่องโลหะพร้อมทางเดินปฏิบัติงาน มีขนาดค่อนข้างใหญ่และไม่ค่อยได้ใช้ในปัจจุบัน

ประเภทยูนิตรวม: อุปกรณ์ป้องกัน/ควบคุมแรงดันไฟฟ้าสูงและแรงต่ำได้รับการติดตั้งโดยตรงในตู้ (ไม่มีทางเดินปฏิบัติงาน) ไม่ต้องบำรุงรักษา กะทัดรัด เรียกอีกอย่างว่าสไตล์ยุโรปหรือแบบมาตรฐาน

ประเภทรวม: อุปกรณ์กระจายแรงดันไฟฟ้าสูงและต่ำและตัวเครื่องหลักของหม้อแปลงอยู่ในถังน้ำมันหม้อแปลง มีขนาดกะทัดรัดมากขึ้น (ประมาณ 1/3 ของขนาดสไตล์ยุโรป); เรียกอีกอย่างว่าสไตล์อเมริกันหรือแบบกะทัดรัด

Q5: มีสถานีย่อยแบบกล่องรุ่นใดบ้าง?

ตอบ: มีหลายรุ่นเพื่อตอบสนองความต้องการที่แตกต่างกัน รวมถึง: รุ่นสวิตช์เกียร์ไฟฟ้าแรงสูง, รุ่นตู้หม้อแปลงชนิดแห้ง, รุ่นสวิตช์เกียร์แรงดันต่ำ, รุ่นมาตรฐานสากล (สไตล์ยุโรป: ใหญ่กว่าพร้อมส่วนประกอบแบบรวมศูนย์, สไตล์อเมริกัน: ระบายความร้อนดีกว่าแต่ใหญ่กว่า, บูรณาการ: ใช้พื้นที่น้อยกว่าพร้อมข้อได้เปรียบสไตล์อเมริกัน)

การดำเนินงานและการบำรุงรักษา

คำถามที่ 6: ข้อกำหนดการปฏิบัติงานขั้นพื้นฐานสำหรับสถานีย่อยแบบกล่องมีอะไรบ้าง

ตอบ: ข้อกำหนดพื้นฐานคือ: (1) ติดตั้งบนแท่นยกระดับเพื่อป้องกันน้ำเข้า; (2) ตรวจสอบการเชื่อมต่อที่เชื่อถือได้กับโครงข่ายสายดินเพื่อความปลอดภัย (3) รักษาบริเวณรอบๆ สถานีไฟฟ้าย่อยให้สะอาดปราศจากเศษซาก

คำถามที่ 7: จำเป็นต้องมีการตรวจสอบและบำรุงรักษาตามปกติสำหรับสถานีย่อยแบบกล่องอะไรบ้าง

ตอบ: การบำรุงรักษาตามปกติ ได้แก่ (1) การตรวจสอบอุปกรณ์ไฟฟ้าแรงสูงและหม้อแปลงไฟฟ้า; (2) ดำเนินการทดสอบฉนวนเพื่อให้มั่นใจในการทำงานอย่างปลอดภัย (3) การบำรุงรักษาระบบทำความเย็นเพื่อป้องกันความร้อนสูงเกินไป

ความท้าทายและข้อควรพิจารณา

คำถามที่ 8: ควรคำนึงถึงข้อควรพิจารณาด้านสิ่งแวดล้อมและความปลอดภัยใดบ้างสำหรับสถานีย่อยแบบกล่อง

ตอบ: ข้อควรพิจารณาที่สำคัญคือ: (1) ความเสี่ยงต่อการเกิดความร้อนสูงเกินไป และต้องมีการระบายอากาศที่เพียงพอ; (2) ผลกระทบต่อสิ่งแวดล้อมที่อาจเกิดขึ้นจากการกำจัดวัสดุที่ไม่เหมาะสม; (3) มาตรการรักษาความปลอดภัยเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต

คำถามที่ 9: สถานีย่อยแบบกล่องมีข้อจำกัดในการปฏิบัติงานอะไรบ้าง

ตอบ: ข้อจำกัดหลักคือ: (1) ข้อจำกัดด้านความจุของหม้อแปลงบางรุ่น; (2) ความจำเป็นในการบำรุงรักษาอย่างต่อเนื่องเพื่อหลีกเลี่ยงปัญหาในการปฏิบัติงาน (3) ความท้าทายในการบูรณาการกับระบบที่มีอยู่
