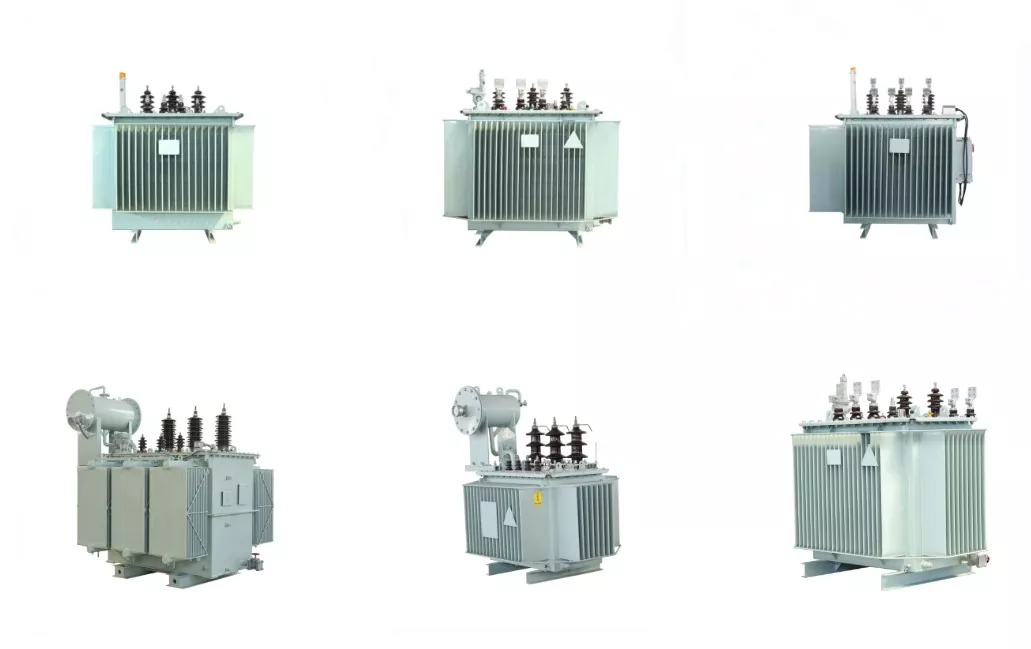

หม้อแปลงไฟฟ้ากำลังแบบจำหน่ายน้ำมันแช่

แกนหลักของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันถูกสร้างขึ้นโดยการเคลือบแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงนำเข้าซึ่งช่วยลดกระแสที่ไม่มีโหลดและไม่มีโหลดได้อย่างมาก แกนกลางถูกผูกไว้เพื่อให้แน่ใจว่ามีขนาดกะทัดรัดและลดเสียงรบกวน ขดลวดแรงสูงและแรงต่ำทำจากทองแดงปราศจากออกซิเจน ขดลวดแรงดันต่ำสำหรับ 500KVA และต่ำกว่าใช้โครงสร้างทรงกระบอกสองชั้น ในขณะที่ขดลวดสำหรับ 630KVA ขึ้นไปใช้โครงสร้างเกลียวคู่หรือสี่เกลียว หรือการพันฟอยล์ทองแดง ขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกหลายชั้น

หม้อแปลงใช้กลุ่มการเชื่อมต่อ Dyn11 เพื่อลดผลกระทบฮาร์มอนิกบนโครงข่ายไฟฟ้า และปรับปรุงคุณภาพของแหล่งจ่ายไฟ โครงสร้างที่ปิดสนิทช่วยยืดอายุการใช้งาน ไม่จำเป็นต้องถอดแกนออก และไม่จำเป็นต้องบำรุงรักษา หลังจากการขนส่งแบบมาตรฐาน หม้อแปลงซีรีส์นี้ไม่จำเป็นต้องมีการตรวจสอบหลัก ส่วนประกอบที่เกี่ยวข้องสามารถติดตั้งได้โดยตรง ตามด้วยการทดสอบการยอมรับ เมื่อผ่านไปแล้วก็พร้อมดำเนินการ

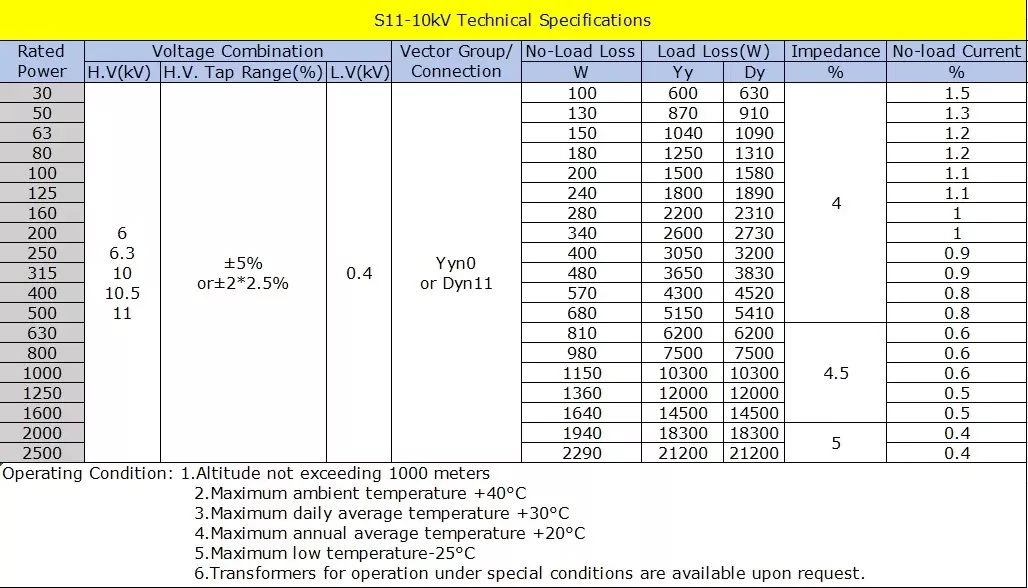

ข้อมูลจำเพาะ

มาตรฐานและการรับรอง

การออกแบบและการทดสอบ: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

การประเมินความสูญเสีย: IEC 60076-20;

ความปลอดภัย: IEC 61936, DL/T 572;

สภาพแวดล้อม: ISO 14001, CE, EAC, UkrSEPRO สำหรับการส่งออกของยูเครน

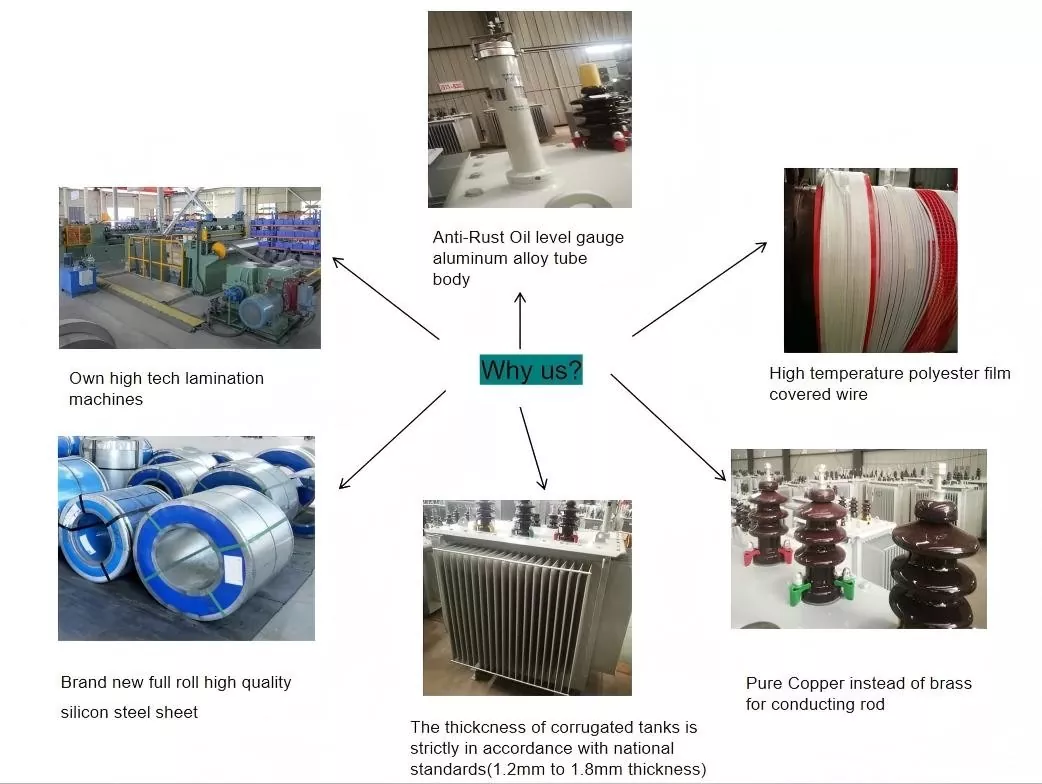

ทำไมถึงเลือกพวกเรา?

- หม้อแปลงไฟฟ้ากำลังแบบจำหน่ายน้ำมันแบบจุ่มของเรามีประสิทธิภาพสูงและสูญเสียต่ำ ลดการใช้พลังงานและต้นทุนการดำเนินงาน

- ตัวหม้อแปลงเป็นโครงสร้างฉนวนชนิดใหม่ ปรับปรุงความสามารถในการทนไฟลัดวงจรได้มากกว่าเดิม

- แกนเหล็กเป็นเหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูง มีความสามารถในการซึมผ่านสูง ประกอบด้วยขดลวดไฟฟ้าแรงสูง/ต่ำ ซึ่งเป็นสายทองแดงไร้ออกซิเจน และมีโครงสร้างทรงกระบอกหลายชั้น

- ตัวยึดทั้งหมดได้รับการปฏิบัติเป็นพิเศษเพื่อป้องกันการคลายตัว

- โครงสร้างลูกฟูกของถังน้ำมัน ฝาถัง และขอบกล่องมีสองวิธีในการเชื่อมแบบเต็มหรือการเชื่อมต่อแบบโบลต์ ซึ่งสามารถยืดอายุการใช้งานของน้ำมันหม้อแปลงและวัสดุฉนวนได้

สภาพแวดล้อมในการทำงาน

1. ระดับความสูงในการติดตั้งจะต้องไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล (ภายใต้สภาวะปกติ) สภาพแวดล้อมพิเศษต้องมีข้อกำหนดแยกต่างหาก

2. อุณหภูมิแวดล้อมต้องไม่เกิน 40°C

3. อุณหภูมิภายนอกต่ำสุด: -25°C

อาจมีหม้อแปลงไฟฟ้าที่สามารถทำงานภายใต้เงื่อนไขพิเศษได้ตามคำขอของลูกค้า
