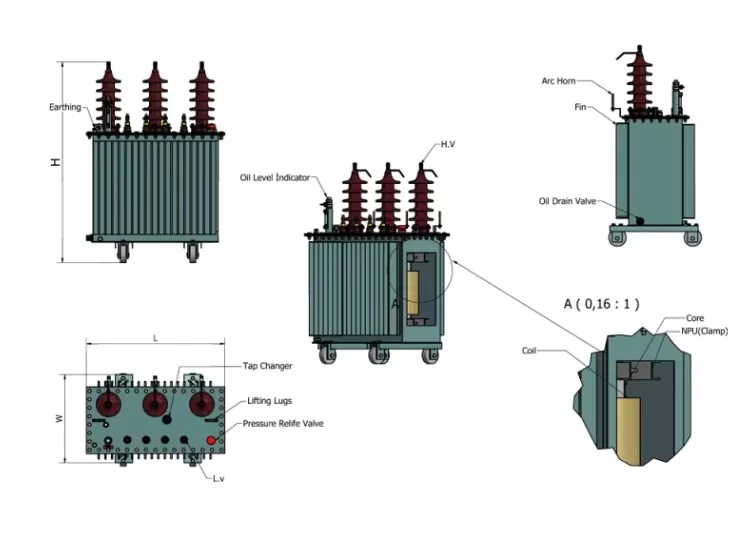

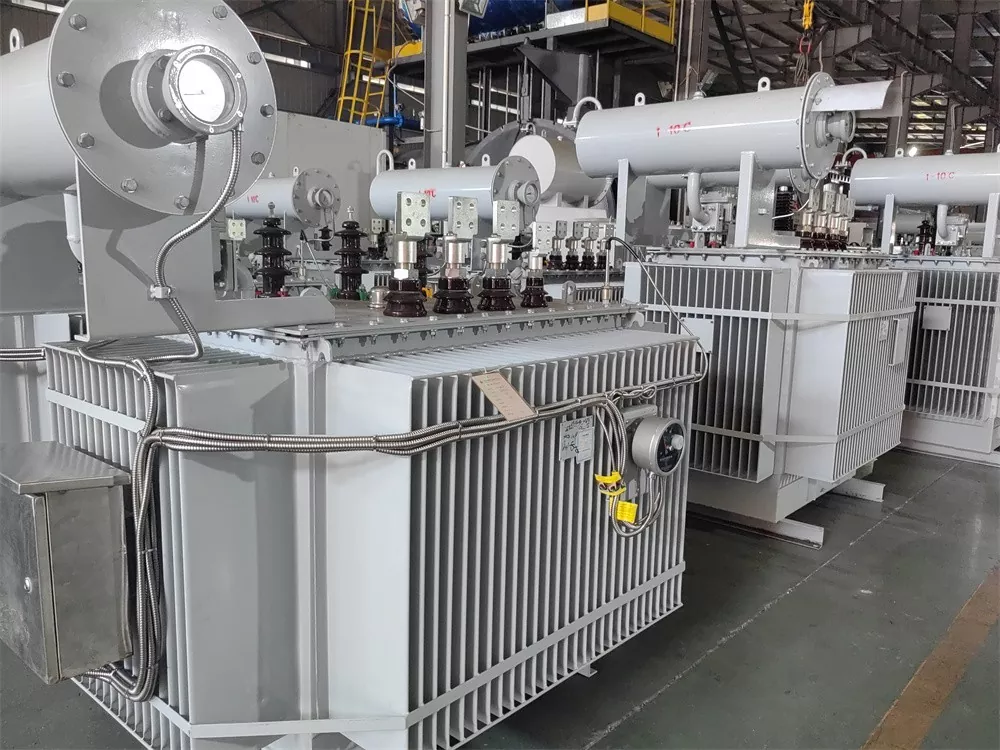

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันพร้อมตัวเปลี่ยนแท็ปแบบไม่มีโหลด

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันพร้อมตัวเปลี่ยนแทปแบบไม่มีโหลดเป็นผลิตภัณฑ์ที่เชื่อถือได้จากโรงงานของ Ceho แกนใช้แผ่นเหล็กซิลิกอนรีดเย็นที่มีเมล็ดพืชซึ่งมีความสามารถในการซึมผ่านสูง มีการออกแบบแบบแกนซึ่งมีข้อต่อที่เบ้เต็มที่และมีโครงสร้างแบบแบ่งส่วน คอลัมน์แกนกลางมีหน้าตัดเป็นวงกลมแบบขั้นบันไดหลายระดับ ในขณะที่แอกและแกนกลางมีหน้าตัดที่สม่ำเสมอ

แกนหลักของผลิตภัณฑ์นี้ใช้เหล็กแผ่นซิลิกอนรีดเย็นที่มีลายเกรนซึ่งมีการซึมผ่านสูง มีการออกแบบแบบแกนซึ่งมีข้อต่อที่บิดเบี้ยวเต็มที่และโครงสร้างแบบแบ่งส่วน คอลัมน์แกนกลางมีหน้าตัดเป็นวงกลมแบบขั้นบันไดหลายระดับ ในขณะที่แอกและแกนกลางมีหน้าตัดที่สม่ำเสมอ

ขดลวดใช้ช่องน้ำมันลูกฟูกที่มีการชุบแบบไม่เคลือบเงาและการเชื่อมด้วยแถบบีบอัด ขดลวดทั้งหมดเป็นขดลวดที่มีศูนย์กลางร่วมกัน ขดลวดไฟฟ้าแรงสูงมีต๊าปที่สอดคล้องกับข้อกำหนดแรงดันไฟฟ้าของต๊าป โดยเชื่อมต่อกับเครื่องเปลี่ยนต๊าปที่ติดตั้งบนฝาครอบถัง ช่วยให้สามารถถ่ายโอนแรงดันไฟฟ้าระหว่าง 10kV ถึง 20kV และปรับแรงดันไฟฟ้าของก๊อกน้ำได้หลังจากไฟฟ้าดับ

อุปกรณ์ป้องกันความปลอดภัย หม้อแปลงขนาด 30~2000kVA ติดตั้งวาล์วระบายแรงดัน รีเลย์แก๊สพร้อมสัญญาณเตือนและเทอร์มินัลตัดสามารถติดตั้งได้ตามความต้องการของผู้ใช้ อุปกรณ์วัดอุณหภูมิน้ำมัน หม้อแปลงไฟฟ้าทุกตัวมีช่องเสียบเทอร์โมมิเตอร์แบบแก้วติดตั้งอยู่บนถัง โดยขยายเข้าไปในน้ำมันได้ 120±10 มม. หม้อแปลงขนาด 1,000~2,000kVA มีเทอร์โมมิเตอร์แบบสัญญาณกลางแจ้ง หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันพร้อมถังเปลี่ยนก๊อกน้ำแบบไม่มีโหลดถูกสร้างขึ้นด้วยผนังลูกฟูก ปิดท้ายด้วยฟิล์มสีเคลือบสีฝุ่นที่ทนทาน ครีบลูกฟูกไม่เพียงแต่ให้ความเย็นเท่านั้น แต่ยังทำหน้าที่เป็นองค์ประกอบ "หายใจ" ด้วย ความยืดหยุ่นของครีบจะช่วยชดเชยการเปลี่ยนแปลงปริมาตรน้ำมันเนื่องจากความผันผวนของอุณหภูมิ ดังนั้นหม้อแปลงที่ปิดสนิทจึงไม่จำเป็นต้องใช้ตัวอนุรักษ์น้ำมัน ส่งผลให้ความสูงโดยรวมลดลง การเติมน้ำมันสุญญากาศระหว่างการห่อหุ้มจะขจัดความชื้นออกจากหม้อแปลงอย่างสมบูรณ์ ป้องกันไม่ให้น้ำมันหม้อแปลงสัมผัสกับอากาศ สิ่งนี้จะปิดกั้นออกซิเจนและน้ำที่เข้ามาอย่างมีประสิทธิภาพซึ่งอาจลดประสิทธิภาพของฉนวนและเร่งการเสื่อมสภาพของน้ำมัน ดังนั้นจึงไม่จำเป็นต้องทดสอบการเก็บตัวอย่างน้ำมันเป็นระยะๆ

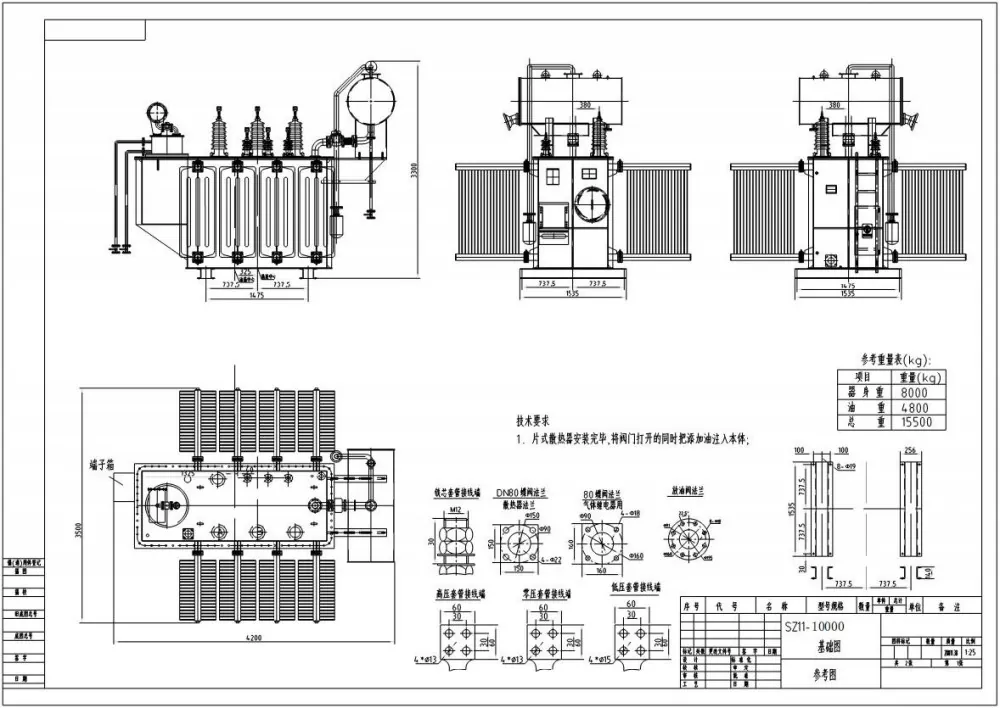

พารามิเตอร์ทางเทคนิค

การตรวจสอบหม้อแปลงไฟฟ้าระบบจำหน่ายก่อนดำเนินการ

1. ตรวจสอบการรับรองหม้อแปลงไฟฟ้า หากการรับรองเกินสองเดือน ให้ทดสอบความต้านทานของฉนวนอีกครั้ง

2. ตรวจสอบระดับน้ำมันและช่องระบายอากาศของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันพร้อมตัวเปลี่ยนแทปแบบไม่มีโหลด ไม่มีน้ำมันรั่ว สภาพน้ำมันปกติ มีการระบายอากาศเพียงพอ

3. ตรวจสอบความสมบูรณ์ของบูชฉนวนไฟฟ้าแรงสูง/ต่ำและสายนำที่เกี่ยวข้อง ตรวจสอบให้แน่ใจว่าสลักเกลียวมีความปลอดภัย

4. ยืนยันตำแหน่งสวิตช์ควบคุมแรงดันไฟฟ้าถูกต้อง ตรวจสอบว่าฟิวส์ไฟฟ้าแรงสูง/ต่ำเข้ากันได้อย่างเหมาะสม

5. ตรวจสอบให้แน่ใจว่าอุปกรณ์ป้องกันฟ้าผ่าทำงานได้อย่างเต็มที่ ความต้านทานต่อสายดินที่วัดได้จะต้องเป็นไปตามมาตรฐาน

6. ไม่พบความผิดปกติในสายเคเบิลหรือบัสบาร์

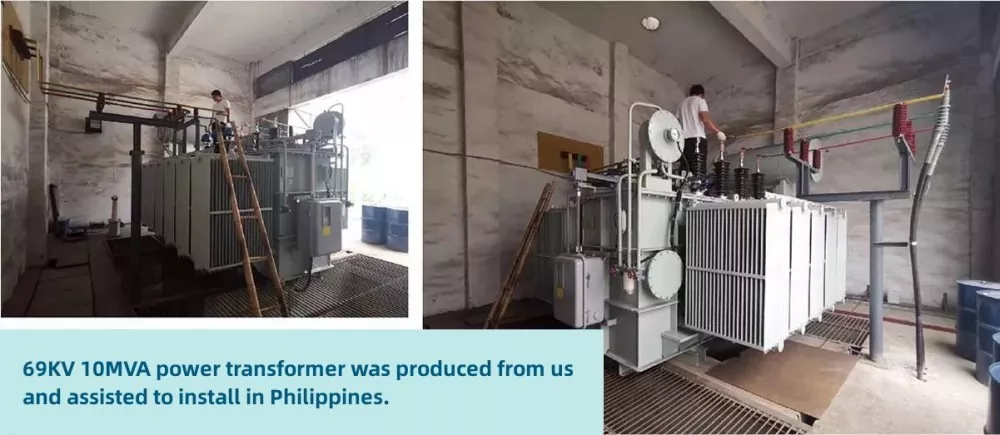

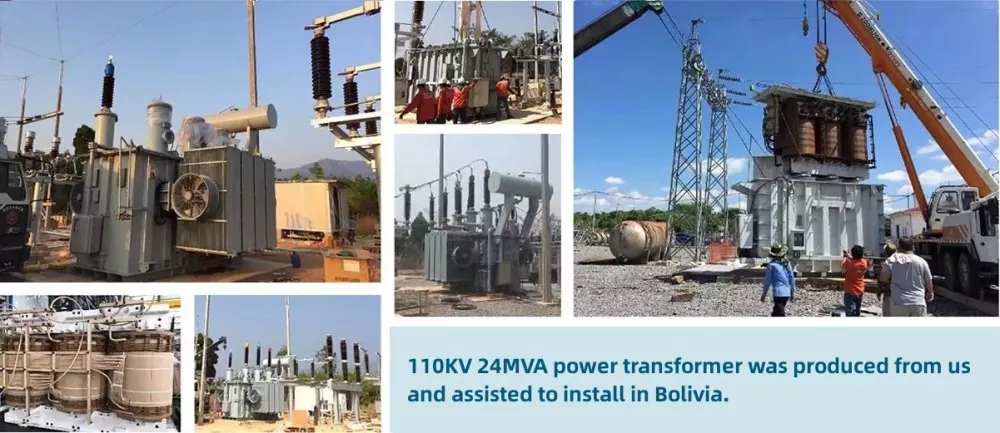

ภาพถ่ายของลูกค้า

หมายเหตุการบำรุงรักษา

● การดำเนินการด้วยตนเองต้องมีการปิดเครื่องตามกำหนดเวลาล่วงหน้าเพื่อเปลี่ยนเครื่องเปลี่ยนแทป

● ตรวจสอบการสึกหรอทางกลของเครื่องเปลี่ยนแทปบนหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันด้วยเครื่องเปลี่ยนแทปแบบไม่มีโหลดเป็นประจำ

● ตรวจสอบคุณภาพน้ำมันเพื่อให้มั่นใจถึงประสิทธิภาพการเป็นฉนวนและการทำความเย็น
