หม้อแปลงไฟฟ้าแบบรวมคืออะไร และเหตุใดจึงจำเป็นสำหรับระบบไฟฟ้าสมัยใหม่

เนื่องจากระบบไฟฟ้ามีขนาดกะทัดรัด ชาญฉลาด และขับเคลื่อนด้วยประสิทธิภาพมากขึ้น ความต้องการอุปกรณ์ไฟฟ้าแบบมัลติฟังก์ชั่นจึงเพิ่มขึ้นอย่างต่อเนื่อง นวัตกรรมหนึ่งดังกล่าวก็คือหม้อแปลงไฟฟ้าแบบรวมซึ่งเป็นอุปกรณ์ที่รวมฟังก์ชันการวัดและการป้องกันหลายรายการไว้ในหน่วยเดียว หม้อแปลงแบบรวมที่ใช้กันอย่างแพร่หลายในการใช้งานแรงดันไฟฟ้าปานกลางและสูง มีบทบาทสำคัญในการรับประกันการวัดที่แม่นยำ การป้องกันที่เชื่อถือได้ และพื้นที่การติดตั้งที่เหมาะสมที่สุด

ในคู่มือที่ครอบคลุมนี้ เราจะสำรวจว่าหม้อแปลงรวมคืออะไร ทำงานอย่างไร มีข้อได้เปรียบเหนือโซลูชันแบบเดิม และเหตุใดผู้ให้บริการด้านสาธารณูปโภคและอุตสาหกรรมทั่วโลกจึงไว้วางใจหม้อแปลงเหล่านี้

บทความบทคัดย่อ

บทความนี้จะให้คำอธิบายโดยละเอียดเกี่ยวกับหม้อแปลงรวม รวมถึงโครงสร้าง หลักการทำงาน ประโยชน์หลัก ข้อมูลจำเพาะทางเทคนิค และการใช้งานในโลกแห่งความเป็นจริง นอกจากนี้ยังเปรียบเทียบหม้อแปลงแบบรวมกับหม้อแปลงกระแสและแรงดันไฟฟ้าแยกกัน ตอบคำถามทั่วไปผ่านส่วนคำถามที่พบบ่อยที่ครอบคลุม และเน้นแนวทางปฏิบัติที่ดีที่สุดในการเลือกและการติดตั้ง

สารบัญ

• หม้อแปลงไฟฟ้าแบบรวมคืออะไร?
• ส่วนประกอบใดที่ประกอบขึ้นเป็นหม้อแปลงรวม?
• หม้อแปลงรวมทำงานอย่างไร?
• มีหม้อแปลงรวมประเภทใดบ้าง?
• เหตุใดหม้อแปลงรวมจึงดีกว่ายูนิตแยก
• หม้อแปลงรวมใช้กันทั่วไปที่ไหน?
• ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
• คุณควรเลือกหม้อแปลงรวมที่เหมาะสมอย่างไร?
• คำถามที่พบบ่อยเกี่ยวกับหม้อแปลงรวม

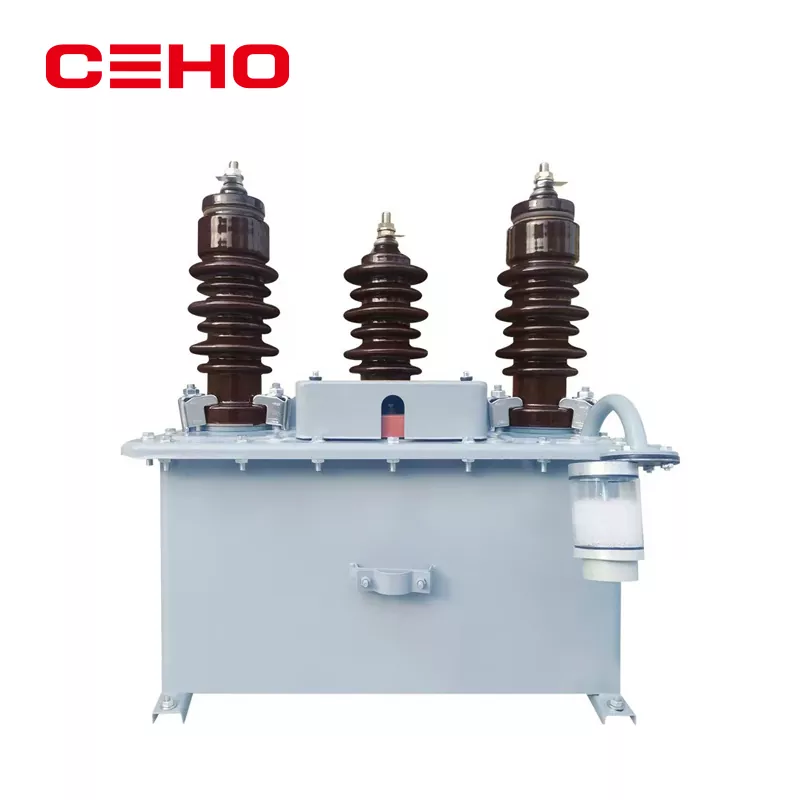

หม้อแปลงไฟฟ้าแบบรวมคืออะไร?

หม้อแปลงรวมหรือที่เรียกว่าหม้อแปลงเครื่องมือรวมรวมกหม้อแปลงกระแส (CT)และกหม้อแปลงแรงดันไฟฟ้า (VT หรือ PT)ให้เป็นหน่วยขนาดกะทัดรัดเพียงหน่วยเดียว วัตถุประสงค์หลักคือเพื่อให้สัญญาณกระแสและแรงดันไฟฟ้าที่แม่นยำสำหรับการวัด การวัดแสง การป้องกัน และการควบคุมภายในระบบไฟฟ้ากำลัง

ด้วยการรวมฟังก์ชันเหล่านี้ ยูทิลิตี้สามารถลดความซับซ้อนในการติดตั้ง ประหยัดพื้นที่ และเพิ่มความน่าเชื่อถือของระบบ ผู้ผลิตเช่นซีโฮ พาวเวอร์ เทคโนโลยี กรุ๊ป บจก.ออกแบบหม้อแปลงรวมให้ได้มาตรฐานสากลและมีเสถียรภาพในการดำเนินงานในระยะยาว

ส่วนประกอบใดที่ประกอบขึ้นเป็นหม้อแปลงรวม?

หม้อแปลงไฟฟ้าแบบรวมทั่วไปประกอบด้วยส่วนประกอบแบบรวมหลายตัวที่ออกแบบมาเพื่อประสิทธิภาพและความทนทาน:

• ระบบฉนวนหลัก (แบบจุ่มน้ำมันหรือแบบแห้ง)
• แกนหม้อแปลงกระแสและขดลวดทุติยภูมิ
• แกนหม้อแปลงแรงดันไฟฟ้าและขดลวดทุติยภูมิ
• กล่องขั้วต่อรอง
• ฝาครอบป้องกัน (พอร์ซเลนหรือคอมโพสิต)

ส่วนประกอบเหล่านี้ได้รับการออกแบบทางวิศวกรรมให้เป็นโครงสร้างที่เป็นหนึ่งเดียว ช่วยให้มั่นใจได้ถึงการประสานงานของฉนวนที่สม่ำเสมอและลดจุดเสียหาย

หม้อแปลงรวมทำงานอย่างไร?

หม้อแปลงแบบรวมทำงานโดยการลดกระแสสูงและแรงดันไฟฟ้าสูงจากระบบหลักไปเป็นค่ารองมาตรฐานที่เหมาะสำหรับมิเตอร์ รีเลย์ และอุปกรณ์ควบคุม

ส่วนหม้อแปลงกระแสไฟฟ้าจะสร้างกระแสไฟฟ้าทุติยภูมิตามสัดส่วน ในขณะที่ส่วนหม้อแปลงแรงดันไฟฟ้าจะให้แรงดันไฟฟ้าทุติยภูมิตามสัดส่วน เอาต์พุตทั้งสองถูกแยกออกจากวงจรปฐมภูมิไฟฟ้าแรงสูง จึงมั่นใจในความปลอดภัยและความแม่นยำในการวัด

มีหม้อแปลงรวมประเภทใดบ้าง?

หม้อแปลงรวมมีให้เลือกหลายรูปแบบ ขึ้นอยู่กับความต้องการของระบบ:

• หม้อแปลงรวมแช่น้ำมัน
• หม้อแปลงไฟฟ้ารวมชนิดแห้ง
• หน่วยติดตั้งเสากลางแจ้ง
• หม้อแปลงรวมที่หุ้มฉนวนแก๊ส

แต่ละประเภทได้รับการออกแบบสำหรับระดับแรงดันไฟฟ้า สภาพแวดล้อม และวิธีการติดตั้งโดยเฉพาะ

เหตุใดหม้อแปลงรวมจึงดีกว่ายูนิตแยก

เมื่อเปรียบเทียบกับการใช้หม้อแปลงกระแสและแรงดันไฟฟ้าแต่ละตัว หม้อแปลงแบบรวมมีข้อดีหลายประการ:

ข้อดีเหล่านี้ทำให้หม้อแปลงแบบรวมเหมาะอย่างยิ่งสำหรับสถานีย่อยสมัยใหม่และโครงการกริดอัจฉริยะ

หม้อแปลงรวมใช้กันทั่วไปที่ไหน?

หม้อแปลงไฟฟ้าแบบรวมมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ และโครงสร้างพื้นฐานด้านพลังงาน:

• สถานีไฟฟ้าแรงสูงปานกลางและแรงสูง
• สิ่งอำนวยความสะดวกการผลิตไฟฟ้า
• ระบบพลังงานทดแทน
• เครือข่ายการจัดจำหน่ายอุตสาหกรรม
• โครงการสมาร์ทกริดและระบบอัตโนมัติ

หากต้องการข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับโซลูชันการวัดกำลัง โปรดดูโซลูชันหม้อแปลงเครื่องมือ

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

เมื่อประเมินหม้อแปลงรวม วิศวกรมักจะพิจารณาพารามิเตอร์ต่อไปนี้:

คุณควรเลือกหม้อแปลงรวมที่เหมาะสมอย่างไร?

การเลือกหม้อแปลงรวมที่เหมาะสมต้องพิจารณาอย่างรอบคอบเกี่ยวกับแรงดันไฟฟ้าของระบบ อัตรากระแส ข้อกำหนดด้านความแม่นยำ สภาพแวดล้อม และการปฏิบัติตามมาตรฐานที่เกี่ยวข้อง

ทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เช่นซีโฮ พาวเวอร์ เทคโนโลยี กรุ๊ป บจก.รับประกันการสนับสนุนด้านเทคนิคระดับมืออาชีพ โซลูชันที่ปรับแต่งได้ และความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

คำถามที่พบบ่อยเกี่ยวกับหม้อแปลงรวม

วัตถุประสงค์หลักของหม้อแปลงรวมคืออะไร?

วัตถุประสงค์หลักของหม้อแปลงรวมคือเพื่อให้การวัดกระแสและแรงดันไฟฟ้าที่แม่นยำ ในขณะเดียวกันก็ลดพื้นที่ในการติดตั้งและความซับซ้อน

เหตุใดจึงใช้หม้อแปลงรวมในสถานีย่อย

มีการใช้เนื่องจากปรับปรุงความน่าเชื่อถือ ลดความซับซ้อนในการเดินสาย และรองรับฟังก์ชันการป้องกันและการวัดแสงที่แม่นยำ

มาตรฐานใดที่ใช้กับหม้อแปลงรวม?

มาตรฐานทั่วไปประกอบด้วย IEC 61869, IEEE C57 และข้อกำหนดด้านสาธารณูปโภคระดับภูมิภาคที่เกี่ยวข้อง

อายุการใช้งานของหม้อแปลงรวมมีอายุการใช้งานนานเท่าใด?

ด้วยการออกแบบ การติดตั้ง และการบำรุงรักษาที่เหมาะสม หม้อแปลงรวมจึงสามารถทำงานได้อย่างน่าเชื่อถือเป็นเวลา 25–30 ปีหรือมากกว่านั้น

อะไรทำให้หม้อแปลงรวมเหมาะสำหรับกริดอัจฉริยะ

การออกแบบที่กะทัดรัด ความแม่นยำ และความเข้ากันได้กับระบบตรวจสอบแบบดิจิทัล ทำให้เหมาะสำหรับการใช้งานกริดอัจฉริยะ
