หม้อแปลงไฟฟ้าเครื่องมือปัจจุบันคืออะไร?

บทความเชิงลึกนี้จะอธิบายว่ากหม้อแปลงไฟฟ้าเครื่องมือปัจจุบันวิธีการทำงาน เหตุใดจึงมีความสำคัญในระบบไฟฟ้า การเปรียบเทียบกับหม้อแปลงเครื่องมืออื่นๆ วิธีเลือก และคำถามที่พบบ่อย ทั้งหมดนี้ได้รับการสนับสนุนจากคำจำกัดความที่เชื่อถือได้และมาตรฐานอุตสาหกรรม หม้อแปลงไฟฟ้าเครื่องมือวัดกระแสที่เรียกกันทั่วไปว่าหม้อแปลงกระแส (CTs)ช่วยให้สามารถวัด การป้องกัน และควบคุมวงจรไฟฟ้าแรงสูงในปัจจุบันได้อย่างแม่นยำ โดยการปรับขนาดของกระแสให้ปลอดภัยยิ่งขึ้น ซึ่งเป็นค่ามาตรฐานสำหรับเครื่องมือและรีเลย์

สารบัญ

1. หม้อแปลงไฟฟ้าเครื่องมือปัจจุบันคืออะไร?
2. หม้อแปลงกระแสไฟฟ้าทำงานอย่างไร?
3. เหตุใดจึงต้องใช้หม้อแปลงไฟฟ้ากระแสสลับ?
4. มีหม้อแปลงเครื่องมือวัดกระแสประเภทใดบ้าง?
5. วิธีการเลือกหม้อแปลงไฟฟ้ากระแสตรงที่เหมาะสม?
6. แอปพลิเคชั่นทั่วไปคืออะไร?
7. คำถามที่พบบ่อย (FAQ)

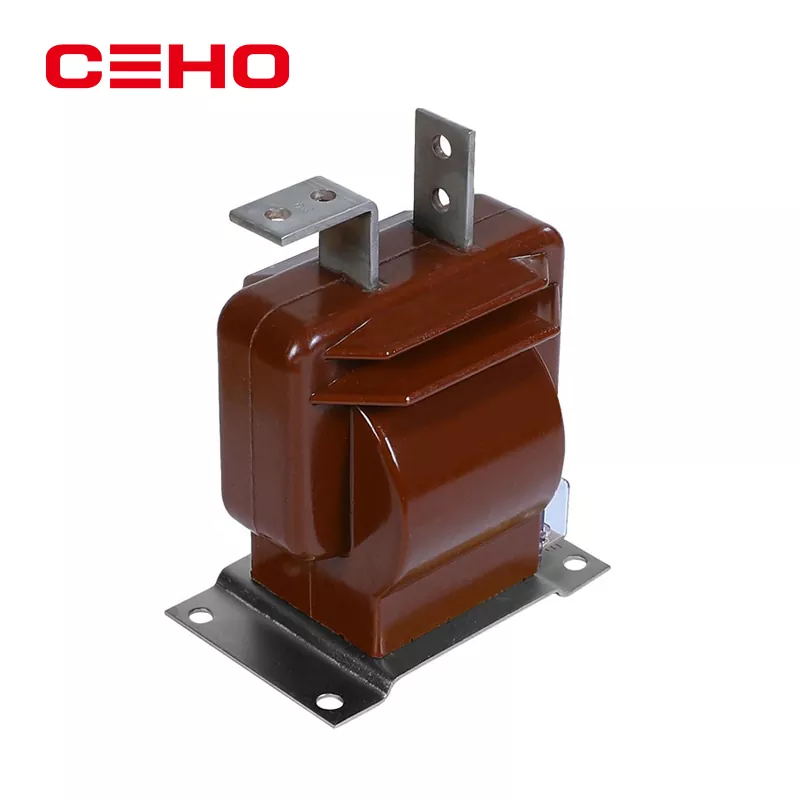

หม้อแปลงไฟฟ้าเครื่องมือปัจจุบันคืออะไร?

A หม้อแปลงไฟฟ้าเครื่องมือปัจจุบัน(หรือเรียกอีกอย่างว่า กหม้อแปลงกระแสหรือ CT) เป็นประเภทเฉพาะของหม้อแปลงเครื่องมือออกแบบมาเพื่อปรับขนาดกระแสสลับ (AC) ที่สูงมากจากระบบไฟฟ้าให้เป็นกระแสที่ต่ำกว่าตามสัดส่วน ซึ่งสามารถเชื่อมต่อกับมิเตอร์ รีเลย์ป้องกัน และอุปกรณ์ควบคุมได้อย่างปลอดภัย

บทบาทที่กำหนดของ CT คือ อนุญาตให้มีการตรวจจับกระแสไฟฟ้าที่ปลอดภัยและแม่นยำบนวงจร ซึ่งการวัดโดยตรงอาจเป็นอันตรายหรือไม่สามารถใช้งานได้เนื่องจากกระแสสูงและไฟฟ้าแรงสูง

หม้อแปลงกระแสไฟฟ้าทำงานอย่างไร?

หลักการทำงานของหม้อแปลงกระแสขึ้นอยู่กับการเหนี่ยวนำแม่เหล็ก: เมื่อกระแสสลับไหลผ่านตัวนำหลักจะสร้างสนามแม่เหล็ก ฟลักซ์แม่เหล็กนี้เหนี่ยวนำกระแสตามสัดส่วนในขดลวดทุติยภูมิของ CT ผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า

• ขดลวดปฐมภูมิ:มักจะเป็นรอบเดียว (มักเป็นตัวนำเอง)
• ขดลวดทุติยภูมิ:ลวดละเอียดหลายรอบเพื่อสร้างกระแสไฟฟ้าลดลง
• แกนแม่เหล็ก:วัสดุที่มีการซึมผ่านสูงเพื่อนำทางฟลักซ์ได้อย่างมีประสิทธิภาพ

ผลลัพธ์ที่ได้คือกระแสไฟสำรองที่เป็นอัตราส่วนคงที่ของกระแสไฟหลัก (เช่น CT 1000:5 จะเอาต์พุต 5 A เมื่อกระแสไฟหลักคือ 1000 A) ทำให้อุปกรณ์วัดทำงานได้อย่างปลอดภัยและมีความแม่นยำสูง

เหตุใดจึงต้องใช้หม้อแปลงไฟฟ้ากระแสสลับ?

หม้อแปลงกระแสมีความจำเป็นสำหรับระบบไฟฟ้าสมัยใหม่ด้วยเหตุผลหลายประการ:

1. ความปลอดภัย:โดยจะแยกอุปกรณ์และบุคลากรออกจากวงจรหลักไฟฟ้าแรงสูงที่เป็นอันตราย
2. ความแม่นยำ:โดยให้ระดับกระแสที่เป็นมาตรฐานเพื่อการสูบจ่ายและการตรวจสอบโหลดที่แม่นยำ
3. ฟังก์ชั่นป้องกัน:โดยทำงานร่วมกับรีเลย์และการป้องกันเพื่อตรวจจับข้อผิดพลาดและสั่งงานเซอร์กิตเบรกเกอร์

หากไม่มี CT การวัดหรือการป้องกันเครือข่ายกระแสสูงด้วยเครื่องมือทั่วไปอาจเป็นอันตราย ไม่ถูกต้อง หรือทั้งสองอย่าง

มีหม้อแปลงเครื่องมือวัดกระแสประเภทใดบ้าง?

หม้อแปลงกระแสไฟฟ้ามีหลายรูปแบบ ขึ้นอยู่กับการติดตั้งและการใช้งาน:

• CT แบบแท่ง:ตัวนำหลักผ่านแกนที่มีรอบรองหลายรอบ
• แหวน (toroidal) CT:แกนวงแหวนที่มีตัวนำผ่านเข้าไป เหมาะสำหรับการตรวจวัดแบบดัดแปลง
• หน้าต่าง CT:ออกแบบมาให้สามารถร้อยผ่านตัวนำหลักได้อย่างง่ายดาย
• CT แบบแยกส่วน:CT แบบแคลมป์ออนสำหรับการติดตั้งที่สะดวกโดยไม่ต้องขาด

แต่ละประเภทรองรับความต้องการในการติดตั้งและข้อกำหนดด้านความแม่นยำที่แตกต่างกัน สถานีไฟฟ้าแรงสูงมักจะใช้ประเภทแท่งหรือหน้าต่างที่แข็งแกร่ง ในขณะที่สถานการณ์การบำรุงรักษาหรือการติดตั้งเพิ่มเติมอาจใช้รูปแบบแยกแกน

วิธีการเลือกหม้อแปลงไฟฟ้ากระแสตรงที่เหมาะสม?

การเลือก CT ที่เหมาะสมจะขึ้นอยู่กับ:

1. พิกัดกระแสหลัก:ต้องตรงกับกระแสโหลดสูงสุดที่คาดไว้
2. เอาต์พุตมาตรฐานรอง:โดยทั่วไป 5 A หรือ 1 A
3. ระดับความแม่นยำ:ความแม่นยำที่จำเป็นสำหรับฟังก์ชันการสูบจ่ายและการป้องกัน
4. การให้คะแนนอุณหภูมิและสภาพแวดล้อม:สำหรับเงื่อนไขการติดตั้ง

แอปพลิเคชั่นทั่วไปคืออะไร?

CTs ถูกนำมาใช้ในสาขาวิศวกรรมไฟฟ้าหลายแห่ง:

• การวัดแสง: วัดกระแสสำหรับการเรียกเก็บเงินและการคำนวณภาระ
• การป้องกัน: ตรวจจับสภาวะกระแสไฟฟ้าเกินหรือความผิดปกติ และเริ่มต้นการตัดการทำงานของเบรกเกอร์
• ระบบควบคุม: ป้อนข้อมูลแบบเรียลไทม์ไปยัง SCADA หรือระบบอัตโนมัติ

คำถามที่พบบ่อย (FAQ)

“หม้อแปลงเครื่องดนตรี” หมายความว่าอย่างไร?
หม้อแปลงเครื่องมือวัดเป็นอุปกรณ์ที่ปรับขนาดปริมาณของระบบไฟฟ้ากำลังสูง (กระแสหรือแรงดันไฟฟ้า) ให้อยู่ในระดับมาตรฐานสำหรับการวัดและการป้องกันโดยไม่โหลดหรือรบกวนวงจรหลัก

หม้อแปลงกระแสแตกต่างจากหม้อแปลงไฟฟ้าอย่างไร?
หม้อแปลงกระแสไฟฟ้ามุ่งเน้นไปที่การปรับขนาดที่แม่นยำสำหรับการวัดและความปลอดภัย ในขณะที่หม้อแปลงไฟฟ้ากำลังมุ่งเน้นไปที่การถ่ายโอนพลังงานระหว่างระดับแรงดันไฟฟ้าโดยมีการสูญเสียน้อยที่สุด

เหตุใด CT จึงไม่ควรดำเนินการกับ open Secondary
การเปิด CT ทุติยภูมิทิ้งไว้อาจทำให้เกิดแรงดันไฟฟ้าสูงจนเป็นอันตรายได้ เนื่องจากหม้อแปลงพยายามรักษากระแสไว้ ซึ่งเสี่ยงต่อการพังของฉนวนและอันตรายด้านความปลอดภัย

พิกัดกระแสทุติยภูมิมาตรฐานคืออะไร?
โดยทั่วไปแล้วเอาต์พุตรอง CT มาตรฐานจะเป็น 1 A หรือ 5 A เพื่อให้ตรงกับข้อกำหนดของอุปกรณ์ทั่วไปและอินพุตรีเลย์

หม้อแปลงกระแสสามารถใช้วัดกระแสตรงได้หรือไม่?
CT มาตรฐานทำงานด้วยการเหนี่ยวนำแม่เหล็ก AC และไม่เหมาะสำหรับ DC มีการใช้เซ็นเซอร์พิเศษ (เช่น ฮอลล์เอฟเฟกต์) แทน
