BS หม้อแปลงไฟฟ้าโซลาร์เซลล์ชนิดกล่อง

ไฟฟ้าที่ผลิตได้จากเซลล์แสงอาทิตย์คือไฟฟ้ากระแสตรงแรงดันต่ำ หลังจากที่รวบรวมและแปลงกลับเป็นไฟฟ้ากระแสสลับแรงดันต่ำสามเฟสแล้ว หม้อแปลงไฟฟ้าโซลาร์เซลล์ชนิดกล่อง BS จะถูกเพิ่มเป็น 10kV, 20kV หรือ 35kV โดยสถานีย่อยสำเร็จรูปที่ใช้ไฟฟ้าโซลาร์เซลล์โดยเฉพาะและเชื่อมต่อกับกริด สถานีไฟฟ้าย่อยสำเร็จรูปแบบขั้นบันไดไฟฟ้าโซลาร์เซลล์มักจะมีสายขาเข้าแรงดันต่ำหลายสาย โดยมีหม้อแปลงแยกต่างหากที่ด้านแรงดันต่ำ หม้อแปลงสำเร็จรูปมีระบบควบคุมอัจฉริยะที่จะอัพโหลดสถานะการทำงานของส่วนประกอบแต่ละชิ้นไปยังห้องควบคุมส่วนกลางเพื่อการตรวจสอบจากส่วนกลาง

สถานีไฟฟ้าย่อยสำเร็จรูปเฉพาะสำหรับการผลิตพลังงานลมใช้ในการแปลงแรงดันเอาต์พุต 690V จากกังหันลมเป็น 10kV หรือ 35kV สำหรับการเชื่อมต่อโครงข่ายไฟฟ้า โดยทั่วไป ชุดเครื่องกำเนิดไฟฟ้าจะใช้ร่วมกับสถานีย่อยสำเร็จรูปแบบ step-up และมีสายขาเข้าแรงดันต่ำเพียงสายเดียวเท่านั้น

BS หม้อแปลงไฟฟ้าโซลาร์เซลล์ชนิดกล่องและสถานีย่อยสำเร็จรูปเฉพาะพลังงานลมมักใช้โครงสร้างการประกอบหม้อแปลงเพื่อลดขนาดและรอยเท้า อำนวยความสะดวกในการขนส่งและการติดตั้ง เมื่อเปรียบเทียบกับสถานีย่อยแบบ step-up สำเร็จรูป สถานีย่อยเหล่านี้มีน้ำหนักเบากว่า และเนื่องจากไม่จำเป็นต้องใช้ระบบระบายความร้อนหม้อแปลงเพิ่มเติม จึงทำให้มีประสิทธิภาพการแปลงสูงกว่า

เมื่อใช้สถานีย่อยแบบ step-up สำเร็จรูป สามารถติดตั้งหม้อแปลงทั้งแบบจุ่มน้ำมันและแบบแห้งได้ภายใน

พารามิเตอร์ทางเทคนิค

โหมดการติดตั้งของสถานีย่อยชนิดกล่องพิเศษสำหรับการผลิตไฟฟ้าโซลาร์เซลล์และสถานีย่อยชนิดกล่องพิเศษสำหรับการผลิตพลังงานลมจะต้องถูกกำหนดตามรูปแบบโครงสร้างที่เลือกในการออกแบบห้องสมุด รากฐานการติดตั้งพิเศษจะต้องถูกตั้งค่าและต้องใช้มาตรการต่อสายดินและการยึดที่จำเป็น โปรดอ้างอิงถึงวิธีการผลิตและการติดตั้งพื้นฐานของสถานีย่อยกล่องสำเร็จรูปและหม้อแปลงแบบรวม

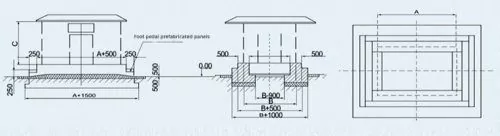

แผนภาพฐานการติดตั้ง

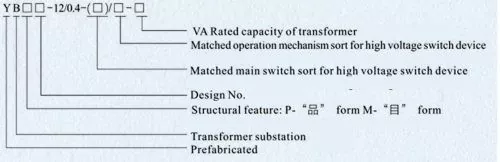

แบบอย่างและความหมาย

คุณสมบัติผลิตภัณฑ์

1. เปลือกหม้อแปลงชนิดกล่องไฟฟ้าโซลาร์เซลล์ BS ใช้การออกแบบเทคโนโลยีขั้นสูง มีการรับประกันประสิทธิภาพที่เชื่อถือได้หลากหลาย ทนทาน ฉนวนกันความร้อน การระบายอากาศ ความต้านทานการกัดกร่อน ป้องกันฝุ่น กันน้ำ การป้องกันสัตว์ขนาดเล็ก รูปลักษณ์สวยงาม วัสดุเปลือกสามารถเลือกได้ แผ่นโลหะผสมอลูมิเนียม แผ่นเหล็ก แผ่นคอมโพสิต แผ่นสแตนเลส และวัสดุที่ไม่ใช่โลหะ

2. สามารถเลือก XGN15, HXGN17 หรือ KNYN 28A เป็นสายขาเข้า การวัดแสงแรงดันสูง และสายขาออกแรงดันสูงสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง ด้านแรงดันไฟฟ้าสูงสามารถจัดเป็นโหมดการจ่ายไฟได้หลากหลาย รวมถึงแหล่งจ่ายไฟเครือข่ายแบบวงแหวน แหล่งจ่ายไฟเทอร์มินัล แหล่งจ่ายไฟคู่ ฯลฯ และสามารถติดตั้งร่วมกับองค์ประกอบการวัดแสงไฟฟ้าแรงสูงเพื่อตอบสนองข้อกำหนดการวัดแสงไฟฟ้าแรงสูง แนะนำให้ใช้สวิตช์หลักในการใช้สวิตช์โหลดหรือเบรกเกอร์สูญญากาศ โครงสร้างที่กะทัดรัดและเหมาะสม และมีผลป้องกันการทำงานผิดพลาดที่ดี

3. GGD, GCS or MNS can be selected as low voltage switchgear, reactive power compensation and low voltage outgoing line. ด้านแรงดันไฟฟ้าต่ำใช้โครงสร้างแผง/ตู้ ซึ่งสามารถตอบสนองฟังก์ชั่นการกระจายพลังงาน การกระจายพลังงานแสง การชดเชยพลังงานปฏิกิริยา การวัดพลังงานไฟฟ้า ฯลฯ สวิตช์หลักคือสวิตช์โหลดธรรมดาหรือเบรกเกอร์อัจฉริยะ ซึ่งมีความยืดหยุ่นในการติดตั้งและใช้งานง่าย

4. หม้อแปลงไฟฟ้าอาจเป็นหม้อแปลงไฟฟ้าแช่น้ำมันแบบปิดสนิทหรือหม้อแปลงชนิดแห้ง สำหรับหม้อแปลงจุ่มน้ำมัน แนะนำให้ใช้รุ่น S9, S11, S13 หรือ SH15 ในขณะที่สำหรับหม้อแปลงชนิดแห้ง แนะนำให้ใช้รุ่น SCB11, SCB12, SCB14 หรือ SCBH15 สามารถกำหนดค่าได้อย่างอิสระตามความต้องการที่แท้จริงของลูกค้า ตัวเลือกมีความยืดหยุ่นมากขึ้น

5. ฝาครอบด้านบนของกล่องใช้การออกแบบโครงสร้างสองชั้น และชั้นกลางเต็มไปด้วยพลาสติกโฟม ดังนั้นผลของฉนวนความร้อนจึงดี ห้องหม้อแปลงไฟฟ้ามีอุปกรณ์ป้องกันการควบแน่นและการควบคุมอุณหภูมิอัตโนมัติ อุปกรณ์ทำความร้อนและความเย็น อุปกรณ์กันฝุ่นถูกจัดวางในตำแหน่งที่สอดคล้องกับชัตเตอร์ด้านนอกแผ่นประตูและแผ่นด้านข้าง

สภาพแวดล้อมในการทำงาน

1.  ระดับความสูงจะต้องไม่เกิน 1,000 ม.

2. อุณหภูมิแวดล้อม: - 25 ° C ~ + 40 ° C;

3. ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันต้องไม่เกิน 95% และมูลค่าเฉลี่ยรายเดือนจะต้องไม่เกิน 90%

4. สถานที่ติดตั้ง: สถานที่ที่ไม่มีไฟ อันตรายจากการระเบิด ฝุ่นที่เป็นสื่อกระแสไฟฟ้า ก๊าซที่มีฤทธิ์กัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง

หากเกินเงื่อนไขข้างต้น ผู้ใช้สามารถเจรจากับบริษัทของเราได้
