สถานีย่อยประเภทกล่องทางภูมิศาสตร์

สถานีย่อยประเภทกล่องทางภูมิศาสตร์กำลังปฏิวัติการกระจายพลังงาน โดยนำเสนอโซลูชันขนาดกะทัดรัด มีประสิทธิภาพ และเชื่อถือได้สูงสำหรับระบบไฟฟ้าสมัยใหม่ ออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของการขยายตัวของเมือง การพัฒนาอุตสาหกรรม และการผลิตพลังงานแบบกระจาย สถานีย่อยเหล่านี้ผสมผสานความสวยงามทันสมัยเข้ากับฟังก์ชันการทำงานขั้นสูงได้อย่างลงตัว มีการใช้งานกันอย่างแพร่หลายในแอพพลิเคชั่นที่หลากหลาย ตั้งแต่กริดในเมืองไปจนถึงโครงการพลังงานหมุนเวียน สถานีย่อยนี้มอบความคล่องตัวที่ไม่มีใครเทียบได้ คู่มือนี้จะเจาะลึกองค์ประกอบหลัก หลักการออกแบบ และข้อดีของสถานีย่อยแบบมีตู้คอนเทนเนอร์ ซึ่งช่วยให้คุณเข้าใจบทบาทสำคัญในการอัปเกรดโครงสร้างพื้นฐานด้านพลังงานได้อย่างเต็มที่

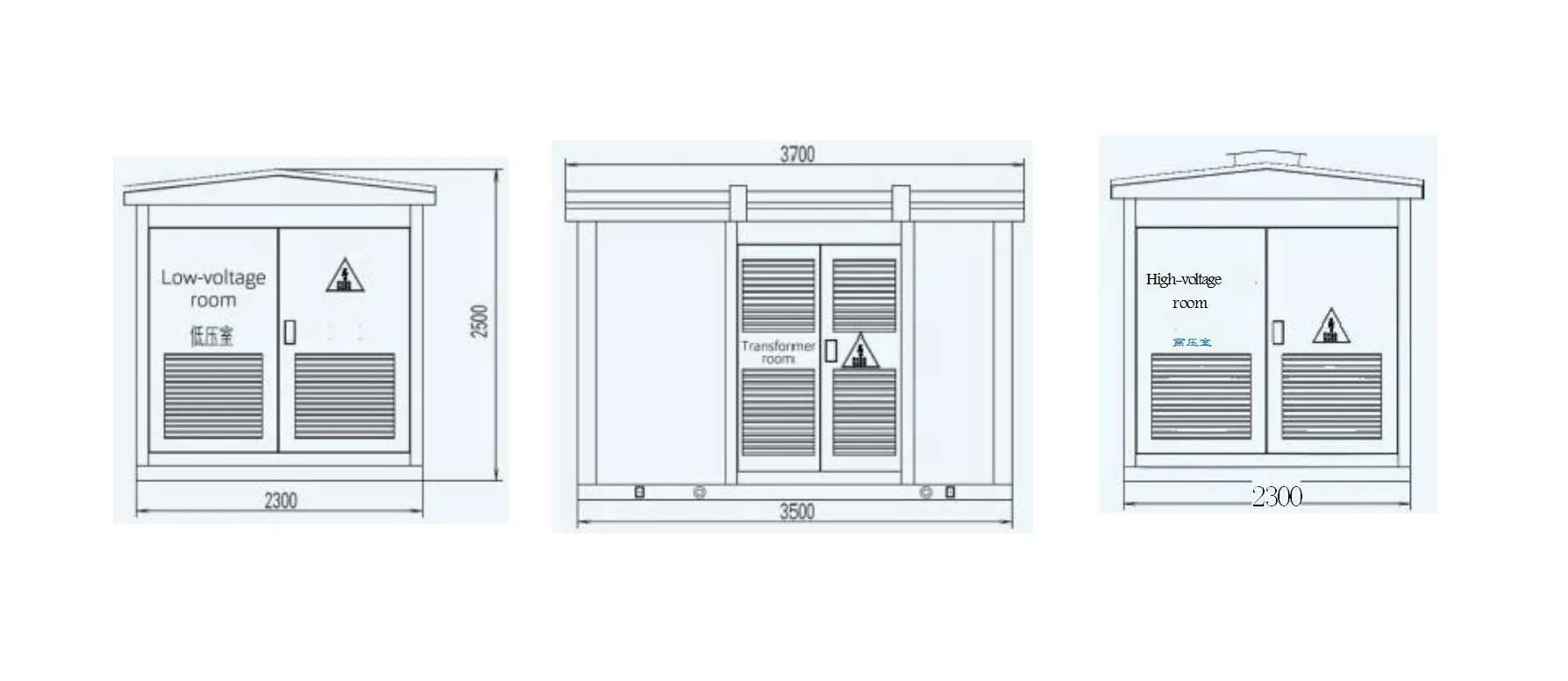

การวาดขอบเขตกล่อง: (ใช้ตัวอย่าง 630kVA)

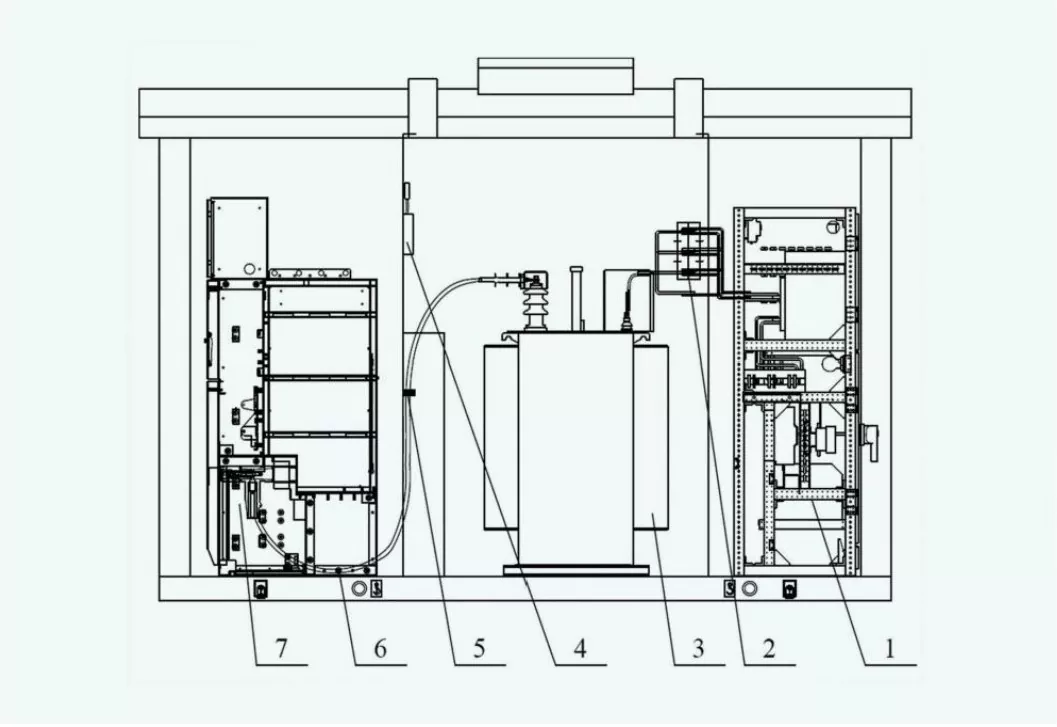

ส่วนประกอบสำคัญ

●สวิตช์เกียร์ไฟฟ้าแรงสูง

รับผิดชอบในการอินพุตและการตัดการเชื่อมต่อของแหล่งจ่ายไฟแรงสูง พารามิเตอร์ทางเทคนิคที่สำคัญ ได้แก่ แรงดันไฟฟ้าที่กำหนด (12kV, 24kV หรือ 36kV) และความสามารถในการตัดกระแสไฟลัดวงจร (25kA ถึง 40kA)

●หม้อแปลงไฟฟ้า

ใช้เพื่อลดแรงดันไฟฟ้าสูงไปจนถึงแรงดันไฟฟ้าที่ใช้งานได้ต่ำ พารามิเตอร์ต่างๆ ได้แก่ กำลังการผลิต (ตั้งแต่ 50kVA ถึง 2500kVA) ระดับฉนวนและประสิทธิภาพ (ปกติจะสูงกว่า 98%)

● สวิตช์เกียร์แรงดันต่ำ

รับผิดชอบในการกระจายพลังงานให้กับผู้ใช้และให้การป้องกันวงจร ส่วนประกอบต่างๆ ได้แก่ เซอร์กิตเบรกเกอร์ ฟิวส์ และมิเตอร์ พิกัดแรงดันไฟฟ้าอยู่ในช่วงตั้งแต่ 0.4kV ถึง 1kV และกระแสพิกัดสูงถึง 6300A ขึ้นอยู่กับการใช้งาน

● สิ่งที่แนบมา

ตู้ของสถานีย่อยแบบกล่องสามารถให้การป้องกันทางกายภาพและการปิดผนึกด้านสิ่งแวดล้อม ผลิตภัณฑ์ของเราโดยทั่วไปมีการออกแบบระดับการป้องกัน IP54 หรือ IP65 สภาพแวดล้อมกลางแจ้งและที่รุนแรงมีความสามารถในการปรับตัวสูง

● ระบบไฟฟ้าเสริม

ใช้สำหรับการจ่ายไฟให้กับอุปกรณ์ภายใน (พัดลมระบายความร้อน เครื่องทำความร้อน และแสงสว่าง) พารามิเตอร์ต่างๆ ได้แก่ แรงดันไฟฟ้าที่กำหนด (220V หรือ 110V AC/DC) และความจุไฟฟ้า

● ระบบทำความเย็น

ตรวจสอบให้แน่ใจว่าหม้อแปลงและส่วนประกอบอื่นๆ ทำงานภายในขีดจำกัดความร้อน โหมดทำความเย็นอาจเป็นแบบระบายความร้อนด้วยอากาศตามธรรมชาติ (AN) หรือการระบายความร้อนด้วยอากาศแบบบังคับ (AF) โปรดตัดสินตามความสามารถในการรับน้ำหนักและสภาพแวดล้อม

● ระบบป้องกันและควบคุม

ประกอบด้วยรีเลย์ หน่วยควบคุม และอุปกรณ์ตรวจสอบเพื่อความปลอดภัยและเสถียรภาพของระบบ การตั้งค่าการป้องกันต้องใช้เกณฑ์กระแสและแรงดันไฟฟ้าที่ใช้กับทั้งระบบ

● ระบบสายดิน

ให้ความปลอดภัยที่สำคัญต่อไฟฟ้าช็อตและรับประกันการกระจายกระแสไฟผิดพลาด ระบบสายดินประกอบด้วยเหล็กชุบสังกะสีหรือเทปทองแดงที่ออกแบบมาเพื่อความต้านทานต่ำ ต่ำกว่า 1Ω ในการติดตั้งส่วนใหญ่

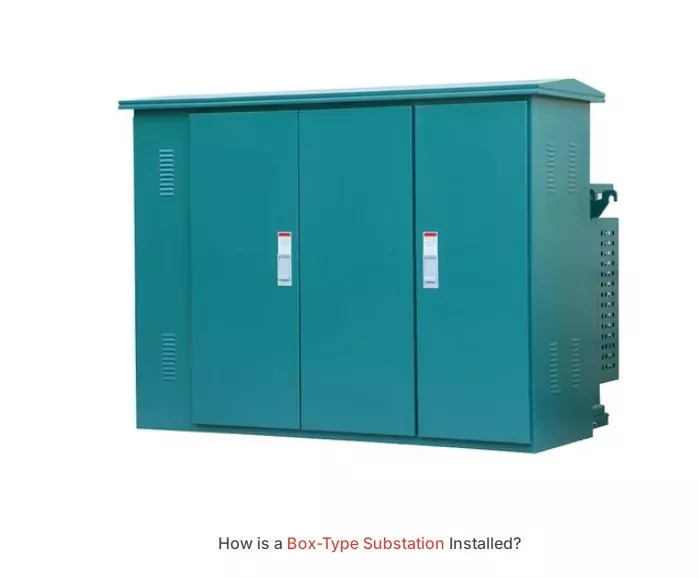

การติดตั้ง

การติดตั้งสถานีย่อย Geographic Box-Type มีขั้นตอนสำคัญหลายขั้นตอน

1. การเลือกสถานที่และการเตรียมการ

ไซต์จะต้องเรียบ มั่นคง และระบายน้ำได้ดีแต่เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยและการเข้าถึง โปรดเลือกตามสถานการณ์จริงของคุณ

2. การก่อสร้างฐานราก

สร้างฐานรากคอนกรีตเสริมเหล็กเพื่อรองรับน้ำหนักของสถานีไฟฟ้าย่อยและให้ความมั่นคงทางโครงสร้าง

3. การวางตำแหน่งและการประกอบ

กล่องถูกวางบนฐานโดยใช้อุปกรณ์ยกและยึดกับแรงทางกลด้วยสลักเกลียวหรือพุก

4. การเชื่อมต่อไฟฟ้า

เชื่อมต่อสายเข้าและออกเข้ากับขั้วไฟฟ้าแรงสูงและแรงต่ำ ใส่ใจการต่อสายดินให้ถูกต้องเป็นสิ่งสำคัญมากต่อความปลอดภัยของระบบ

5. การทดสอบและการว่าจ้าง

การติดตั้งเสร็จสมบูรณ์ ทำการทดสอบความต้านทานของฉนวน การสอบเทียบรีเลย์ป้องกัน และตรวจสอบการทำงานของส่วนประกอบทั้งหมด ก่อนที่จะเปิดเครื่องสถานีย่อย เป็นความคิดที่ดีที่จะยืนยันรหัสไฟฟ้าในพื้นที่ของคุณอีกครั้ง
