สถานีย่อยแบบกล่องที่ติดตั้งล่วงหน้าแบบอเมริกัน

สถานีย่อย Box-Type ที่ติดตั้งไว้ล่วงหน้าของอเมริกานี้ยังมีอุปกรณ์ความปลอดภัยที่หลากหลาย รวมถึงระบบสายดิน อุปกรณ์ป้องกันข้อผิดพลาด และอุปกรณ์ป้องกันไฟกระชาก เพื่อให้มั่นใจว่าระบบไฟฟ้าทำงานได้อย่างปลอดภัยและเชื่อถือได้ตลอดเวลา นอกจากนี้ การออกแบบผลิตภัณฑ์ยังเน้นความง่ายในการติดตั้งและการใช้งานอีกด้วย ส่วนประกอบที่ประกอบไว้ล่วงหน้า ได้แก่ หม้อแปลง เซอร์กิตเบรกเกอร์ และสวิตช์เกียร์ ช่วยลดระยะเวลาการติดตั้งและลดต้นทุนค่าแรงได้อย่างมีประสิทธิภาพ สถานีย่อยยังติดตั้งระบบตรวจสอบขั้นสูง ช่วยให้ผู้ปฏิบัติงานตรวจสอบและจัดการระบบไฟฟ้าแบบเรียลไทม์ผ่านห้องควบคุมกลาง สถานีย่อยแบบโมดูลาร์สำเร็จรูปสไตล์อเมริกันเป็นโซลูชันคุณภาพสูงสำหรับการใช้งานทางอุตสาหกรรมและเชิงพาณิชย์ ตอบสนองความต้องการการจ่ายพลังงานที่ปลอดภัยและเชื่อถือได้ในลักษณะที่คุ้มค่า

พารามิเตอร์ทางเทคนิค

● ฟิวส์

ด้านไฟฟ้าแรงสูงของสถานีย่อยชนิดกล่องที่ติดตั้งไว้ล่วงหน้าของอเมริกาใช้ฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินในชุดเพื่อการป้องกันเต็มรูปแบบ ฟิวส์ป้องกันการสำรองข้อมูลเป็นฟิวส์จำกัดกระแสแรงดันสูงที่แช่น้ำมันซึ่งมีความสามารถในการทำลายสูง ฟิวส์ปลั๊กอินจะเริ่มทำงานเมื่อมีข้อผิดพลาดภายในหม้อแปลงเท่านั้น ฟิวส์แบบเหนี่ยวนำคู่สามารถให้การป้องกันกระแสและอุณหภูมิแบบคู่ หากฟิวส์ขาด สามารถเปลี่ยนแกนฟิวส์ที่ไซต์งานได้อย่างง่ายดาย

โครงสร้างและลำดับการดำเนินงาน

1. เค้าโครง

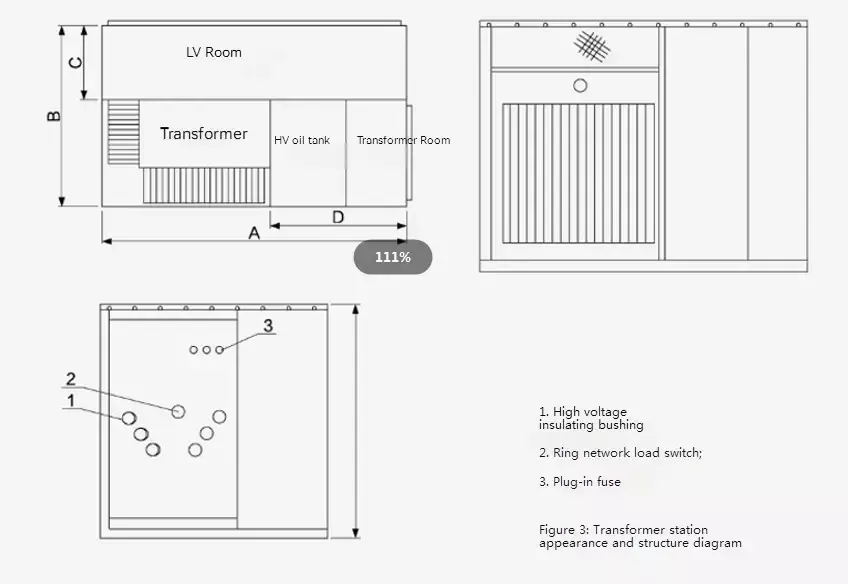

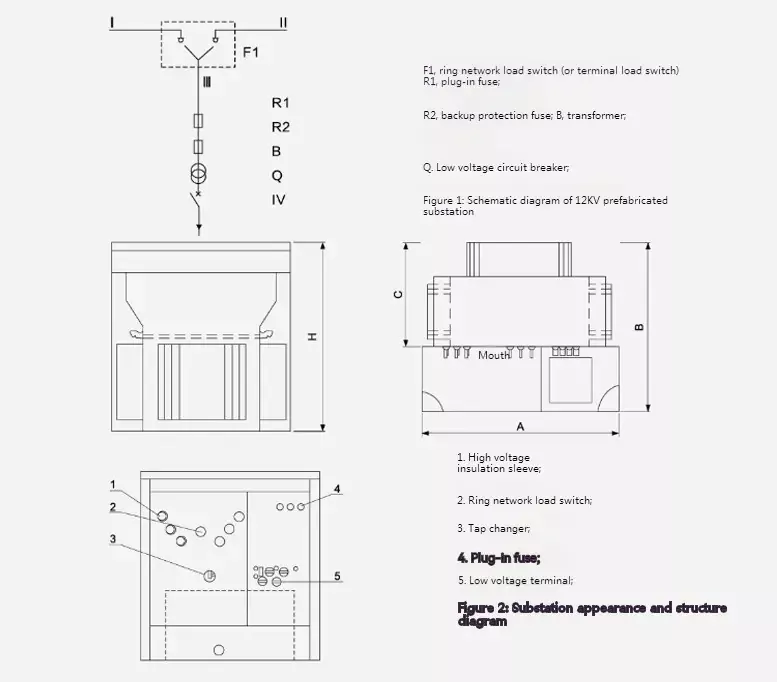

รูปร่างและโครงสร้างของสถานีย่อย Box-Type ที่ติดตั้งไว้ล่วงหน้าแบบอเมริกันแสดงไว้ด้านล่าง ถังแบ่งออกเป็นถังแรงดันสูงด้านบนและถังหม้อแปลงด้านล่าง สองส่วนนี้เชื่อมต่อด้วยระบบไฟฟ้าเท่านั้นและน้ำมันไม่ไหลเวียน ในบรรดาพวกเขา เส้น "I" และ "I" เป็นตัวป้อนเครือข่ายแบบวงแหวน สาขา "ll" คือสาขาหม้อแปลง และ "V" เป็นเอาต์พุตแรงดันไฟฟ้าต่ำ

สถานีย่อยสามารถใช้สำหรับระบบจ่ายไฟเครือข่ายวงแหวนและระบบจ่ายไฟเทอร์มินัล ฟีดของสายและสาขา "l III" ถูกเปลี่ยนโดยสวิตช์โหลดของเครือข่ายวงแหวน ในเวลาเดียวกันด้านแรงดันสูงของหม้อแปลงจะติดตั้งฟิวส์ที่ปลายขาเข้า ซึ่งสามารถป้องกันวงจรสาขาและหลีกเลี่ยงข้อผิดพลาดของการลัดวงจร การโอเวอร์โหลด และอุณหภูมิสูงเกินไป คุณยังสามารถเลือกที่จะติดตั้งอุปกรณ์แสดงผลแรงดันสูงและตัวป้องกันฟ้าผ่า และปลายแรงดันไฟฟ้าต่ำของหม้อแปลง เป็นเอาท์พุตหลังจากผ่านแอมมิเตอร์และเซอร์กิตเบรกเกอร์แรงดันต่ำ

ขนาดและน้ำหนัก

2. หม้อแปลงไฟฟ้า

สำหรับสถานีย่อยแบบกล่องที่ติดตั้งล่วงหน้าของอเมริกา เราใช้หม้อแปลงจุ่มน้ำมันสามเฟสซีรีส์ S9 และ S11 ใหม่ ซึ่งมีการสูญเสียที่ไม่มีโหลดต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำ เสียงรบกวนต่ำ และความสูงต่ำ ทั้งการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลดต่ำกว่าหม้อแปลง S9 ดั้งเดิม

หม้อแปลงไฟฟ้าใช้โครงสร้างที่ปิดสนิทเพื่อแยกมลพิษทางอากาศและความชื้นได้อย่างมีประสิทธิภาพ ด้านบนของถังน้ำมันเหลือเบาะลมขนาด 40-90 มม. ซึ่งเมื่อรวมกับโครงสร้างลูกฟูกของเปลือกถังน้ำมันก็มีบทบาทในการทำความเย็นและลดแรงดันภายใน

ขนาดและน้ำหนัก
