สถานีย่อยสำเร็จรูปกลางแจ้งประเภทยุโรป

สถานีย่อยสำเร็จรูปกลางแจ้งประเภทยุโรปมีการออกแบบบูรณาการแบบสามในหนึ่งเดียวที่ผสมผสานสวิตช์เกียร์ไฟฟ้าแรงสูง หม้อแปลง และสวิตช์เกียร์แรงดันต่ำเพื่อความสมบูรณ์ของระบบที่แข็งแกร่ง การป้องกันแรงดันไฟฟ้าสูง/ต่ำที่ครอบคลุมช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัย เชื่อถือได้ และการบำรุงรักษาที่ง่ายขึ้น โดดเด่นด้วยขนาดที่กะทัดรัด การลงทุนที่ลดลง วงจรการผลิตสั้น และการเคลื่อนย้ายที่ง่ายดาย การกำหนดค่าสายไฟที่ยืดหยุ่น โครงสร้างที่เป็นเอกลักษณ์: กล่องหุ้มแผงคอมโพสิตรังผึ้งสองชั้นให้ฉนวนที่แข็งแกร่ง การกระจายความร้อน การระบายอากาศ ความสวยงาม และระดับ IP สูง วัสดุตัวเครื่องประกอบด้วยสแตนเลส โลหะผสมไททาเนียม อลูมิเนียมอัลลอยด์ เหล็กรีดเย็น และเหล็กเคลือบสี มีการกำหนดค่าหลายแบบ: อเนกประสงค์ แบบวิลล่า กะทัดรัด ฯลฯ ยูนิตหลักของวงแหวนไฟฟ้าแรงสูงสามารถติดตั้งเทอร์มินัลเครือข่ายอัตโนมัติ (FTU) เพื่อการตรวจจับการลัดวงจรและข้อผิดพลาดกราวด์เฟสเดียวที่เชื่อถือได้ นำเสนอความสามารถ "ระยะไกล 4 แบบ" (รีโมทคอนโทรล การวัดระยะไกล การส่งสัญญาณระยะไกล การปรับระยะไกล) อำนวยความสะดวกในการอัพเกรดเครือข่ายการกระจายอัตโนมัติ

พารามิเตอร์ทางเทคนิค

หมายเหตุ: ไม่จำเป็นต้องมีรายการ 5 และ 6 เมื่อความจุหม้อแปลงน้อยกว่า 200kVA

เงื่อนไขการใช้งาน

ผู้ใช้จำเป็นต้องให้ข้อมูลต่อไปนี้หากสั่งซื้อ:

• ระดับความสูง: กว้าง 1,000 ม.;

• อุณหภูมิแวดล้อม: ·25 (:~+40. (:;

• ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% และค่าเฉลี่ยรายเดือนไม่เกิน 90%

• ระดับการป้องกันการสั่นสะเทือน: การเร่งความเร็วในแนวนอน 0.4m/s2, การเร่งความเร็วในแนวตั้ง 0.15m/s2;

• โปรดยืนยันว่าสถานที่ติดตั้งจะไม่ได้รับผลกระทบจากการกระแทกอย่างรุนแรง มลพิษร้ายแรง และการกัดกร่อนของสารเคมี และไม่มีฝุ่นที่เป็นสื่อกระแสไฟฟ้าหรืออันตรายจากการระเบิด หากไม่เป็นไปตามข้อกำหนดของสภาวะการใช้งานปกติ โปรดติดต่อ Ceho เพื่อขอวิธีแก้ปัญหา

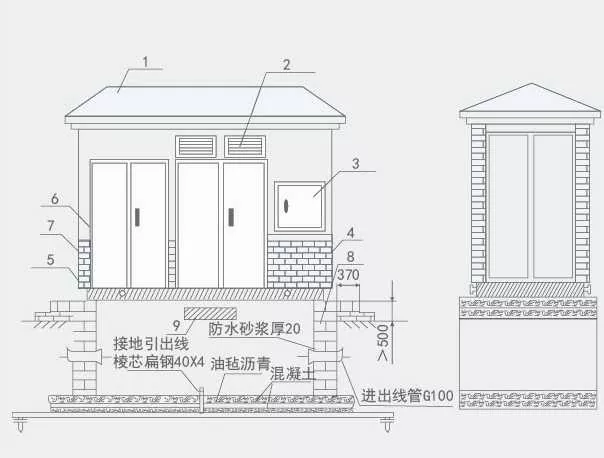

การเขียนแบบมิติการติดตั้ง

1. หลังคา

2. มู่ลี่

3. กล่องวัดภายนอก

4. แหวนยก

5. แชสซีแบบสล็อตแข็ง

6. ประตู

7. อิฐสตริป พื้นผิวผนังอิฐเลียนแบบ

8. ฐานรากคอนกรีต

9. ช่องระบายอากาศฐานสุสาน

จำเป็นต้องรู้เมื่อสั่งซื้อ

เมื่อคุณสั่งซื้อ คุณต้องระบุข้อมูลต่อไปนี้:

·รุ่น ความจุ ปริมาณ สีและขนาดที่ต้องการ วัสดุเปลือก

·รุ่นหม้อแปลง ประสิทธิภาพ โหมดการเชื่อมต่อ ช่วงการต๊าป และข้อกำหนดด้านอิมพีแดนซ์

·โครงร่างการเดินสายหลักด้านไฟฟ้าแรงสูง รุ่นส่วนประกอบ ข้อมูลจำเพาะ และข้อกำหนด

·น้ำมันหม้อแปลง (25 #, 45 #, น้ำมันจุดระเบิดสูง);

·ข้อกำหนดการกำหนดค่าสำหรับเครือข่ายการจัดการพลังงานอัจฉริยะหรือเครือข่ายการจัดการทรัพย์สิน

·ข้อกำหนดด้านสิ่งแวดล้อมสำหรับการใช้งาน
