ZN85 เบรกเกอร์สุญญากาศไฟฟ้าแรงสูงในร่ม

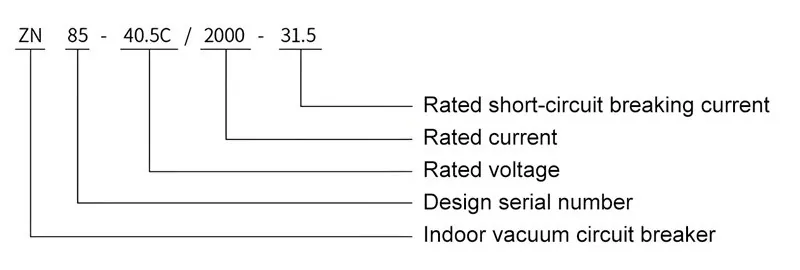

คุณสามารถวางใจได้ในการซื้อเซอร์กิตเบรกเกอร์แรงดันสูงในร่ม ceho  ZN85 จากโรงงานของเรา เซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงในร่มซีรีส์ ZN85-40.5 (ต่อไปนี้จะเรียกว่าเซอร์กิตเบรกเกอร์) เหมาะสำหรับระบบไฟฟ้า AC 50Hz สามเฟสที่มีแรงดันไฟฟ้าพิกัด 33kV/40.5kV เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงในร่ม ZN85 ใช้ในองค์กรอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้า สถานีไฟฟ้าย่อย และสถานที่อื่นๆ สำหรับการสลับกระแสโหลด กระแสเกิน และกระแสไฟลัด เบรกเกอร์และกลไกการทำงานของเบรกเกอร์มีรูปแบบแนวตั้ง ช่วยลดความลึกของเบรกเกอร์ได้อย่างมีประสิทธิภาพ

ตัวขัดขวางแบบสามเฟสและชิ้นส่วนที่มีประจุที่เกี่ยวข้องจะถูกแยกออกโดยกระบอกฉนวนอีพอกซีเรซินอิสระสามกระบอกเพื่อสร้างโครงสร้างฉนวนแบบคอมโพสิต ในระหว่างการทำงานปกติ เบรกเกอร์สามารถตอบสนองความต้องการของช่องว่างอากาศและระยะห่างตามผิวฉนวน และขนาดโดยรวมจะลดลงอย่างมาก ส่วนประกอบวงจรตัวนำหลัก (ตัวขัดขวางสุญญากาศและการเชื่อมต่อตัวนำแบบไดนามิก/คงที่) ได้รับการติดตั้งในกระบอกสูบฉนวนที่มีระยะห่างเฟสเพียง 300 มม. การเชื่อมต่อทางไฟฟ้าทั้งหมดในวงจรหลักเป็นการเชื่อมต่อแบบตายตัว และกระบอกฉนวนจะติดตั้งอยู่เหนือโครงเบรกเกอร์

มีการติดตั้งกลไกการทำงานของสปริงแบบพิเศษในเฟรมของเบรกเกอร์ ลักษณะโครงสร้างของเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงในร่ม ZN85 เหมาะอย่างยิ่งสำหรับการจัดเรียงเซอร์กิตเบรกเกอร์ในแนวตั้ง หลักการออกแบบของกลไกนั้นเรียบง่าย และเส้นโค้งเอาต์พุตและประสิทธิภาพได้รับการปรับให้เหมาะสมตามคุณลักษณะและข้อกำหนดของเบรกเกอร์สุญญากาศ 33kV/40.5kV

เค้าโครงโดยรวมของเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงในร่ม ZN85 มีความสมเหตุสมผล มีความสวยงาม และเรียบง่าย โครงสร้างที่กะทัดรัด การทำงานที่ยืดหยุ่น ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ อายุการใช้งานที่ยาวนาน การบำรุงรักษาที่สะดวก และโครงสร้างทางกลที่ไม่ต้องบำรุงรักษา ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานบ่อยครั้งและการใช้งานที่มีความต้องการสูงหรือสภาพการทำงาน

พารามิเตอร์ผลิตภัณฑ์

หมายเหตุที่เกี่ยวข้อง

สภาพการทำงานปกติ:

◆ อุณหภูมิแวดล้อม: ต่ำกว่า 40 ℃; อุณหภูมิเฉลี่ยรายวัน: ต่ำกว่า 35 ℃; อุณหภูมิต่ำสุด: -15 ℃;

◆ ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95%; เฉลี่ยรายเดือน ≤90%;

◆ แรงดันไอน้ำเฉลี่ยรายวัน ≤2.2kPa; ค่าเฉลี่ยรายเดือน ≤1.8kPa;

◆ ระดับความสูง: ต่ำกว่า 1,000 เมตร;

◆ สภาพแวดล้อมโดยรอบ: จำเป็นต้องยืนยันว่าไม่มีฝุ่น ควัน ก๊าซที่มีฤทธิ์กัดกร่อนหรือไวไฟ ไอน้ำ หรือละอองเกลือที่ชัดเจน

◆ การสั่นสะเทือนภายนอกหรือการเคลื่อนที่ของพื้นดินที่ส่งผลต่อสวิตช์เกียร์และอุปกรณ์ควบคุมนั้นไม่สำคัญเลย

◆ แอมพลิจูดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นในระบบทุติยภูมิจะต้องไม่เกิน 1.6kV;

◆ เงื่อนไขการบริการพิเศษ: หากติดตั้งที่ระดับความสูงมากกว่า 1,000 เมตร อุณหภูมิอากาศโดยรอบจะสูงกว่าเงื่อนไขการบริการปกติ หรือเกิดการควบแน่นได้ง่ายเนื่องจากมีความชื้นสูง โปรดติดต่อเราเพื่อปรับแต่ง
