GW9 สวิตช์แยกไฟฟ้าแรงสูงกลางแจ้ง

Ceho เป็นผู้ผลิตและซัพพลายเออร์ที่เชี่ยวชาญในการจัดหาสวิตช์แยกไฟฟ้าแรงสูงกลางแจ้ง GW9 สวิตช์ซีรีส์ GW9 เหมาะสำหรับอุปกรณ์ไฟฟ้าแรงสูงกลางแจ้งที่มีแรงดันไฟฟ้า AC สามเฟส 50Hz ที่พิกัด 0kV/15kV/20kV ใช้สำหรับการแยกทางไฟฟ้าของสายส่งไฟฟ้าแรงสูงในระหว่างการถ่ายโอนที่ไม่มีโหลด การบำรุงรักษาบัสบาร์ไฟฟ้าแรงสูง เซอร์กิตเบรกเกอร์ และอุปกรณ์ไฟฟ้าอื่น ๆ เช่นเดียวกับการแยกทางไฟฟ้าของสายไฟฟ้าแรงสูงที่มีกระแสไฟฟ้าอยู่ ผลิตภัณฑ์ของเราสามารถแบ่งออกเป็นตัวเก็บประจุขนาดเล็กและวงจรแยกกระแสอุปนัย โครงสร้างเรียบง่ายและสมเหตุสมผล โดยใช้อุปกรณ์เสริมทองแดง-อะลูมิเนียม ตัวเรือนสเตนเลสสตีลปิดผนึก และฐานชุบสังกะสีแบบจุ่มร้อน ให้ความต้านทานแรงดันและการกัดกร่อนที่ดีเยี่ยม และประสิทธิภาพที่เชื่อถือได้ น้ำหนักเบาและติดตั้งง่าย ไม่ต้องทำความสะอาดหรือบำรุงรักษาเป็นประจำ เหมาะสำหรับส่วนและสาขาต่างๆ ของสายจ่ายไฟ 10-20kV ในเมืองและชนบท รวมถึงส่วนบำรุงรักษาที่มีจุดตัดการเชื่อมต่อที่มองเห็นได้ชัดเจน สวิตช์แยกไฟฟ้าแรงสูงกลางแจ้ง GW9 ราคาไม่แพงเป็นอุปกรณ์ไฟฟ้าแรงสูงกลางแจ้งที่สะดวก

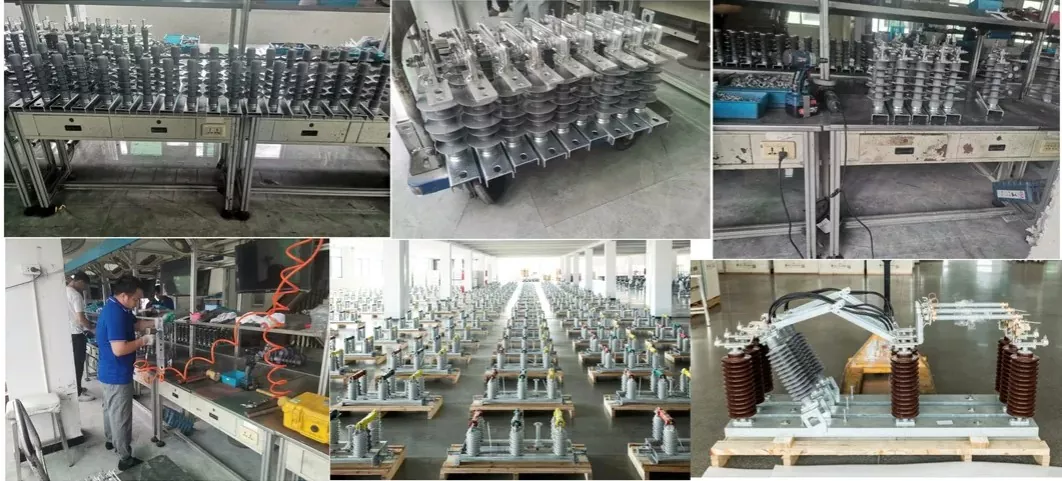

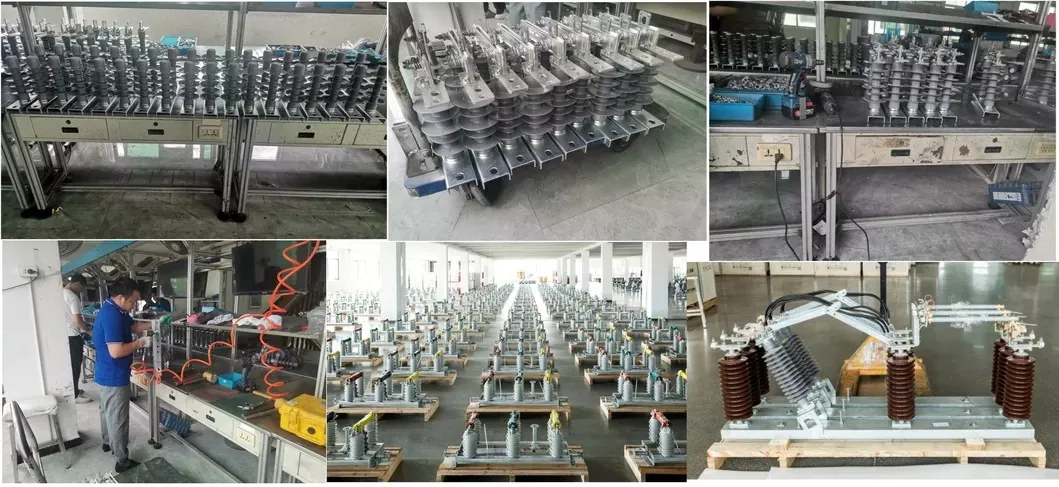

โรงงานของเรา

(H)GW9-12 ซีรีส์กลางแจ้งแรงดันสูง AC สวิตช์ตัดการเชื่อมต่อ/แยกเฟสเดียว (ต่อไปนี้จะเรียกว่า "สวิตช์ตัดการเชื่อมต่อ/แยก") ใช้สำหรับสลับสาย 10kV ภายใต้แรงดันไฟฟ้าและไม่มีโหลด และสำหรับการแยกทางไฟฟ้าของรถบัสไฟฟ้าแรงสูงที่ซ่อมแซมใหม่ เบรกเกอร์วงจร และอุปกรณ์ไฟฟ้าอื่น ๆ จากสายไฟฟ้าแรงสูงที่มีกระแสไฟฟ้าอยู่

ตัวตัดการเชื่อมต่อ/สวิตช์แยกเป็นไปตามมาตรฐานทางเทคนิคของสวิตช์แยกแรงดันและกระแส GB/T 1985-2014 และสวิตช์สายดิน DL/T 486-2010 สวิตช์แยกกระแสไฟ AC แรงดันสูงและสวิตช์สายดิน

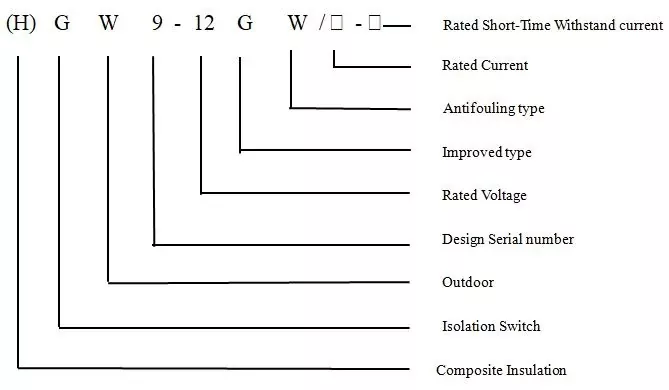

รูปแบบและความหมาย

สภาวะแวดล้อมสำหรับการใช้งาน

1. ระดับความสูง: ไม่เกิน 1,000 เมตร หากระดับความสูงสูงกว่า 1,000 เมตร ควรปรับระดับฉนวนกันความร้อนที่กำหนดตามนั้น

2. อุณหภูมิแวดล้อม: ขีดจำกัดบน +45°C, ขีดจำกัดล่าง -40°C, อุณหภูมิเฉลี่ยของเดือนที่ร้อนที่สุด 30°C, ความแตกต่างของอุณหภูมิรายวันสูงสุด 25K

3. ความเข้มของรังสีแสงอาทิตย์ (กลางแจ้ง): 0.1W/cm²

4. ความเร็วลม/แรงดันลม (กลางแจ้ง): 0.5 เมตร/วินาที / 700Pa

5. ระดับมลพิษ: Class E

6. ความหนาของไอซิ่ง: ไม่เกิน 20 มม

7. ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือนไม่เกิน 80%

8. ประสิทธิภาพแผ่นดินไหว: ความเร่งในแนวนอน 0.3 ม./2, การเร่งความเร็วในแนวตั้ง 0.15 ม./วินาที²

9. ปัจจัยด้านความปลอดภัย: คลื่นสามช่วงเรโซแนนซ์ไซน์, ปัจจัยด้านความปลอดภัยมากกว่า 1.67

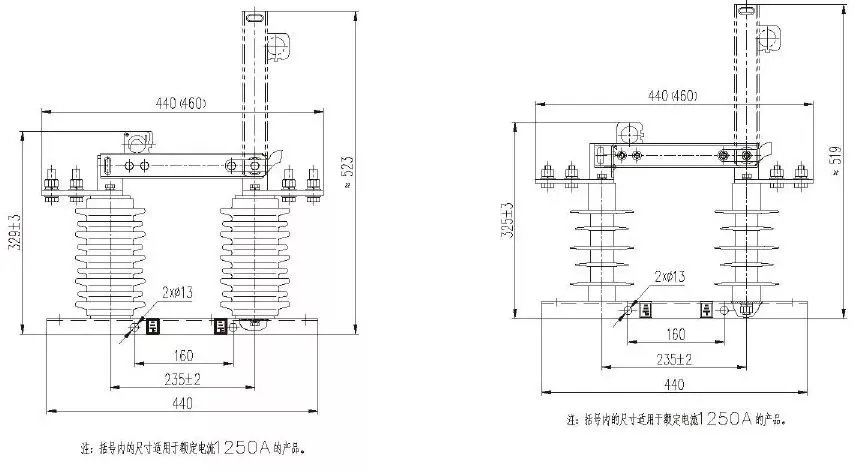

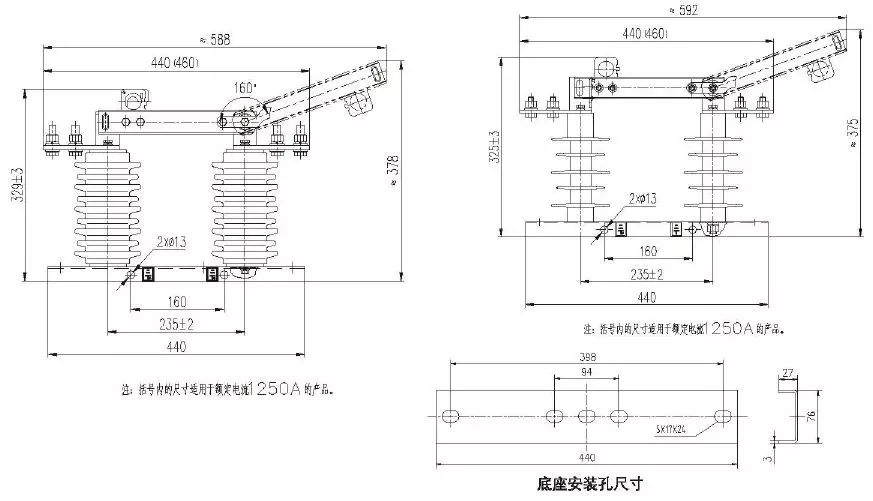

ขนาดเค้าร่างและการติดตั้ง

ข้อมูลทางเทคนิค

ข้อได้เปรียบที่สำคัญ

1. โครงสร้างผลิตภัณฑ์ที่ดีขึ้นและความต้านทานการกัดกร่อนอย่างมีนัยสำคัญ เมื่อปิด แผ่นสื่อกระแสไฟฟ้าจะมีฟังก์ชันล็อคตัวเอง หากต้องการเปิด เพียงดึงตะขอล็อคเพื่อปลดล็อคอัตโนมัติ ฐานมีสปริงนำไฟฟ้าและฝาครอบสปริง อุปกรณ์ล็อคตัวเองประกอบด้วยแผ่นล็อค ตะขอล็อค และสปริงของตะขอล็อค ชิ้นส่วนมาตรฐานทั้งหมดทำจากสเตนเลสสตีลชนิดไม่มีแม่เหล็ก SUS304 พร้อมการขัดเงาที่สดใสและความทนทานต่อการกัดกร่อนดีเยี่ยม

2. แผ่นสื่อกระแสไฟฟ้าไม่มีการล็อคแบบหยุด มุมเปิดการหมุนสูงสุดไม่น้อยกว่า 160 องศา และฐานแผ่นนำไฟฟ้าไม่มีคลิปสแตนเลส กระบวนการติดตั้งแบบทู่ การโลดโผน และความยืดหยุ่นสูงถูกนำมาใช้เพื่อรักษาแรงจับยึดหน้าสัมผัส

3. ส่วนประกอบวงจรหลักของสวิตช์แยกแรงดันไฟฟ้าสูงกลางแจ้ง GW9 ใช้ทองแดงสีแดง T2 หน้าสัมผัสและเทอร์มินอลแบบอยู่กับที่ได้รับการหล่อขึ้นรูปในตัว แก้ปัญหาหน้าสัมผัสที่เกิดจากการเชื่อมหน้าสัมผัสและเทอร์มินอลแบบอยู่กับที่ในอดีตได้อย่างสมบูรณ์

4. ส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าทั้งหมดในวงจรหลักชุบเงินโดยมีความหนาไม่น้อยกว่า 20 มม. และผ่านการบำบัดต่อต้านอนุมูลอิสระแบบปิดผนึก การชุบพื้นผิวมีความสดใสและทนทาน ต้านทานการเกิดออกซิเดชันอย่างแรง การนำไฟฟ้าที่ดีเยี่ยม และความต้านทานวงจรที่ 80 มม.

5. ขั้วต่อสายไฟใช้โครงสร้างสองรูทำจากโลหะผสมทองแดงแข็งพร้อมการชุบเงินด้านนอก

6. สวิตช์นี้ใช้สปริงหน้าสัมผัสแรงดันภายนอก โดยหน้าสัมผัสที่เป็นสื่อกระแสไฟฟ้าจะสัมผัสกับโครงสร้าง "ส่วนโค้งคงที่" ซึ่งให้แรงดันสม่ำเสมอสูงและฟังก์ชันทำความสะอาดตัวเอง แรงกดสัมผัสจะคงที่ตลอดระยะเวลานาน จึงมั่นใจในความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์ในระหว่างการใช้งานระยะไกล

7. ฉนวนทำจากวัสดุคอมโพสิตเซรามิกหรือยางซิลิโคนที่มีความแข็งแรงสูง และได้รับการออกแบบให้มีระยะห่างตามผิวฉนวนที่มาก เป็นไปตามข้อกำหนดการป้องกันมลพิษระดับ E และมีความสามารถในการป้องกันมลพิษที่ดีและลักษณะการทำงานระยะไกล

8. ระยะห่างขั้นต่ำจากชิ้นส่วนที่เคลื่อนไหวของสวิตช์แยกไฟฟ้าแรงสูงกลางแจ้ง GW9 ถึงพื้นมากกว่า 200 มม. และระยะห่างระหว่างจุดแตกหักมากกว่า 230 มม. ทำให้เหมาะสำหรับพื้นที่ที่มีระดับความสูงสูง
