สวิตช์เกียร์ดึงออกแรงดันต่ำ MNS คืออะไร

MNS สวิตช์เกียร์ดึงออกแรงดันต่ำ

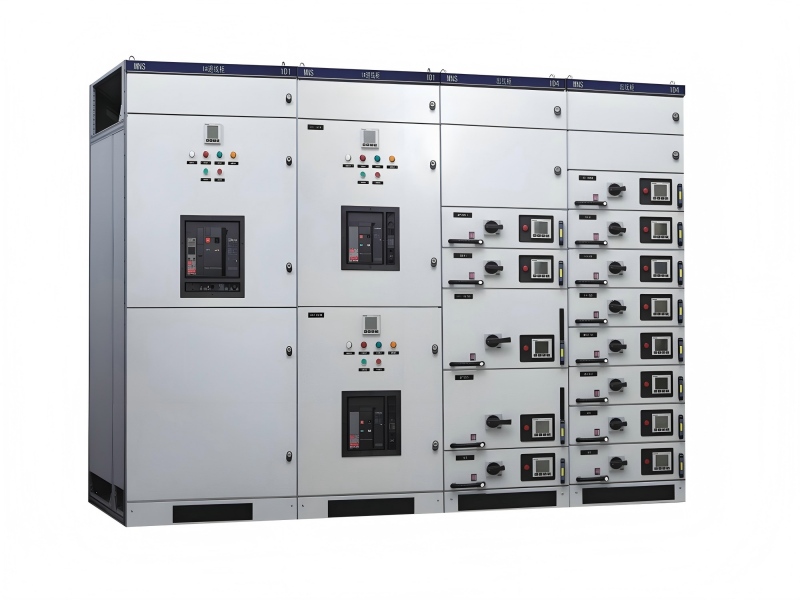

สวิตช์เกียร์ดึงออกแรงดันต่ำ MNS เป็นอุปกรณ์รวมโมดูลัสที่ออกแบบมาเป็นพิเศษสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ ใช้ได้กับเครือข่ายไฟฟ้าที่มีความถี่ AC 50-60Hz และแรงดันไฟฟ้าใช้งานพิกัด 660V และต่ำกว่า

โครงสร้างหลักประกอบขึ้นด้วยโครงเหล็กส่วน C โมดูลัสโมดูลัส 25 มม. ซึ่งมีการออกแบบสามตำแหน่ง (เชื่อมต่อ/ทดสอบ/แยกส่วน) สำหรับตู้ลิ้นชัก และรองรับการกำหนดค่าแบบผสมของยูนิตหลัก 1-3 ตัว รวมถึงยูนิตย่อย 1/4 และ 1/2 ความสูงในการติดตั้งที่มีประสิทธิภาพรวมของตู้สูงถึง 1800 มม. กระแสไฟพิกัดสูงสุดของบัสบาร์แนวนอนของอุปกรณ์นี้สามารถเข้าถึง 5000A และกระแสไฟทนของบัสบาร์แนวตั้งอยู่ในช่วงตั้งแต่ 900A ถึง 1600A โดยมีเกรดการป้องกันครอบคลุมมาตรฐาน IP30 ถึง IP54

สถานการณ์การใช้งานประกอบด้วยสภาพแวดล้อมทั่วไป เช่น โรงไฟฟ้า สถานประกอบการอุตสาหกรรมและเหมืองแร่ และการก่อสร้างในเขตเทศบาล หลังจากผ่านการบำบัดเป็นพิเศษแล้ว ยังสามารถใช้ได้ในสภาพแวดล้อมที่รุนแรง เช่น แท่นขุดเจาะน้ำมันนอกชายฝั่งและโรงไฟฟ้านิวเคลียร์

สารบัญ

1. โครงสร้างหลัก

2. ลักษณะทางเทคนิค

3. การปรับตัวด้านสิ่งแวดล้อม

4. การใช้งานทั่วไป

5. นวัตกรรมการออกแบบ

6. การควบคุมคุณภาพ

1. โครงสร้างหลัก (โมดูลาร์ โมดูลัส E=25 มม.)

1.1 โครงตู้

- วัสดุ: เหล็กรีดเย็นโปรไฟล์รูปตัว C พร้อมรูโมดูลัส 25 มม. ชุบสังกะสีและพ่นสีฝุ่นเพื่อประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมและการต่อสายดินที่เชื่อถือได้

- ขนาดทั่วไป: ความสูง 2200 มม. กว้าง 400/600/800 มม. ลึก 800/1000 มม.

- การออกแบบฉากกั้น: ช่องทำงานอิสระ ช่องบัสบาร์ และช่องสายเคเบิลพร้อมการแยกที่ปลอดภัยระหว่างแต่ละพื้นที่

1.2 ยูนิตการทำงาน (แบบดึงแกนออก)

(1) หน่วย PC (พาวเวอร์เซลล์ ขาเข้า / ข้อต่อบัส / ตัวป้อนกระแสไฟสูง)

- ใช้การกำหนดค่าแบบคงที่หรือแบบดึงออก พร้อมกับเซอร์กิตเบรกเกอร์ เช่น Emax สำหรับการใช้งานกระแสไฟฟ้าขนาดใหญ่

- ตำแหน่งการติดตั้ง: ส่วนบนหรือด้านหลังของตู้ เชื่อมต่อกับบัสบาร์หลักที่มีความสามารถในการทำลายสูง

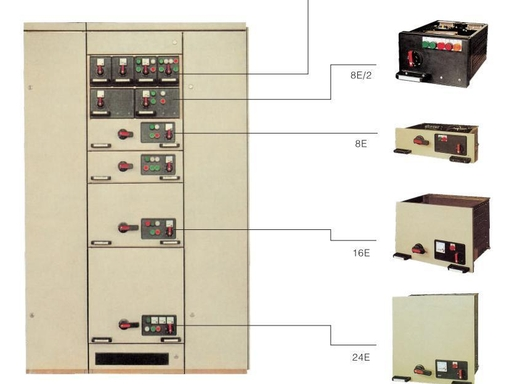

(2) หน่วย MCC (ศูนย์ควบคุมมอเตอร์, เต้ารับแบบลิ้นชัก)

- ขนาดลิ้นชักมาตรฐาน: ความสูง 100/150/200 มม. (4E/6E/8E)

- ฟังก์ชั่น: การควบคุมมอเตอร์ (การสตาร์ทโดยตรง / การสตาร์ทแบบสตาร์-เดลต้า / การสตาร์ทแบบนุ่มนวล), การป้อนพลังงาน, แสงสว่าง และวงจรควบคุม

- ตำแหน่งการทำงานสามตำแหน่ง: การทำงาน (เชื่อมต่อ), การทดสอบ (แยก), การดึงออก (ปิดเครื่อง) พร้อมกับลูกโซ่เชิงกลเพื่อป้องกันการทำงานผิดพลาด

(3) หน่วยค่าตอบแทน

- ติดตั้งพร้อมชุดตัวเก็บประจุและชุดเครื่องปฏิกรณ์สำหรับการชดเชยกำลังรีแอกทีฟและการลดฮาร์มอนิก

(4) หน่วยวัดแสง

- ติดตั้งมิเตอร์ PT, CT และมิเตอร์ไฟฟ้าเพื่อตรวจวัดพลังงานไฟฟ้าและการตรวจสอบการปฏิบัติงาน

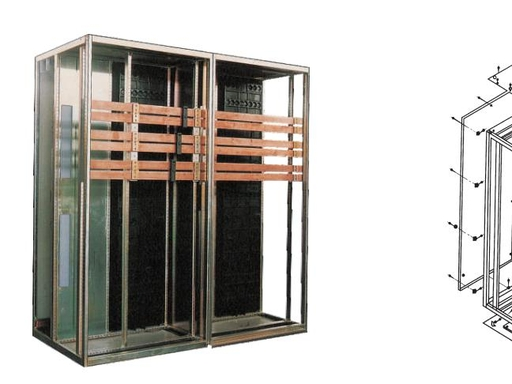

1.3 ระบบบัสบาร์

- บัสบาร์หลัก: แท่งทองแดง TMY จัดเรียงตามแนวนอนพร้อมฉนวนรองรับเพื่อกระจายกำลัง

- บัสบาร์กระจาย: จัดวางในแนวตั้งและเชื่อมต่อกับลิ้นชักผ่านการเชื่อมต่อปลั๊กอินเพื่อประสิทธิภาพการสัมผัสที่เชื่อถือได้

- ระบบสายดิน: การต่อสายดินของตัวตู้ โครง และลิ้นชักอย่างสมบูรณ์เพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันอย่างต่อเนื่อง

1.4 การป้องกันและความปลอดภัย

- เกรดการป้องกัน: มาตรฐาน IP30, IP40/IP54 ที่ปรับแต่งได้สำหรับการป้องกันไฟฟ้าช็อตและการป้องกันวัตถุแปลกปลอม

- อุปกรณ์ลูกโซ่: ลูกโซ่ทางกลสำหรับลิ้นชักสามตำแหน่ง ลูกโซ่ระหว่างเซอร์กิตเบรกเกอร์และตัวตัดการเชื่อมต่อ รวมถึงลูกโซ่ประตูและเซอร์กิตเบรกเกอร์

- โครงสร้างฉนวน: ฉากกั้นพลาสติกวิศวกรรมทนไฟความแข็งแรงสูง เพื่อป้องกันส่วนโค้งและการป้องกันการสัมผัสโดยไม่ตั้งใจ

2. ลักษณะทางเทคนิค

การออกแบบที่ปรับให้เหมาะสมที่สุดโดยใช้เทคโนโลยี ABB ทำให้สามารถประกอบส่วนประกอบต่างๆ ผ่านการทำให้เป็นโมดูลได้ ตู้ลิ้นชักมีอุปกรณ์เชื่อมต่อแบบกลไกเพื่อรองรับการเสียบและถอดปลั๊กที่รวดเร็ว ปลั๊กอินวงจรหลักมีความสามารถในการทนต่อช่วงเวลาสั้นๆ และความสามารถในการทำลายสูงได้ดีเยี่ยม พร้อมด้วยเสถียรภาพไดนามิกและความร้อนที่เหนือกว่า รูปแบบระบบไฟฟ้าที่ยืดหยุ่นสามารถตอบสนองสถานการณ์การกระจายพลังงานส่วนใหญ่ได้

ตู้ใช้โครงสร้างโครงกระดูกโปรไฟล์ C หนาพร้อมการเคลือบป้องกันการกัดกร่อนแบบคู่ของแผ่นเหล็กรีดเย็นและแผ่นสังกะสีอลูมิไนซ์ พื้นที่การทำงานภายในประกอบด้วยช่องบัสบาร์แนวนอน ช่องอุปกรณ์ไฟฟ้า และช่องสายเคเบิล ซึ่งแยกออกจากกันทางกายภาพด้วยแผ่นพลาสติกวิศวกรรมที่ทนไฟ ตู้มาตรฐานมีการกำหนดค่าแบบผสมแบบโมดูลาร์ที่สมบูรณ์และความสามารถในการปรับเปลี่ยนฉากที่แข็งแกร่ง

3. การปรับตัวด้านสิ่งแวดล้อม

ช่วงอุณหภูมิการทำงานแบบทั่วไปไม่สูงกว่า +40°C และไม่ต่ำกว่า -5°C สำหรับอุณหภูมิอากาศแวดล้อม โดยอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน +35°C ในแง่ของความชื้น ความชื้นสัมพัทธ์จะต้องไม่เกิน 50% ที่อุณหภูมิสูงสุด +40°C และสามารถเข้าถึงได้สูงสุด 90% ที่ +20°C

ระบบกระจายความร้อนแบบสองโหมดได้รับการกำหนดค่าสำหรับสภาพแวดล้อมพิเศษ โหมดระบายความร้อนด้วยอากาศใช้แผ่นกระจายความร้อนแบบเคลื่อนย้ายได้และตาข่ายดูดซับถ่านกัมมันต์ ในขณะที่โหมดระบายความร้อนด้วยน้ำใช้ท่อน้ำขดเพื่อกระจายความร้อนแบบหมุนเวียน สามารถเปลี่ยนโหมดการทำงานได้โดยอัตโนมัติตามเซ็นเซอร์ความชื้น

4. การใช้งานทั่วไป

ในด้านการผลิตไฟฟ้า อุปกรณ์นี้ทำหน้าที่เป็นตู้ศูนย์กำลังเพื่อควบคุมมอเตอร์กำลังสูง และติดตั้งเซอร์กิตเบรกเกอร์แบบซีรีส์ทั่วไป ในการใช้งานสถานีย่อย บัสบาร์แนวตั้งใช้การออกแบบโครงสร้างสองชั้นพร้อมประสิทธิภาพการจ่ายกระแสอย่างต่อเนื่องที่เสถียร สำหรับสถานการณ์อุตสาหกรรมปิโตรเคมี ตู้ที่มีเกรดการป้องกัน IP54 จะถูกเลือก และส่วนบัสบาร์เคลือบด้วยสีทนกรดและด่าง

โมเดลที่ได้รับการจดสิทธิบัตรที่ได้รับการปรับปรุงซึ่งเปิดตัวในปี 2567 ได้เพิ่มลิ้นชักควบคุมแบบซิงโครนัสด้วยก้านยืดไสลด์ไฟฟ้าและโครงสร้างตัวกรองแบบหมุน ซึ่งช่วยปรับปรุงประสิทธิภาพการดำเนินงานและความน่าเชื่อถือในสถานการณ์การผลิต การส่ง และการจ่ายพลังงาน

5. นวัตกรรมการออกแบบ

สิทธิบัตรรุ่นอรรถประโยชน์ (CN215221413U) ของ Jiangsu Linmai Electric ในปี 2024 ตระหนักถึงการดำเนินการเชื่อมโยงแบบหลายลิ้นชัก ด้วยแท่งยืดไสลด์ไฟฟ้าที่ควบคุมการเคลื่อนที่แบบซิงโครนัสของแผ่นคงที่สามกลุ่ม

สิทธิบัตรการประดิษฐ์ (CN114665407A) ของ Shandong Dingsheng ในปี 2024 รวมถึงการออกแบบประสิทธิภาพการป้องกันความชื้น โครงสร้างลิ้นชักแบบโมดูลาร์ ระบบกระจายความร้อนแบบสองโหมด และกลไกทริกเกอร์การเหนี่ยวนำความชื้น ปรับปรุงการปรับตัวในสภาพแวดล้อมที่ชื้น อุปกรณ์เชื่อมโยงของแผ่นกั้นด้านบนของตู้และถังเก็บน้ำช่วยป้องกันการไหลของน้ำฝนได้อย่างมีประสิทธิภาพ และโครงสร้างนำการไหลด้านล่างช่วยเพิ่มประสิทธิภาพการระบายน้ำ

6. การควบคุมคุณภาพ

ผลิตภัณฑ์ได้รับการรับรอง CCC และใช้มาตรฐาน GB7251.1-2005 ในกระบวนการผลิต การทดสอบจากโรงงานประกอบด้วยการทดสอบความเป็นฉนวน 2500V/1 นาที

ข้อกำหนดการขนส่งจำกัดปริมาณการจัดส่งครั้งเดียวไม่เกิน 4 หน่วย และความเบี่ยงเบนในแนวตั้งของการยกจะต้องน้อยกว่า 15 องศา ในระหว่างการทดสอบเดินเครื่อง จำเป็นต้องมีการทดสอบการเสียบลิ้นชักมากกว่าสามครั้งเพื่อให้แน่ใจว่ามีความทนทานต่อการสัมผัสของหน้าสัมผัส

สรุป

สวิตช์เกียร์ MNS เป็นอุปกรณ์ครบวงจรระดับไฮเอนด์แรงดันต่ำที่มีการออกแบบโมดูลาร์ โครงสร้างการดึงออก มีความปลอดภัยสูง การบำรุงรักษาที่สะดวก และความสามารถในการขยายอัจฉริยะ ด้วยโครงสร้างที่เชื่อถือได้ การจ่ายไฟที่เสถียร และการบำรุงรักษาที่ยืดหยุ่น ทำให้กลายเป็นอุปกรณ์กระแสหลักที่ต้องการสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำในอุตสาหกรรมและโครงการก่อสร้างที่สำคัญ
