นอกจากนี้ยังมี "เจ้าหน้าที่รักษาความปลอดภัย" ภายในหม้อแปลง - รีเลย์แก๊ส

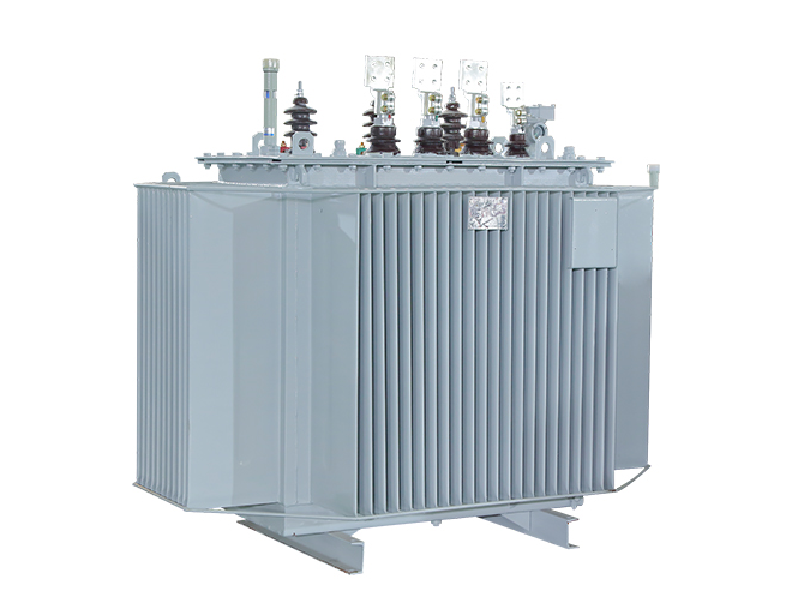

ในระบบไฟฟ้าขนาดใหญ่และซับซ้อน หม้อแปลงไฟฟ้าเปรียบเสมือนหัวใจที่มั่นคง ส่งพลังงานทั้งกลางวันและกลางคืน หลายๆ คนทราบดีว่ามีอุปกรณ์ป้องกัน "ที่ชัดเจน" เช่น เทอร์โมมิเตอร์ และวาล์วระบายแรงดันที่ด้านนอกของหม้อแปลง อย่างไรก็ตาม มักมีส่วนประกอบที่ไม่เด่นแต่สำคัญซ่อนอยู่ในท่อเชื่อมต่อระหว่างถังน้ำมันหม้อแปลงและตัวกักเก็บน้ำมัน นั่นคือ รีเลย์แก๊ส (Gas Relay) ซึ่งมักเรียกกันว่า "รีเลย์แก๊ส" ในอุตสาหกรรม

แม้ว่าจะมีขนาดเล็ก แต่ก็เป็นแนวแรกในการป้องกันความผิดพลาดภายในของหม้อแปลง และเป็นที่รู้จักในชื่อ "ตัวป้องกันความปลอดภัย" ภายในหม้อแปลง ผู้พิทักษ์รายนี้ไม่จำเป็นต้องมีแหล่งจ่ายไฟภายนอก และอาศัยเพียงโครงสร้างทางกลและทางกายภาพที่สวยงามเท่านั้น เพื่อตรวจจับความผิดปกติในระยะแรกของความล้มเหลว และปกป้องความปลอดภัยของโครงข่ายไฟฟ้า

I. รีเลย์แก๊สคืออะไร?

รีเลย์ก๊าซเป็นอุปกรณ์ตรวจจับการไหลของน้ำมันและก๊าซ โดยพื้นฐานแล้วติดตั้งบนท่อเชื่อมต่อระหว่างถังน้ำมันและตัวอนุรักษ์น้ำมัน (ตัวขยาย) ของหม้อแปลงจุ่มน้ำมัน

ความรับผิดชอบหลักของบริษัทคือการตรวจสอบว่ามีการเปลี่ยนแปลงอย่างกะทันหันของการไหลของก๊าซหรือน้ำมันภายในหม้อแปลงเนื่องจากข้อผิดพลาดหรือไม่ และออกสัญญาณเตือนก่อนเกิดอันตราย และแม้กระทั่งตัดแหล่งจ่ายไฟโดยตรงเมื่อจำเป็นเพื่อหลีกเลี่ยงการขยายตัวของอุบัติเหตุ

คิดว่าเป็นการผสมผสานระหว่าง "สัญญาณเตือนควัน + เบรกเกอร์อัตโนมัติ" สำหรับหม้อแปลงไฟฟ้า

ครั้งที่สอง “เจ้าหน้าที่รักษาความปลอดภัย” ทำงานอย่างไร?

โดยปกติจะติดตั้งรีเลย์แก๊สบนท่อเชื่อมต่อระหว่างถังน้ำมันหลักของหม้อแปลงและตัวอนุรักษ์น้ำมัน (หมอนน้ำมัน) หลักการทำงานของมันมาจากปรากฏการณ์ทางกายภาพพิเศษเมื่อเกิดข้อผิดพลาดภายในหม้อแปลง: เมื่อความร้อนสูงเกินเฉพาะจุด อายุของฉนวน หรือการคายประจุเล็กน้อยเกิดขึ้นภายในหม้อแปลง น้ำมันฉนวนและวัสดุฉนวนแข็งจะสลายตัวด้วยความร้อน และปล่อยก๊าซลักษณะเฉพาะ เช่น ไฮโดรเจนและมีเทน

ก๊าซเหล่านี้ก่อตัวเป็นฟองในน้ำมันและค่อยๆ ลอยขึ้นตามท่อที่มีความลาดเอียง ขณะที่ไหลผ่านรีเลย์แก๊ส พวกมันจะค่อยๆ สะสมอยู่ในห้องแก๊สด้านบนของรีเลย์ เมื่อปริมาตรก๊าซเพิ่มขึ้น ระดับน้ำมันภายในรีเลย์จะเริ่มลดลง และลูกลอย (หรือถ้วยเปิด) ที่เดิมลอยอยู่บนพื้นผิวน้ำมันจะสูญเสียการลอยตัวและอ่างล้างมือ เมื่อการสะสมของก๊าซถึงเกณฑ์ที่ตั้งไว้ (ปกติคือ 250 ถึง 300 ลูกบาศก์เซนติเมตร) ลูกลอยจะขับเคลื่อนแม่เหล็กภายในใกล้กับหน้าสัมผัสกก ส่งผลให้ปิด ขณะนี้ห้องควบคุมจะได้รับสัญญาณ "สัญญาณเตือนแก๊สไฟ" เหมือนกับเสียงกระซิบแรกจากผู้ปกครอง เพื่อเตือนเจ้าหน้าที่ปฏิบัติการและบำรุงรักษาว่าหม้อแปลงอาจมีข้อผิดพลาดเล็กน้อย และการเก็บตัวอย่างก๊าซ การวิเคราะห์ และการแก้ไขปัญหาจำเป็นต้องดำเนินการอย่างทันท่วงที

ที่สาม ทำไมถึงเรียกว่า "รปภ."?

ความสำคัญของรีเลย์แก๊สสะท้อนให้เห็นเป็นหลักในด้านต่อไปนี้:

1. “คนแรก” ที่จะตอบสนองต่อข้อผิดพลาด

เมื่อเปรียบเทียบกับการป้องกันปริมาณไฟฟ้า เช่น กระแสและแรงดัน รีเลย์แก๊สสามารถตรวจจับการเปลี่ยนแปลงทางกายภาพภายในหม้อแปลงได้เร็วกว่า โดยเฉพาะข้อบกพร่องในช่วงแรกๆ ที่ยังไม่ทำให้เกิดการเปลี่ยนแปลงที่สำคัญของกระแสไฟฟ้า มักจะสามารถแจ้งเตือนล่วงหน้าถึงอุบัติเหตุได้ตั้งแต่เริ่มต้น

2. ตอบสนองและเชื่อถือได้

ไม่ว่าจะเป็นการสะสมของก๊าซช้าหรือการไหลของน้ำมันที่ความเร็วสูงอย่างกะทันหัน รีเลย์ก๊าซก็สามารถตอบสนองได้ ตราบใดที่การติดตั้งถูกต้องและการตั้งค่าสมเหตุสมผล ก็แทบจะไม่ได้รับผลกระทบจากการรบกวนทางไฟฟ้าภายนอก และมีความน่าเชื่อถือในการดำเนินงานสูง

3. ลดการสูญเสียจากอุบัติเหตุ

เนื่องจากสามารถส่งสัญญาณหรือตัดการทำงานได้โดยตรงในระยะแรกของความผิดปกติ รีเลย์แก๊สจึงลดระดับความเสียหายของอุปกรณ์และขอบเขตของไฟฟ้าดับได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดต้นทุนการบำรุงรักษาและผลกระทบทางสังคมได้อย่างมาก อาจกล่าวได้ว่าเป็นอุปสรรคสำคัญในการปกป้องหม้อแปลงจากความเสียหายร้ายแรง

IV. รายละเอียดที่ไม่สามารถละเลยในการทำงานและบำรุงรักษา

แม้ว่ารีเลย์แก๊สจะมีความน่าเชื่อถือสูง แต่การทำงานตามปกติไม่สามารถแยกออกจากการทำงานมาตรฐานและการจัดการการบำรุงรักษาได้:

การสอบเทียบเป็นประจำ: ตรวจสอบว่าการดำเนินการสัมผัสนั้นแม่นยำหรือไม่ และซีลนั้นดีหรือไม่เพื่อป้องกันการทำงานผิดพลาดหรือการปฏิเสธเนื่องจากการเกาะติดหรือการรั่วไหลของอากาศ

ให้ความสนใจกับสัญญาณก๊าซเบา: เมื่อมีสัญญาณเตือนก๊าซเบาเกิดขึ้น ควรเก็บตัวอย่างน้ำมันทันทีเพื่อวิเคราะห์ก๊าซละลาย (DGA) เพื่อค้นหาสาเหตุที่แท้จริงของข้อผิดพลาด แทนที่จะรีเซ็ตการแจ้งเตือนเพียงอย่างเดียว

ไอเสียหลังการทำงานใหม่หรือยกเครื่อง: หลังจากที่หม้อแปลงเริ่มทำงานครั้งแรกหรือหลังยกเครื่อง จะต้องระบายออกให้หมดตามระเบียบข้อบังคับ เพื่อหลีกเลี่ยงอากาศตกค้างที่ทำให้เกิดสัญญาณผิดพลาดจากรีเลย์แก๊ส

โวลต์ บทสรุป

ในระบบไฟฟ้าทั้งหมด แม้ว่ารีเลย์แก๊สจะเป็นเพียง "อุปกรณ์เสริมขนาดเล็ก" บนหม้อแปลงไฟฟ้า แต่ก็ช่วยปกป้องความปลอดภัยภายในของหม้อแปลงอยู่เสมอ ไม่เพียงแต่สามารถจับความผิดปกติเล็กๆ น้อยๆ ในระยะเริ่มแรกได้อย่างชัดเจน แต่ยังตัดการจ่ายไฟในช่วงเวลาสำคัญๆ ได้อย่างเด็ดขาด ซึ่งรวบรวมมูลค่าของ "สี่หรือสองการเคลื่อนไหวต่อพันปอนด์" ได้อย่างแท้จริง

ครั้งต่อไปที่คุณผ่านสถานีย่อยและเห็นหม้อแปลงขนาดใหญ่เหล่านั้นยืนเงียบ ๆ คุณอาจพูดสิ่งนี้ในใจ:

“ไม่ต้องห่วง มี 'เจ้าหน้าที่รักษาความปลอดภัย' คอยปฏิบัติหน้าที่อยู่ข้างใน”
