หม้อแปลงไฟฟ้ากำลังสามเฟส: ศูนย์กลางหลักและวิวัฒนาการทางเทคโนโลยีของระบบไฟฟ้าสมัยใหม่

เนื่องจากเป็นอุปกรณ์ไฟฟ้าหลักที่ขาดไม่ได้ในระบบไฟฟ้าสมัยใหม่ หม้อแปลงไฟฟ้ากำลังสามเฟสจึงทำหน้าที่หลักของการส่งกำลัง การแปลงแรงดันไฟฟ้า และการจับคู่อิมพีแดนซ์ ไม่ว่าจะเป็นในส่วนของเอาท์พุตแบบสเต็ปอัพของโรงไฟฟ้าขนาดใหญ่ การส่งไฟฟ้าแรงสูงพิเศษในระบบโครงข่ายไฟฟ้าข้ามภูมิภาค หรือการจ่ายไฟแบบสเต็ปดาวน์สำหรับผู้ใช้ปลายทาง หม้อแปลงไฟฟ้ากำลัง 3 เฟสมีบทบาทเป็น "ศูนย์กลางพลังงาน" ด้วยการเปลี่ยนแปลงโครงสร้างพลังงานทั่วโลกและการยกระดับเทคโนโลยีอุตสาหกรรม หม้อแปลงไฟฟ้ากำลังสามเฟสกำลังเร่งวิวัฒนาการไปสู่ความจุขนาดใหญ่ ประสิทธิภาพการใช้พลังงานสูง ความชาญฉลาด และการปกป้องสิ่งแวดล้อม

I. ภาพรวมผลิตภัณฑ์

1. หม้อแปลงไฟฟ้ากำลัง 3 เฟสเป็นอุปกรณ์หลักที่รับผิดชอบในการแปลงแรงดันไฟฟ้า การส่งและจำหน่ายไฟฟ้าในระบบส่งและจำหน่ายไฟฟ้า ประกอบด้วยวงจรแม่เหล็กหม้อแปลงเฟสเดียวสามวงจรหรือแกนสามเฟสรวมที่มีความต่างเฟส 120° ขดลวดไฟฟ้าแรงสูงและแรงต่ำมีโครงสร้างสามเฟส มีการใช้กันอย่างแพร่หลายเพื่อลดแรงดันไฟฟ้าสูง 10(6)/35kV เหลือแรงดันไฟฟ้าต่ำ 0.4kV (หรือกลับกัน) ให้แหล่งจ่ายไฟที่เสถียรและเชื่อถือได้สำหรับองค์กรอุตสาหกรรมและเหมืองแร่ อาคาร สิ่งอำนวยความสะดวกสาธารณะ และสถานีพลังงานใหม่

เมื่อเปรียบเทียบกับกลุ่มหม้อแปลงเฟสเดียว หม้อแปลงรวมสามเฟสมีข้อดีของการใช้วัสดุสูง ขนาดเล็ก การสูญเสียต่ำ และการดำเนินงานที่ประหยัด เป็นหม้อแปลงชนิดที่ใช้กันอย่างแพร่หลายในระบบไฟฟ้าสมัยใหม่

2. โครงสร้างหลักและหลักการทำงาน

การทำงานของหม้อแปลงไฟฟ้ากำลังสามเฟสเป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ และการควบคุมแรงดันไฟฟ้าทำได้โดยผ่านกระบวนการแปลงพลังงานของ "แม่เหล็กไฟฟ้า-ไฟฟ้า" ส่วนประกอบหลัก ได้แก่ แกนเหล็กที่ทำจากแผ่นเหล็กซิลิกอนซึมผ่านสูงซ้อนกัน และขดลวดไฟฟ้าแรงสูงและแรงต่ำที่ตั้งอยู่บนเสาแกนเหล็ก เมื่อกระแสสลับสามเฟสไหลเข้าสู่ขดลวดปฐมภูมิ จะเกิดฟลักซ์แม่เหล็กสำรองขึ้นในแกนเหล็ก และแรงเคลื่อนไฟฟ้าจะถูกเหนี่ยวนำให้เกิดในขดลวดทุติยภูมิ ด้วยการเปลี่ยนอัตราส่วนรอบของขดลวดปฐมภูมิและขดลวดทุติยภูมิ แรงดันไฟฟ้าจึงสามารถเพิ่มขึ้นหรือลดลงได้อย่างแม่นยำ

เพื่อให้มั่นใจถึงการทำงานของอุปกรณ์อย่างปลอดภัยและมั่นคง หม้อแปลงไฟฟ้าสามเฟสที่ทันสมัย ​​จึงติดตั้งระบบเสริมที่สมบูรณ์ ในหม้อแปลงไฟฟ้าแบบแช่น้ำมัน น้ำมันฉนวนพิเศษไม่เพียงแต่ทำหน้าที่เป็นตัวกลางฉนวนหลักเท่านั้น แต่ยังมีบทบาทในการทำความเย็นและการป้องกันในการดูดซับความร้อนจากแกนเหล็กและขดลวด และชะลอการเสื่อมสภาพของวัสดุฉนวนอีกด้วย ด้วยตัวควบคุมน้ำมัน รีเลย์แก๊ส วาล์วระบายแรงดัน และระบบควบคุมอุณหภูมิอัจฉริยะ ทำให้สามารถตรวจสอบสถานะของอุปกรณ์แบบเรียลไทม์และตอบสนองต่อข้อผิดพลาดภายในได้อย่างรวดเร็ว ในหม้อแปลงชนิดแห้ง วัสดุฉนวนทนความร้อนสูงและเทคโนโลยีระบายความร้อนด้วยอากาศถูกนำมาใช้เพื่อตอบสนองสถานการณ์การใช้งานที่มีข้อกำหนดการป้องกันอัคคีภัยที่สูงมาก เช่น พื้นที่หนาแน่นในเมืองและอาคารสูง

ครั้งที่สอง หมวดหมู่ผลิตภัณฑ์หลัก

1. หม้อแปลงไฟฟ้าแบบแช่น้ำมันสามเฟส (ซีรี่ส์ S11/S13/S20/S22)

คุณสมบัติโครงสร้าง: แกนเหล็กทำจากการเคลือบหลายขั้นตอนของแผ่นเหล็กซิลิกอนที่มีการซึมผ่านสูงและขดลวดแรงดันสูง/ต่ำมักจะพันด้วยลวดทองแดงปราศจากออกซิเจนหรือฟอยล์ทองแดง น้ำมันฉนวนแร่ (10#/25#/45#) ใช้เป็นฉนวนและสื่อกระจายความร้อน ถังน้ำมันลูกฟูกที่ปิดสนิทสามารถแยกอากาศและความชื้นได้อย่างมีประสิทธิภาพ

วิธีการทำความเย็น: ONAN (การระบายความร้อนด้วยตัวเองแบบแช่น้ำมัน) ความจุขนาดใหญ่สามารถติดตั้งระบบระบายความร้อนด้วยอากาศแบบบังคับได้

สถานการณ์ที่เกี่ยวข้อง: สถานีย่อยกลางแจ้ง, สวนอุตสาหกรรม, การเปลี่ยนแปลงโครงข่ายไฟฟ้าในชนบท, สถานีย่อยแบบกล่อง, การเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์/พลังงานลม ฯลฯ

2. หม้อแปลงไฟฟ้ากำลังแห้ง 3 เฟส (ซีรีส์ SCB11/SCB14/SCB18)

คุณสมบัติโครงสร้าง: ใช้กระบวนการหล่อสูญญากาศอีพอกซีเรซิน (ประเภท SCB) หรือกระบวนการทำให้มีขึ้น (ประเภท SG) ไม่มีน้ำมันเป็นฉนวน สารหน่วงไฟ ป้องกันการระเบิด เสียงต่ำ มักจะติดตั้งเกราะป้องกัน IP20 หรือสูงกว่าและพัดลมควบคุมอุณหภูมิ

สถานการณ์ที่เกี่ยวข้อง: ห้องกระจายพลังงานในอาคารสูง ห้างสรรพสินค้าใต้ดิน โรงพยาบาล ศูนย์ข้อมูล รถไฟใต้ดิน สนามบิน และสถานที่ในร่มอื่น ๆ ที่มีข้อกำหนดการป้องกันอัคคีภัยและการคุ้มครองสิ่งแวดล้อมสูง

3. หม้อแปลงไฟฟ้าสามเฟสพิเศษ

รวมถึงหม้อแปลงประหยัดพลังงานโลหะผสมอสัณฐาน (SH15/SCBH15), หม้อแปลงควบคุมแรงดันไฟฟ้าขณะโหลด (ซีรีส์ SZ), หม้อแปลงวงจรเรียงกระแส, หม้อแปลงกันระเบิดในเหมือง (KBSG) และหม้อแปลงสเต็ปอัพเฉพาะพลังงานใหม่ ฯลฯ ซึ่งสามารถปรับแต่งได้ตามสภาพการทำงาน

ที่สาม พารามิเตอร์ทางเทคนิคหลัก

*พารามิเตอร์แผ่นป้ายควรเป็นไปตามมาตรฐานที่เกี่ยวข้อง เช่น GB 1094 "Power Transformer" และ GB/T 6451 / GB/T 10228

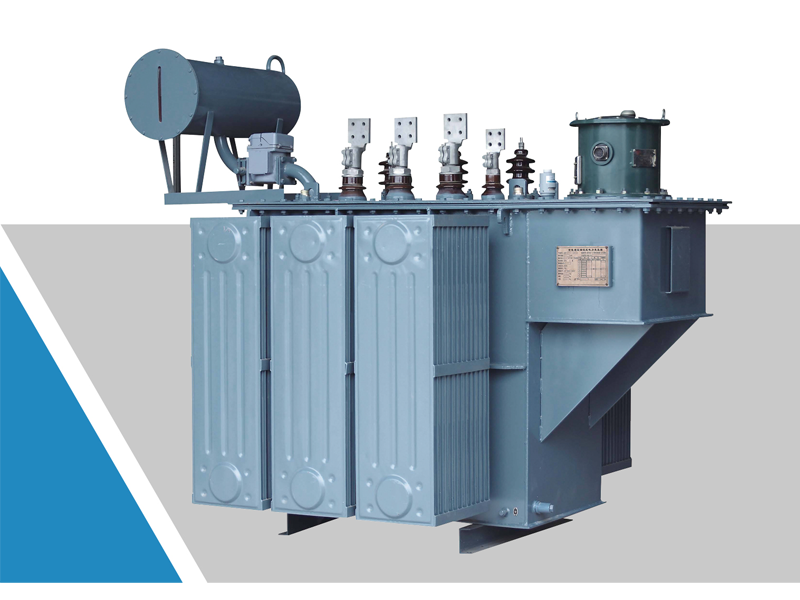

น้ำมันสามเฟสแช่อยู่บนหม้อแปลงควบคุมแรงดันไฟฟ้าโหลด

IV. ข้อดีของผลิตภัณฑ์

• ประสิทธิภาพสูงและประหยัดพลังงาน: หม้อแปลงชนิดแห้งแบบจุ่มน้ำมัน S20/S22 และหม้อแปลงชนิดแห้ง SCB14/SCB18 รุ่นใหม่ มีการสูญเสียขณะไม่มีโหลดต่ำกว่าผลิตภัณฑ์รุ่นเก่าอย่างมีนัยสำคัญ ซึ่งเป็นไปตามข้อกำหนดด้านประสิทธิภาพพลังงานของประเทศระดับ 2 ขึ้นไป

• การทำงานที่เชื่อถือได้: การออกแบบโครงสร้างที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ขดลวดใช้ตัวนำทองแดงและเทคโนโลยีเสริมแรงซึ่งมีความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่ง

• ความปลอดภัยและการปกป้องสิ่งแวดล้อม: หม้อแปลงชนิดแห้งปราศจากน้ำมันและไม่ติดไฟ เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่น หม้อแปลงจุ่มน้ำมันมีการปิดผนึกอย่างสมบูรณ์และป้องกันการรั่วซึม และติดตั้งระบบป้องกันหลายอย่าง เช่น วาล์วปล่อยแรงดันและรีเลย์แก๊ส

• บำรุงรักษาง่าย: ชนิดปิดผนึกสนิทแบบแช่น้ำมันสามารถขจัดความจำเป็นในการเปลี่ยนน้ำมันระหว่างการทำงาน โดยพื้นฐานแล้วหม้อแปลงชนิดแห้งต้องการการกำจัดฝุ่นและการตรวจสอบอุณหภูมิเป็นประจำเท่านั้น

V. ข้อเสนอแนะในการเลือก

• ห้องจ่ายพลังงานกลางแจ้ง/อิสระ/ความจุขนาดใหญ่ (≥1000kVA) → ให้ความสำคัญกับหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันสามเฟส (S13/S20/S22) ซึ่งมีความประหยัดที่ดีและมีความสามารถในการโอเวอร์โหลดสูง
• ข้อกำหนดในการป้องกันอัคคีภัยในอาคาร/ชั้นใต้ดิน/ที่มีประชากรหนาแน่น/สูง → ต้องใช้หม้อแปลงไฟฟ้าชนิดแห้ง 3 เฟส (SCB14/SCB18) ซึ่งปราศจากน้ำมันและปลอดภัยกว่า
• ใส่ใจกับการประหยัดพลังงานในการใช้งานระยะยาว → พิจารณาหม้อแปลงน้ำมันโลหะผสมอสัณฐาน (SH15) หรือหม้อแปลงแห้งโลหะผสมอสัณฐาน (SCBH15)
• พื้นที่ที่มีโหลดผันผวนมากหรือแรงดันไฟฟ้าไม่เสถียร → ตัวเลือกประเภทการควบคุมแรงดันไฟฟ้าขณะโหลด (ซีรีส์ SZ)

วี. ความก้าวหน้าทางเทคโนโลยีและการเพิ่มประสิทธิภาพ

ในช่วงไม่กี่ปีที่ผ่านมา ประเทศของเราได้สร้างความสำเร็จที่มีชื่อเสียงระดับโลกในการพัฒนาหม้อแปลงไฟฟ้ากำลังสามเฟส ยกตัวอย่างหม้อแปลงไฟฟ้า 220-kV เครื่องแรกของประเทศที่มีความจุสามเฟสสูงสุดหนึ่งล้านหน่วยเป็นตัวอย่าง ทีม R&D สามารถเอาชนะปัญหาความร้อนสูงเกินไปของชิ้นส่วนโครงสร้างที่เกิดจากการรั่วไหลของฟลักซ์แม่เหล็กสูง ด้วยวิธีการคำนวณทางแม่เหล็กไฟฟ้าที่เป็นนวัตกรรมและการเพิ่มประสิทธิภาพโครงสร้างขดลวด ในเวลาเดียวกัน การใช้โครงสร้างนำน้ำมันหล่อเย็นใหม่และเทคโนโลยีป้องกันแม่เหล็กได้ปรับปรุงการกระจายความร้อนอย่างมีประสิทธิภาพของผลิตภัณฑ์และความสามารถในการดำเนินการที่สูญเสียต่ำอย่างมาก ความก้าวหน้าทางเทคโนโลยีเหล่านี้ไม่เพียงแต่เติมเต็มช่องว่างในประเทศเท่านั้น แต่ยังทำให้ระดับการผลิตในประเทศของฉันในด้านหม้อแปลงไฟฟ้าแรงสูงความจุขนาดใหญ่ขึ้นสู่แถวหน้าของโลกอีกด้วย

ในแง่ของวัสดุและการออกแบบ โดยทั่วไปแล้วหม้อแปลงรุ่นใหม่จะใช้แผ่นเหล็กซิลิกอนการสูญเสียต่ำและกระบวนการชุบด้วยแรงดันสุญญากาศ (VPI) ซึ่งช่วยลดกระแสที่ไม่มีโหลดและการคายประจุบางส่วนได้อย่างมีประสิทธิภาพ สำหรับสภาพการทำงานที่ซับซ้อน ผลิตภัณฑ์บางอย่างยังแนะนำโครงสร้างป้องกันแม่เหล็กไฟฟ้าหลายชั้นและโมดูลปราบปรามฮาร์มอนิกประสิทธิภาพสูงเพื่อควบคุมความผิดเพี้ยนของฮาร์มอนิกรวม (THD) ของแรงดันไฟฟ้าเอาท์พุตในระดับที่ต่ำมาก ให้การรับประกันพลังงานที่บริสุทธิ์และเสถียรสำหรับการผลิตที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ และสาขาอื่นๆ ที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับคุณภาพของแหล่งจ่ายไฟ

ปกเกล้าเจ้าอยู่หัว สถานการณ์การใช้งานที่หลากหลายและการพัฒนาแบบกำหนดเอง

การประยุกต์ใช้หม้อแปลงไฟฟ้ากำลังแบบสามเฟสได้ทะลุขอบเขตของระบบโครงข่ายไฟฟ้าแบบเดิมไปแล้ว และได้รับการบูรณาการอย่างลึกซึ้งเข้ากับสถานการณ์ที่เกิดขึ้นใหม่และสถานการณ์พิเศษต่างๆ ในด้านพลังงานใหม่ ไม่ว่าจะเป็นการเชื่อมต่อแบบขั้นบันไดและโครงข่ายของแผงเซลล์แสงอาทิตย์แบบกระจาย หรือการจ่ายพลังงานที่ทนต่อความชื้นและความร้อนของฟาร์มกังหันลม หม้อแปลงชนิดพิเศษได้แสดงให้เห็นถึงความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดี ในความร่วมมือทางอุตสาหกรรมข้ามชาติ หม้อแปลงไฟฟ้าสามเฟสแบบปรับแต่งได้ได้กลายเป็น "สะพาน" เพื่อให้มั่นใจว่าอุปกรณ์นำเข้ามีการทำงานที่มั่นคง เพื่อตอบสนองความแตกต่างของมาตรฐานกริดในประเทศต่างๆ (เช่น การปรับแรงดันไฟฟ้าของโครงข่ายไฟฟ้าของจีนและอินเดีย)

เมื่อเผชิญกับสภาพแวดล้อมที่รุนแรง เช่น ระดับความสูงและความแตกต่างของอุณหภูมิที่สูงมาก หม้อแปลงสมัยใหม่จึงรับประกันการทำงานที่เชื่อถือได้ในระยะยาวภายใต้สภาวะของอากาศบางๆ และรังสีอัลตราไวโอเลตที่รุนแรง โดยการปรับท่ออากาศระบายความร้อนให้เหมาะสม เพิ่มความสามารถในการเป็นฉนวนและป้องกันรังสียูวี และใช้การออกแบบการกัดกร่อนของสเปรย์ป้องกันเกลือ นอกจากนี้ ด้วยการบูรณาการเทคโนโลยี IoT หม้อแปลงอัจฉริยะที่ติดตั้งโมดูลการสื่อสาร 5G สามารถตรวจสอบข้อมูลบนคลาวด์แบบเรียลไทม์ คำเตือนข้อผิดพลาด และการวินิจฉัยระยะไกล ซึ่งส่งเสริมการเปลี่ยนแปลงการทำงานของอุปกรณ์และการบำรุงรักษาจาก "การซ่อมแซมเชิงรับ" เป็น "การป้องกันเชิงรุก"

8. การเปลี่ยนแปลงสีเขียวและแนวโน้มในอนาคต

ด้วยเป้าหมาย "คาร์บอนคู่" มาตรฐานประสิทธิภาพการใช้พลังงานของหม้อแปลงไฟฟ้ากำลังสามเฟสจึงได้รับการอัปเกรดอย่างครอบคลุม มาตรฐานแห่งชาติล่าสุดแบ่งประสิทธิภาพการใช้พลังงานของหม้อแปลงออกเป็นหลายระดับ ผลิตภัณฑ์ประสิทธิภาพการใช้พลังงานระดับแรกสามารถกู้คืนส่วนต่างของราคาการลงทุนเริ่มแรกได้ในเวลาอันสั้น เนื่องจากการสูญเสียทองแดงและการสูญเสียธาตุเหล็กที่ต่ำมาก ในเวลาเดียวกัน การส่งเสริมและการใช้วัสดุฉนวนที่เป็นมิตรต่อสิ่งแวดล้อม (เช่น น้ำมันเอสเทอร์สังเคราะห์และน้ำมันซิลิโคน) ช่วยลดความเสี่ยงของมลพิษในดินและน้ำที่เกิดจากการรั่วไหลของน้ำมันแร่ได้อย่างมีประสิทธิภาพ

เมื่อมองไปสู่อนาคต หม้อแปลงไฟฟ้ากำลังสามเฟสจะไม่เป็นเพียงอุปกรณ์แปลงพลังงานคงที่อีกต่อไป แต่จะพัฒนาไปในทิศทางที่ชาญฉลาด เป็นมิตรต่อสิ่งแวดล้อม และยืดหยุ่นมากขึ้น ด้วยการพัฒนาอย่างรวดเร็วของระบบส่งกำลัง UHV ไมโครกริดอัจฉริยะ และระบบกักเก็บพลังงาน หม้อแปลงไฟฟ้ากำลังแบบสามเฟสจะยังคงมีบทบาทสำคัญที่ไม่สามารถทดแทนได้ในการสร้างระบบพลังงานใหม่ที่สะอาด มีประสิทธิภาพ และปลอดภัย
