หม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน: คืออะไรกันแน่? พวกเขาทำอะไร?

I. หม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซินคืออะไร

หม้อแปลงชนิดแห้งอีพอกซีเรซินใช้อีพอกซีเรซินเป็นวัสดุฉนวน ขดลวดไฟฟ้าแรงสูงและแรงต่ำพันด้วยเทปทองแดง (ฟอยล์) และอีพอกซีเรซินจะถูกเทและแข็งตัวในสุญญากาศเพื่อสร้างโครงสร้างไฟเบอร์กลาสที่มีความแข็งแรงสูง ฉนวนเกรด F และ H หม้อแปลงชนิดแห้งอาศัยการหมุนเวียนอากาศหรือความเย็นแบบบังคับอากาศเพื่อกระจายความร้อน และไม่มีน้ำมันหม้อแปลง

เนื่องจากมีคุณสมบัติทนไฟ ป้องกันการระเบิด และไม่ต้องบำรุงรักษา จึงมีการใช้กันอย่างแพร่หลายในรถไฟใต้ดินในเมือง อาคารสูง สนามบิน โรงพยาบาล ศูนย์กลางการค้า และสถานที่อื่นๆ ที่มีข้อกำหนดด้านอัคคีภัยและความปลอดภัยสูง

ครั้งที่สอง ลักษณะกระบวนการของหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน

1. การขึ้นรูปแบบหล่อด้วยขดลวด: ขดลวดแรงดันสูงและต่ำจะถูกหล่อด้วยส่วนผสมของอีพอกซีเรซินในสถานะสุญญากาศ และก่อตัวเป็นก้อนที่มีความหนาแน่นและแข็งหลังจากการแข็งตัว

2. ระบบฉนวน: ส่วนใหญ่ใช้อีพอกซีเรซินเป็นฉนวนหลักและใช้ใยแก้วเป็นวัสดุเสริมแรง ไม่ต้องใช้น้ำมันเป็นฉนวนและเป็นอุปกรณ์ฉนวนแข็ง

3. วิธีการทำความเย็น: โดยทั่วไปคือ AN (การระบายความร้อนด้วยอากาศตามธรรมชาติ) หรือ AF (การระบายความร้อนด้วยอากาศแบบบังคับ) ติดตั้งตัวควบคุมอุณหภูมิและพัดลมไหลตามแนวแกน ทำให้สามารถสตาร์ทและหยุดพัดลมได้โดยอัตโนมัติตามอุณหภูมิโหลด ผลิตภัณฑ์บางชนิดอนุญาตให้มีการโอเวอร์โหลดในระยะสั้น

ที่สาม ข้อดีและข้อเสียหลักของหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน

ข้อดี:

1. ความปลอดภัยสูงและเป็นมิตรต่อสิ่งแวดล้อม

• ทนไฟและการระเบิด: อีพอกซีเรซินนั้นเป็นวัสดุหน่วงไฟ หน่วงไฟ และดับเพลิงได้ในตัว ซึ่งช่วยลดความเสี่ยงในการเกิดไฟไหม้และการระเบิดโดยพื้นฐาน
• ปราศจากมลภาวะ: ไม่มีน้ำมันเป็นฉนวน ช่วยลดโอกาสที่น้ำมันจะรั่วไหลไปสู่ดินและแหล่งน้ำ มันสะอาดมาก

2. คุณสมบัติทางไฟฟ้าและทางกลที่ดีเยี่ยม

• ความแข็งแรงของฉนวนสูง: อีพอกซีเรซินที่บ่มแล้วจะสร้างชั้นฉนวนที่มีความหนาแน่นพร้อมประสิทธิภาพของฉนวนที่ดีและทนต่อแรงกระแทกจากฟ้าผ่าได้ดี
• ความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่ง: ขดลวดถูกแข็งตัวเป็นขดลวดที่มีความแข็งแรงสูงทั้งหมด พร้อมด้วยความแข็งแรงทางกลที่สูงมาก และสามารถทนต่อผลกระทบทางไฟฟ้าไดนามิกขนาดใหญ่ที่เกิดขึ้นเมื่อเกิดไฟฟ้าลัดวงจรอย่างกะทันหัน

3. การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม

• ป้องกันความชื้นและกันฝุ่น: ชั้นเรซินปิดผนึกสามารถแยกความชื้น ฝุ่น และก๊าซที่มีฤทธิ์กัดกร่อนได้อย่างมีประสิทธิภาพ และยังสามารถทำงานได้ตามปกติในสภาพแวดล้อมที่มีความชื้น 100%
• ค่าบำรุงรักษาต่ำ: ไม่จำเป็นต้องอุ่นก่อนใช้งาน และไม่จำเป็นต้องทำให้แห้งหลังจากปิดเครื่อง งานบำรุงรักษารายวันมีน้อย

4. ประสิทธิภาพสูง ประหยัดพลังงาน และดีไซน์กะทัดรัด

• การสูญเสียต่ำ: ด้วยการเพิ่มประสิทธิภาพแกนเหล็ก (เช่นการใช้แผ่นเหล็กซิลิกอนคุณภาพสูง) และการออกแบบที่คดเคี้ยว การสูญเสียที่ไม่มีโหลดและโหลดต่ำมากและผลการประหยัดพลังงานมีความสำคัญ
• ขนาดเล็กและน้ำหนักเบา: ด้วยประสิทธิภาพการเป็นฉนวนสูงของอีพอกซีเรซิน ขนาดและน้ำหนักจึงเล็กกว่าหม้อแปลงแบบจุ่มน้ำมันที่มีความจุเท่ากัน จึงประหยัดพื้นที่ในการติดตั้งและต้นทุนการก่อสร้างทางแพ่ง
• เสียงรบกวนต่ำ: ใช้เทคโนโลยีและวัสดุขั้นสูง เสียงการทำงานจึงต่ำ เหมาะสำหรับโรงพยาบาล ที่พักอาศัย ฯลฯ ที่ไวต่อเสียงรบกวน

ข้อเสีย:

• ความต้านทานต่ออุณหภูมิค่อนข้างจำกัด: เกรดฉนวนที่ใช้กันทั่วไปคือ F (155°C) หรือ H (180°C) อุณหภูมิการทำงานในระยะยาวมักจะจำกัดอยู่ที่ประมาณ 120°C~140°C และความสามารถในการโอเวอร์โหลดไม่ดีเท่ากับชนิดแช่น้ำมัน
• ความเสี่ยงของการคายประจุและการแตกร้าวบางส่วน: หากกระบวนการเทไม่ได้รับการควบคุมอย่างเข้มงวด (เช่น ฟองอากาศและการผสมที่ไม่สม่ำเสมอ) อาจเกิดการคายประจุบางส่วนได้ง่าย ภายใต้การเปลี่ยนแปลงที่เย็นและร้อนจัดหรือความเครียดเชิงกล อีพอกซีเรซินอาจมีความเสี่ยงที่จะเกิดการแตกร้าว
• ต้นทุนสูง: ต้นทุนการซื้อครั้งแรกมักจะสูงกว่าหม้อแปลงจุ่มน้ำมันที่มีกำลังการผลิตเท่ากัน

IV. การบำรุงรักษาและข้อผิดพลาดทั่วไปของหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน

• ประเด็นสำคัญประจำวัน: ใส่ใจกับรูปลักษณ์ภายนอก (รอยแตก รอยรั่วไหล) อุณหภูมิ (การควบคุมอุณหภูมิ/จุดร้อน) และเสียงที่ผิดปกติ รักษาความสะอาดของฉนวน พื้นผิวขดลวด และท่อลม เพื่อป้องกันการสะสมของฝุ่นส่งผลต่อการกระจายความร้อนและฉนวน
• การตรวจสอบ/การทดสอบเป็นประจำ: ความต้านทานของฉนวน, ความต้านทาน DC, แรงดันไฟฟ้าทนไฟ AC, การคายประจุบางส่วน ฯลฯ การตรวจสอบตัวยึดและการต่อสายดินก็มีความสำคัญเช่นกัน

ปัญหาทั่วไป:

• Winding Overheating: มักเกี่ยวข้องกับการโอเวอร์โหลด การระบายอากาศไม่ดี หรืออายุมากขึ้น อาจปรากฏเป็นการเปลี่ยนสีของอีพอกซี กลิ่นไหม้ หรือความร้อนสูงเกินไปเฉพาะจุด
• การคายประจุบางส่วน: อาจเกิดจากฉนวนที่ชื้น/เสียหาย สายไฟฟ้า/สายดินที่ไม่ดี ฯลฯ และเร่งการเสื่อมสภาพเมื่อเวลาผ่านไป
• เสียง/การสั่นสะเทือนที่ผิดปกติ: อาจเกี่ยวข้องกับปัญหาการยึดแกน ตัวยึดหลวม โหลดฮาร์โมนิค เสียงสะท้อน ฯลฯ

V. พารามิเตอร์ทางเทคนิคทั่วไปของหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน

ต่อไปนี้เป็นช่วงพารามิเตอร์ทางเทคนิคทั่วไปสำหรับหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน และค่าเฉพาะจะแตกต่างกันไปขึ้นอยู่กับรุ่นและผู้ผลิต:

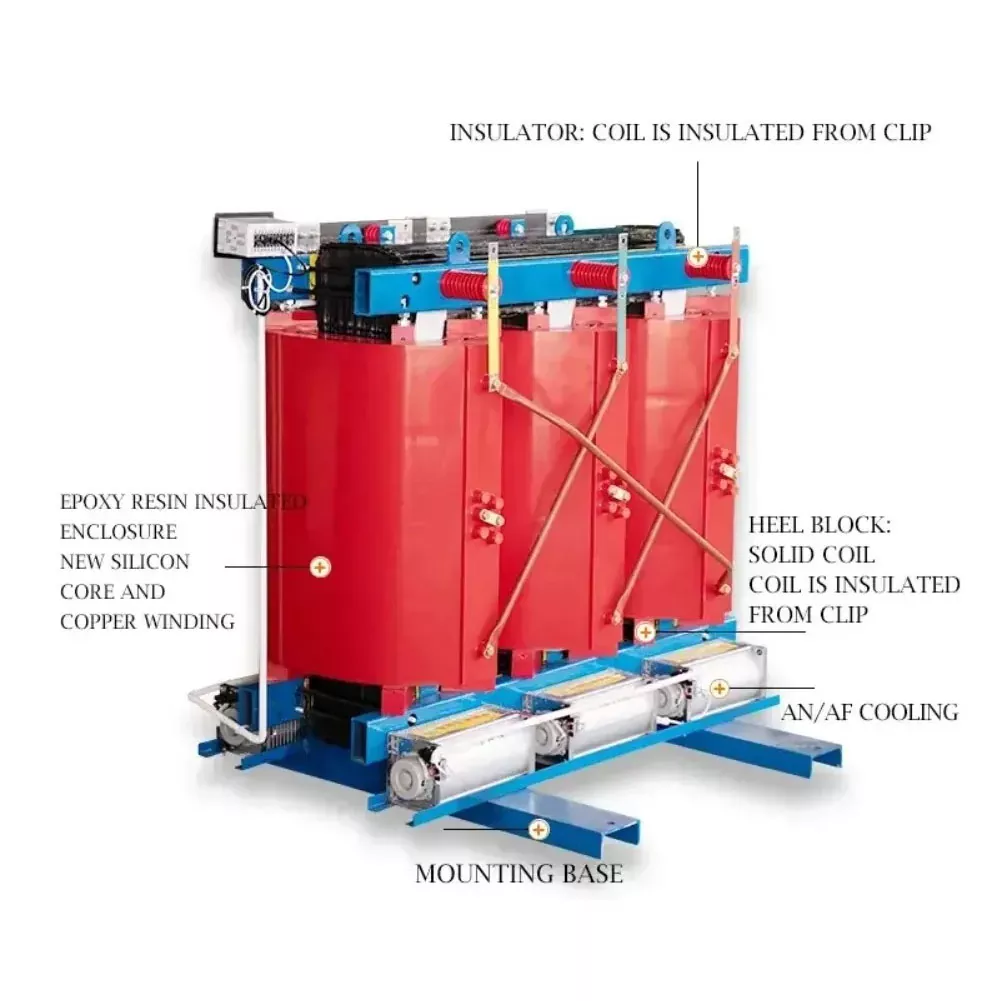

บริษัทเรามีหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซินมีให้เลือก

วี. พื้นที่การใช้งานหลักของหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน

หม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซินเหมาะอย่างยิ่งสำหรับสถานที่ต่อไปนี้ที่มีข้อกำหนดด้านความปลอดภัยและสิ่งแวดล้อมสูง:

• สิ่งอำนวยความสะดวกสาธารณะในเมือง: อาคารสูง ศูนย์กลางการค้า สนามบิน สถานีรถไฟใต้ดิน อุโมงค์ สนามกีฬา ฯลฯ
• สถาบันที่สำคัญ: โรงพยาบาล ศูนย์ข้อมูล โรงละคร โรงเรียน ห้องปฏิบัติการ ฯลฯ เพื่อให้มั่นใจถึงความต่อเนื่องและความน่าเชื่อถือของแหล่งจ่ายไฟ
• สภาพแวดล้อมทางอุตสาหกรรม: โรงงานเคมี โรงไฟฟ้านิวเคลียร์ เหมืองแร่ โรงไฟฟ้า และสภาพแวดล้อมที่รุนแรงอื่นๆ ซึ่งมีก๊าซไวไฟ ระเบิดได้ หรือมีฤทธิ์กัดกร่อน
• สาขาพลังงานใหม่: การผลิตพลังงานลม โรงไฟฟ้าพลังงานแสงอาทิตย์ ฯลฯ
