ทำความเข้าใจโดยสรุป: อะไรคือเทคโนโลยีหลักและแอปพลิเคชันที่จำเป็นสำหรับสวิตช์เกียร์แรงดันต่ำ?

สวิตช์เกียร์แรงดันต่ำเป็นอุปกรณ์หลักในระบบจ่ายไฟและระบบจำหน่ายสมัยใหม่ ส่วนใหญ่ใช้สำหรับการกระจายพลังงาน การควบคุมวงจร การป้องกันการโอเวอร์โหลด การป้องกันการลัดวงจร การป้องกันการรั่วไหลของดิน และการตรวจสอบพลังงาน มีการใช้กันอย่างแพร่หลายในโรงงาน อาคาร ศูนย์ข้อมูล โรงพยาบาล ห้างสรรพสินค้า วิศวกรรมเทศบาล และสาขาอื่นๆ ด้วยโครงสร้างที่กะทัดรัด ความปลอดภัยและความน่าเชื่อถือสูง การบำรุงรักษาที่สะดวก และความชาญฉลาดสูง จึงเป็นอุปกรณ์สำคัญที่ช่วยให้ระบบไฟฟ้าทำงานได้อย่างมีเสถียรภาพ บทความนี้จะแนะนำประเด็นทางเทคนิคหลักของสวิตช์เกียร์แรงดันต่ำในแง่ของโครงสร้าง พารามิเตอร์ ประสิทธิภาพ การเลือก และการใช้งาน

1. ส่วนประกอบหลักของสวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันต่ำทั่วไปใช้โครงสร้างแยกอิสระสามช่อง เพื่อความปลอดภัย ความน่าเชื่อถือ และการบำรุงรักษาที่สูงขึ้น:

ก.ช่องเบรกเกอร์: วางแนวตั้ง สามารถใส่เซอร์กิตเบรกเกอร์ได้หลายตัว แต่ละวงจรแยกออกจากกันโดยไม่มีการรบกวน

บี.ห้องรถบัส: ตั้งอยู่ด้านหลังช่องเบรกเกอร์และแยกออกจากกันด้วยฉากกั้นฉนวนเพื่อป้องกันการแพร่กระจายของข้อผิดพลาดได้อย่างมีประสิทธิภาพ

ค.ช่องใส่สายเคเบิล: ตั้งอยู่ด้านหลังหรือด้านหน้าตู้ สะดวกต่อการเชื่อมต่อสายเคเบิลและบำรุงรักษา มีพื้นที่กว้างขวาง และสายไฟที่ได้มาตรฐาน

ตามรูปแบบการใช้งานและการบำรุงรักษา:

ดี.ด้านหลังสามารถเข้าถึงได้: โครงสร้างมาตรฐานแบบดั้งเดิมพร้อมพื้นที่บำรุงรักษาขนาดใหญ่

อี.ด้านหน้าสามารถเข้าถึงได้: ติดผนังได้ลึกน้อยกว่า ประหยัดพื้นที่

การออกแบบช่องแยกอิสระช่วยหลีกเลี่ยงการสัมผัสกับชิ้นส่วนที่มีไฟฟ้าโดยไม่ตั้งใจระหว่างการบำรุงรักษา จำกัดช่วงข้อผิดพลาดของส่วนโค้ง และปรับปรุงความปลอดภัยของอุปกรณ์และบุคลากรอย่างมาก

2. พารามิเตอร์พิกัดที่สำคัญ

3. ดัชนีประสิทธิภาพไฟฟ้าหลัก

a. พิกัดกระแสทนต่อการลัดวงจร (SCCR)

กระแสไฟฟ้าลัดวงจรสูงสุดที่สวิตช์เกียร์สามารถทนได้อย่างปลอดภัยในช่วงเวลาสั้นๆ ระหว่างเกิดข้อผิดพลาด ซึ่งจะกำหนดความต้านทานไฟฟ้าลัดวงจรของอุปกรณ์และเป็นการรับประกันที่สำคัญสำหรับการทำงานที่ปลอดภัย

b. ระยะเวลาอันสั้นทนต่อการจัดอันดับปัจจุบัน

กระแสไฟฟ้าลัดวงจรที่สวิตช์เกียร์สามารถรับได้โดยไม่มีการเสียรูปหรือความเสียหายภายในระยะเวลาที่กำหนด (ปกติคือ 1 วินาทีหรือ 0.5 วินาที) ทำให้มั่นใจได้ว่าระบบจะไม่พังภายใต้สภาวะความผิดปกติ

c. คะแนนขัดจังหวะ

กระแสไฟลัดสูงสุดที่เบรกเกอร์สามารถขัดจังหวะได้อย่างปลอดภัย จะต้องมากกว่ากระแสไฟฟ้าลัดวงจรที่คาดไว้ของระบบ มิฉะนั้น จะทำให้เกิดการระเบิดหรือไฟไหม้ได้

d. ระดับการป้องกันน้ำเข้า (ระดับ IP)

· IP30: ป้องกันการสัมผัสนิ้วกับชิ้นส่วนที่มีไฟฟ้า

· IP40: ป้องกันการเข้ามาของวัตถุแปลกปลอมที่มีเส้นผ่านศูนย์กลาง ≥1 มม

· IP54: กันฝุ่นและกันน้ำกระเซ็น เหมาะสำหรับสภาพแวดล้อมที่ชื้นและมีฝุ่นมาก

e. ขีดจำกัดการเพิ่มขึ้นของอุณหภูมิ

ตามมาตรฐานแห่งชาติ อุณหภูมิที่เพิ่มขึ้นของสวิตช์เกียร์ภายใต้การทำงานระยะยาวที่กระแสไฟที่กำหนดจะต้องไม่เกินขีดจำกัด ทำให้มั่นใจได้ถึงเสถียรภาพของฉนวนและอายุการใช้งานที่ยาวนานขึ้น

4. ประเด็นสำคัญทางเทคนิคหลักของสวิตช์เกียร์แรงดันต่ำ

(1)โครงสร้างตู้และเทคโนโลยีการแบ่งส่วน

ใช้ช่องแยกอิสระสามช่อง: ช่องเบรกเกอร์ ช่องรถบัส และช่องสายเคเบิล ช่วยป้องกันการแพร่กระจายของส่วนโค้งได้อย่างมีประสิทธิภาพ และปรับปรุงความปลอดภัยในการทำงานและการบำรุงรักษา

(2)ทนต่อการลัดวงจรและเทคโนโลยีทนต่อระยะเวลาอันสั้น

มีความต้านทานการลัดวงจรที่แข็งแกร่ง จับคู่ SCCR อย่างเคร่งครัดและทนต่อกระแสไฟในระยะเวลาอันสั้นเพื่อให้แน่ใจว่าไม่มีการเสียรูป การเคลื่อนที่ของบัส หรือการล่มสลายของระบบภายใต้ข้อผิดพลาด

(3)การหยุดชะงักของเซอร์กิตเบรกเกอร์และเทคโนโลยีการประสานงานแบบเลือก

ความสามารถในการแตกหักเป็นไปตามกระแสไฟฟ้าขัดข้องของระบบสูงสุด การเลือกภูมิภาคเกิดขึ้นได้ผ่านการหน่วงเวลาอันสั้นและการประสานงานการป้องกันทันที โดยจำกัดการหยุดทำงานเฉพาะวงจรที่ชำรุดเท่านั้น

(4)การออกแบบระบบบัสบาร์และการควบคุมอุณหภูมิที่เพิ่มขึ้น

รูปแบบบัสบาร์ที่มีความต้านทานต่ำ การสูญเสียต่ำ และการกระจายความร้อนสูงเพื่อควบคุมอุณหภูมิที่เพิ่มขึ้นในการทำงานในระยะยาวอย่างเคร่งครัด เพื่อให้มั่นใจถึงความจุกระแส อายุการใช้งานของฉนวน และความเสถียรของอุปกรณ์

(5)เทคโนโลยีการป้องกันและการวัดแบบบูรณาการ

ผสานรวมการโอเวอร์โหลด การลัดวงจร ดินรั่ว แรงดันไฟเกิน แรงดันตก การสูญเสียเฟส และการป้องกันส่วนโค้ง พร้อมด้วยมิเตอร์และเซ็นเซอร์อัจฉริยะเพื่อความปลอดภัยรอบด้าน

(6)เทคโนโลยีอัจฉริยะและดิจิทัล

รองรับการตรวจสอบออนไลน์ การควบคุมระยะไกล การแจ้งเตือนล่วงหน้าเกี่ยวกับข้อผิดพลาด สถิติพลังงาน และเครือข่ายการสื่อสาร อัปเกรดเป็นการทำงานบนคลาวด์อัจฉริยะแบบอัตโนมัติ

(7)การป้องกันทางเข้าและการปรับตัวด้านสิ่งแวดล้อม

ตรงตามเกรดการป้องกัน IP30–IP54 ปรับให้เข้ากับความชื้น ฝุ่น การกัดกร่อน สภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำเพื่อความคล่องตัวและความทนทานที่ดีขึ้น

(8)การออกแบบแบบโมดูลาร์และมาตรฐาน

หน่วยโมดูลาร์ อินเทอร์เฟซที่ได้มาตรฐาน และการขยายที่ยืดหยุ่น ช่วยลดระยะเวลาในการผลิต การติดตั้ง และการทดสอบการใช้งาน และลดต้นทุนโดยรวม

5. ฟังก์ชั่นการป้องกัน

สวิตช์เกียร์แรงดันต่ำมาพร้อมกับการป้องกันที่หลากหลายเพื่อความปลอดภัยของระบบ:

l การป้องกันการโอเวอร์โหลด

l ป้องกันการลัดวงจรทันที

l การป้องกันการหน่วงเวลาลัดวงจรลัดวงจร

l ความผิดปกติของกราวด์ / การป้องกันการรั่วไหลของดิน

l การป้องกันแรงดันไฟฟ้าเกินและแรงดันตก

l การสูญเสียเฟสและการป้องกันลำดับเฟส

l การตรวจจับข้อผิดพลาดส่วนโค้ง (AFD)

l สวิตช์เกียร์อัจฉริยะขั้นสูงยังให้:

l การตรวจสอบอุณหภูมิออนไลน์

l การตรวจสอบการปล่อยบางส่วน

l การวิเคราะห์คุณภาพไฟฟ้า

l สัญญาณเตือนข้อผิดพลาดระยะไกล

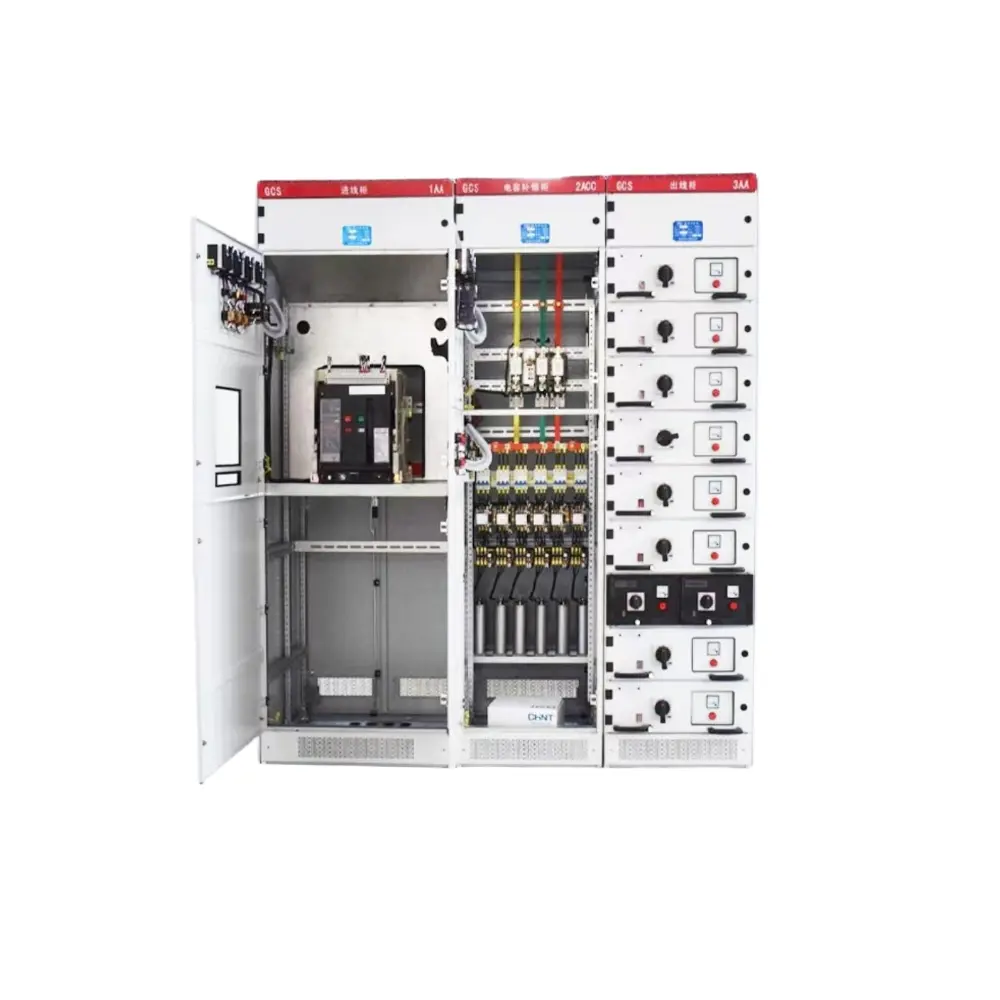

6. ประเภทโครงสร้างทั่วไป

สวิตช์เกียร์ชนิดคงที่

โครงสร้างเรียบง่าย ต้นทุนต่ำ ความน่าเชื่อถือสูง เหมาะสำหรับสถานการณ์การกระจายพลังงานทั่วไป

สวิตช์เกียร์ชนิดลิ้นชัก

แต่ละวงจรมีลิ้นชักอิสระ การบำรุงรักษาสามารถทำได้โดยการดึงลิ้นชักเดี่ยวออกมาโดยไม่เกิดไฟฟ้าดับ โดยไม่กระทบต่อวงจรอื่นๆ เหมาะสำหรับโรงพยาบาล ศูนย์ข้อมูล และสายการผลิตที่ต้องการความน่าเชื่อถือสูง

สวิตช์ชนิดถอดได้

สามารถถอดเบรกเกอร์หลักออกได้ทั้งหมดเพื่อการบำรุงรักษาที่ปลอดภัยและรวดเร็วยิ่งขึ้น

7. ความแตกต่างระหว่างสวิตช์เกียร์แรงดันต่ำและสวิตช์บอร์ด

สวิตช์เกียร์: เซอร์กิตเบรกเกอร์แบบปิดแยกส่วนแบบถอดได้ ทนทานต่อระยะเวลาอันสั้น 30 รอบ รองรับการประสานงานแบบเลือกสรร มีความปลอดภัยสูง

แผงสวิตช์: โครงสร้างแบบเปิด, เบรกเกอร์วงจรคงที่, ทนทานต่อระยะเวลาสั้น ๆ เพียง 3 รอบ, ต้นทุนที่ต่ำกว่า

สวิตช์เกียร์เหมาะสำหรับโหลดหลัก คัปปลิ้ง และโหลดที่สำคัญ แผงสวิตช์ใช้สำหรับการกระจายพลังงานเทอร์มินัล

8. สวิตช์เกียร์แรงดันต่ำอัจฉริยะ

สวิตช์เกียร์อัจฉริยะผสานรวม:

① เบรกเกอร์วงจรอัจฉริยะ

② เซ็นเซอร์กระแส / แรงดัน / อุณหภูมิ

③ อุปกรณ์ป้องกันที่ใช้ไมโครโปรเซสเซอร์

④ เครื่องมือการจัดการพลังงาน

⑤ การสื่อสาร 4G / WiFi / อีเธอร์เน็ต

รองรับ:

① การตรวจสอบและควบคุมระยะไกล

② สถิติและการวิเคราะห์การใช้พลังงาน

③ สัญญาณเตือนล่วงหน้าและการบันทึกอัตโนมัติ

④ เชื่อมโยงกับระบบจำหน่ายไฟฟ้าอัจฉริยะ

เป็นการกำหนดค่ามาตรฐานสำหรับโรงงานอัจฉริยะ อาคารอัจฉริยะ และศูนย์ข้อมูล

9. กรณีการใช้งานทั่วไป

l โรงงานผลิตรถยนต์ขนาดใหญ่

ให้การกระจายกำลังหลักและการควบคุมมอเตอร์สำหรับโรงปฏิบัติงานการปั๊ม การเชื่อม การพ่นสี และการประกอบ สวิตช์เกียร์อัจฉริยะแบบลิ้นชักช่วยให้สามารถบำรุงรักษาได้อย่างต่อเนื่องและระบุตำแหน่งข้อผิดพลาดได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงความต่อเนื่องในการผลิตตลอด 24 ชั่วโมงทุกวัน

l ศูนย์ข้อมูลขนาดใหญ่ (ระดับ IV)

ใช้การกระจายพลังงานซ้ำซ้อนแบบดูอัลบัส ซึ่งสนับสนุนแหล่งจ่ายไฟของตู้ที่มีความหนาแน่นสูงพร้อมการสลับระดับมิลลิวินาที ความพร้อมใช้งานของระบบสูงถึง 99.999% เหมาะสำหรับการทำงาน 7 × 24 อย่างต่อเนื่อง

l อาคารพาณิชย์ขนาดใหญ่และห้างสรรพสินค้า

จำหน่ายพลังงานไฟฟ้าแสงสว่าง ระบบ HVAC ลิฟต์ ระบบดับเพลิง และวงจรร้านค้า การตรวจสอบลูปอัจฉริยะและสถิติการใช้พลังงานช่วยเพิ่มประสิทธิภาพการจัดการพลังงานและลดต้นทุนการดำเนินงาน

l พืชน้ำในเมืองและโรงบำบัดน้ำเสีย

จ่ายไฟให้กับปั๊ม พัดลม กริด และระบบจ่ายสารในสภาพแวดล้อมที่ชื้นและมีฝุ่นมาก การป้องกันที่สมบูรณ์ช่วยให้มั่นใจได้ว่าน้ำประปาและการบำบัดน้ำเสียของเทศบาลจะทำงานได้อย่างมีเสถียรภาพ

l โรงพยาบาลและศูนย์การแพทย์เกรดเอ

จ่ายไฟแบบ Dual-Power ที่มีความน่าเชื่อถือสูงสำหรับห้องผ่าตัด, ICU, ห้องปฏิบัติการ และศูนย์การถ่ายภาพ การสลับการหยุดชะงักเป็นศูนย์รับประกันความปลอดภัยทางการแพทย์

l สถานีไฟฟ้าพลังงานแสงอาทิตย์และพลังงานลม

ใช้สำหรับการบรรจบกันของอินเวอร์เตอร์ การควบคุมที่เชื่อมต่อกับกริด และการกระจายพลังงานการจัดเก็บพลังงาน เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงพร้อมการป้องกันความปลอดภัยที่สมบูรณ์

l สนามบินและศูนย์กลางการขนส่งทางรถไฟ

รับประกันการจ่ายไฟที่เชื่อถือได้สูงสำหรับอาคารผู้โดยสาร ระบบรักษาความปลอดภัย การจองตั๋ว และแสงสว่าง การสลับอัตโนมัติด้วยพลังงานคู่รับประกันการทำงานของศูนย์กลางการขนส่งอย่างต่อเนื่อง

l ที่อยู่อาศัยแนวสูงและชุมชนอัจฉริยะ

ใช้สำหรับอาคารระบบจำหน่ายไฟฟ้า ไฟสาธารณะ การดับเพลิง ลิฟต์ และเสาชาร์จ โครงสร้างที่กะทัดรัดและการป้องกันที่สมบูรณ์ช่วยปรับปรุงคุณภาพไฟฟ้าของชุมชน

10. ขนาดตลาดและแนวโน้มการพัฒนา

ขนาดตลาด

ตลาดโลก: ประมาณ 54–56 พันล้านดอลลาร์สหรัฐในปี 2568 คาดว่าจะเกิน 83 พันล้านดอลลาร์สหรัฐภายในปี 2575 โดยมี CAGR อยู่ที่ 6%–7%

ตลาดจีน: ประมาณ 1.69 แสนล้านหยวนในปี 2568 เติบโตที่ 7.8% เทียบรายปี จีนเป็นตลาดเดียวที่ใหญ่ที่สุดในโลก คิดเป็นสัดส่วนมากกว่า 21% ของส่วนแบ่งทั่วโลก

ปัจจัยขับเคลื่อนหลัก: ระบบไฟฟ้าใหม่ ศูนย์ข้อมูล พลังงานใหม่ การผลิตอัจฉริยะ โครงสร้างพื้นฐานในเมือง และการชาร์จรถยนต์ไฟฟ้า

แนวโน้มการพัฒนา

ความฉลาดกลายเป็นมาตรฐาน

เบรกเกอร์อัจฉริยะ เซ็นเซอร์ IoT การตรวจสอบบนคลาวด์ การเตือนข้อผิดพลาดล่วงหน้า และ O&M ระยะไกลถูกนำมาใช้อย่างกว้างขวาง โดยเปลี่ยนจาก "การป้องกันแบบพาสซีฟ" ไปเป็น "การทำนายแบบแอ็คทีฟ"

ความน่าเชื่อถือและการอัพเกรดความปลอดภัยที่สูงขึ้น

การป้องกันส่วนโค้ง การตรวจสอบการปล่อยประจุบางส่วน การตรวจสอบการเพิ่มขึ้นของอุณหภูมิ และการประสานงานแบบเลือกเป็นสิ่งสำคัญ ระดับ IP ที่สูงขึ้นและความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่งขึ้น

สีเขียวและประหยัดพลังงาน

รถโดยสารและส่วนประกอบสูญเสียต่ำ ประสิทธิภาพสูง วัสดุคาร์บอนต่ำ และกระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม ซึ่งสอดคล้องกับเป้าหมายความเป็นกลางทางคาร์บอน

ส่วนแบ่งที่สูงกว่าของประเภทลิ้นชัก/แบบถอนได้

การเติบโตอย่างรวดเร็วในอุตสาหกรรม ศูนย์ข้อมูล โรงพยาบาล ฯลฯ สนับสนุนการบำรุงรักษาแบบไม่หยุดนิ่งและรับประกันการจ่ายไฟอย่างต่อเนื่อง

การปรับตัวอย่างลึกซึ้งต่อพลังงานใหม่

โซลูชันพิเศษสำหรับ PV พลังงานลม การจัดเก็บพลังงาน และการชาร์จ EV พร้อมการป้องกันการชาร์จย้อนกลับ การป้องกันแรงดันไฟฟ้าเกิน และการควบคุมที่เชื่อมต่อกับกริด

โมดูลาร์ ได้มาตรฐาน กะทัดรัด

การติดตั้งเร็วขึ้น ใช้พื้นที่น้อยลง การขยายที่ยืดหยุ่นสำหรับแหล่งจ่ายไฟที่มีความหนาแน่นสูงและการจัดส่งที่รวดเร็ว

บทสรุป

เนื่องจากอุปกรณ์หลักของระบบจำหน่ายไฟฟ้าแรงดันต่ำ การออกแบบโครงสร้าง การกำหนดค่าการป้องกัน และกระบวนการผลิตของสวิตช์เกียร์แรงดันต่ำส่งผลโดยตรงต่อความน่าเชื่อถือของแหล่งจ่ายไฟ ความปลอดภัยของอุปกรณ์ และความปลอดภัยของบุคลากร ด้วยแรงผลักดันจากแนวโน้มของความชาญฉลาด การทำให้เป็นมิตรกับสิ่งแวดล้อม ความน่าเชื่อถือสูง และการแยกส่วน อุตสาหกรรมจะเติบโตอย่างต่อเนื่อง ความสามารถระดับสูง มีแบรนด์ และระดับโลกจะกลายเป็นความสามารถในการแข่งขันที่สำคัญ การเลือกสวิตช์เกียร์คุณภาพสูงและเชื่อถือได้สามารถปรับปรุงเสถียรภาพของระบบจ่ายไฟได้อย่างมีประสิทธิภาพ ลดความเสี่ยงต่อข้อผิดพลาด และให้การสนับสนุนที่มั่นคงสำหรับพลังงานที่ปลอดภัยและมีเสถียรภาพ

คำถามที่พบบ่อย

1. สวิตช์เกียร์แรงดันต่ำส่วนใหญ่ใช้ที่ไหน?

ใช้ในโรงงาน พื้นที่อยู่อาศัย ห้างสรรพสินค้า โรงพยาบาล ศูนย์ข้อมูล และโครงการเทศบาลสำหรับการจ่าย การควบคุม และการป้องกันไฟฟ้า

2.โครงสร้างหลักมีกี่ประเภท?

ประเภทคงที่ ประเภทลิ้นชัก และประเภทถอนได้ เลือกตามข้อกำหนดด้านความน่าเชื่อถือ

3.การจัดอันดับ IP หมายถึงอะไร?

IP30/IP40 สำหรับสภาพแวดล้อมภายในอาคารปกติ IP54 กันฝุ่นและกันน้ำกระเซ็น เหมาะสำหรับพื้นที่ชื้นและมีฝุ่นมาก

4.การประสานงานแบบคัดเลือกคืออะไร?เฉพาะเบรกเกอร์ที่อยู่ใกล้กับวงจรข้อบกพร่องมากที่สุดเท่านั้น เพื่อหลีกเลี่ยงปัญหาไฟฟ้าดับขนาดใหญ่และปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

5.ข้อดีของสวิตช์อัจฉริยะคืออะไร?

การตรวจสอบระยะไกล การแจ้งเตือนล่วงหน้าเกี่ยวกับข้อผิดพลาด สถิติพลังงาน การบันทึกอัตโนมัติ การทำงานแบบอัตโนมัติและชาญฉลาด

6. สวิตช์เกียร์สามารถปรับแต่งได้หรือไม่?

ใช่ เรารองรับการปรับแต่งกระแส แรงดัน วงจร ฟังก์ชัน ขนาด และระดับการป้องกัน

7. เวลาในการจัดส่งคืออะไร?

7-15 วันสำหรับผลิตภัณฑ์มาตรฐาน 15-30 วันสำหรับโครงการที่กำหนดเอง
