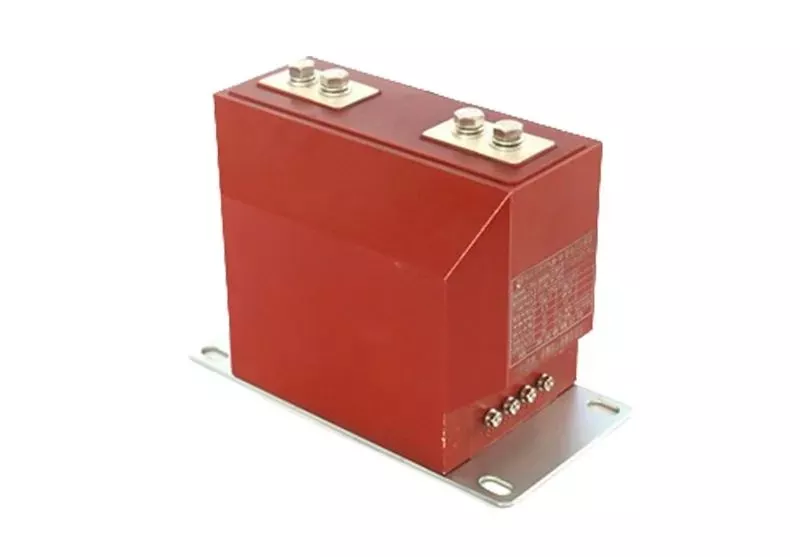

LZZBJ หม้อแปลงกระแสชนิดโพสต์แบบหล่ออีพอกซีเรซินเสริมแรง

Ceho จำหน่ายหม้อแปลงกระแสไฟฟ้าชนิดหล่อแบบโพสต์ชนิดหล่อเสริมด้วยเรซินอีพ็อกซี่เสริมแรง LZZBJ คุณภาพสูง ทนต่อการแตกร้าวและทนต่อแรงกระแทก เหมาะสำหรับตู้ที่มีความเค้นเชิงกลสูง เสาที่ปิดสนิท: P1/P2 เป็นแท่งทองแดง/อะลูมิเนียม M10-M16 หรือแท่งสองรู มีฐาน 4 × Φ 14 มม. และสามารถติดตั้งได้ทุกทิศทาง โลหะผสมไมโครคริสตัลไลน์หรือแกนแผ่นเหล็กซิลิคอนคุณภาพสูงที่ใช้ในหม้อแปลงมีคุณสมบัติการซึมผ่านของแม่เหล็กสูงและมีความเป็นเส้นตรงของข้อผิดพลาดที่ดี เทอร์มินอลรอง: 6-12 คอร์ภายในฝาครอบป้องกัน สามารถขยายได้ด้วยขดลวดคู่ (0.2S/0.5/5P10/10P10) หรือสามขดลวด (การวัดแสง + การป้องกัน + ค่าตกค้าง) อุณหภูมิต่ำ: -25 ℃ ถึง +40 ℃ ระดับความสูง: ≤ 2,000 ม. (3,000 ม. สำหรับประเภทที่ราบสูง) ความชื้น: 95% ไม่มีการควบแน่น; เกรดสารหน่วงไฟ V-0, CTI ≥ 600 เป็นไปตาม RoHS น้ำหนัก: 25-35 กก. สำหรับคลาส 10 kV; 24 kV เกรด 32-45 กก. 40.5 kV ชั้น ≤ 81 กก.

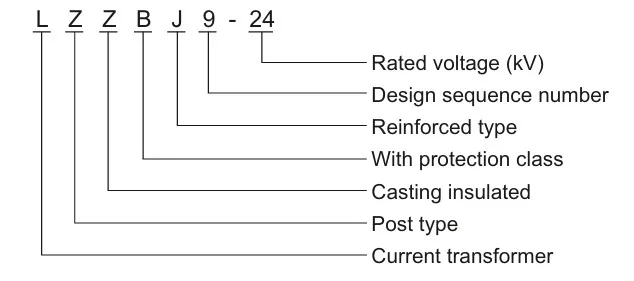

แบบอย่าง

พารามิเตอร์ผลิตภัณฑ์

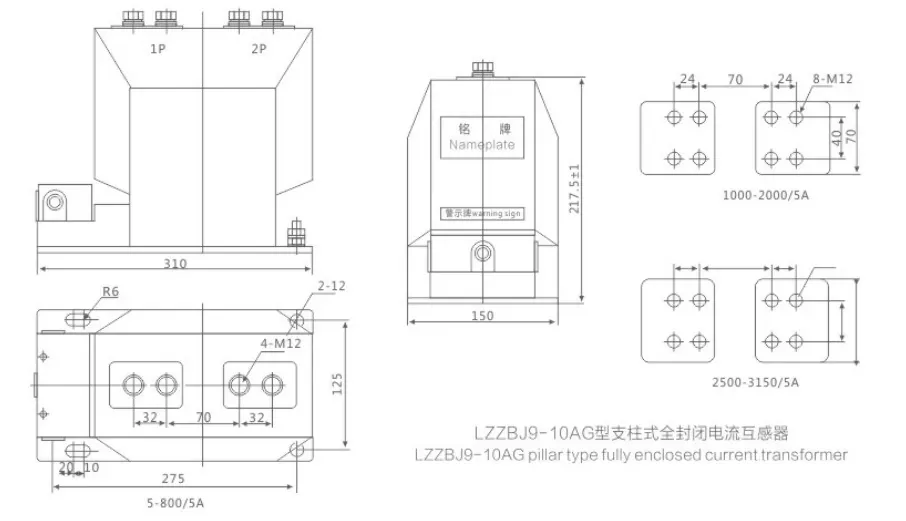

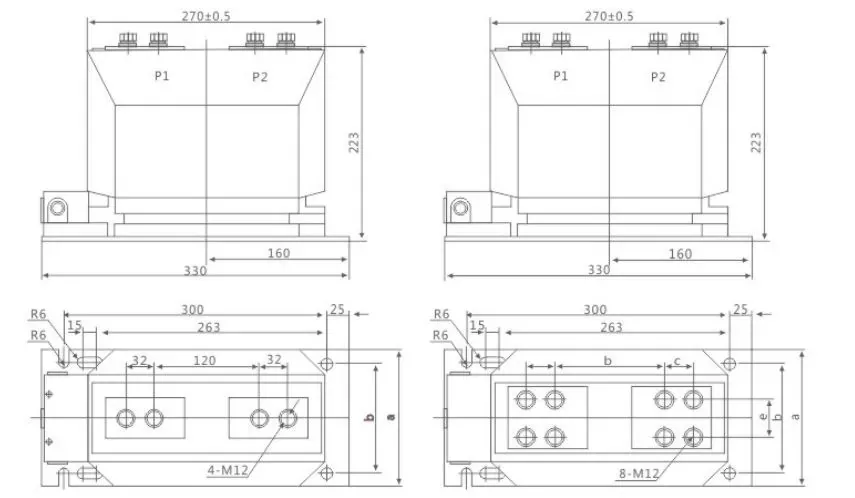

การวาดภาพ

ตรวจสอบการเลือกอย่างรวดเร็ว

1. พิกัดแรงดันไฟฟ้า → เลือก 7.2kV / 12kV / 24kV / 40.5kV

2. พิกัดกระแสไฟฟ้าหลัก → ตามข้อกำหนดโหลดหรือบัสบาร์ (100A, 300A, 600A, 1,250A)

3. ความแม่นยำและโหลด → การวัด 0.2S/0.5 (10-20 VA); ป้องกัน 5P10/10P15 (15-30 VA)

4. กระแสความร้อนระยะสั้น → จับคู่กระแสลัดวงจรของระบบ (20 kA, 31.5 kA, 50 kA, 80 kA/1 s)

5. วิธีการติดตั้ง → การติดตั้งเสาตรง/ด้านข้าง/การติดตั้งแบบกลับหัว ฐานได้รับการแก้ไขด้วยสลักเกลียวขยาย 4-M12

6. ข้อกำหนดพิเศษ: ระดับความสูง 3,000 ม. อุณหภูมิต่ำ -40 ℃ ป้องกันมลพิษเกรด III อัตราการเปลี่ยนแปลงแบบคู่ ประเภทก๊อก พร้อมฝาครอบป้องกัน
