สายไฟแรงดันปานกลาง

Cceho เป็นผู้ผลิตและผู้จำหน่ายสายไฟแรงดันปานกลางชั้นนำ โดยนำเสนอบริการ OEM/ODM ด้วยราคาโรงงานที่แข่งขันได้! สายเคเบิลพิกัด 5kV- 35kV ใช้สำหรับวงจรจำหน่ายในการติดตั้งทางอุตสาหกรรมและเชิงพาณิชย์ สายไฟแรงดันปานกลางเหมาะสำหรับใช้ในสถานที่เปียกหรือแห้ง ติดตั้งในสนามแข่ง ท่อ และอากาศเปิด ฝังในอากาศหรือโดยตรงตามที่ NEC อนุญาต อุณหภูมิไม่เกิน 105°C (MV105)

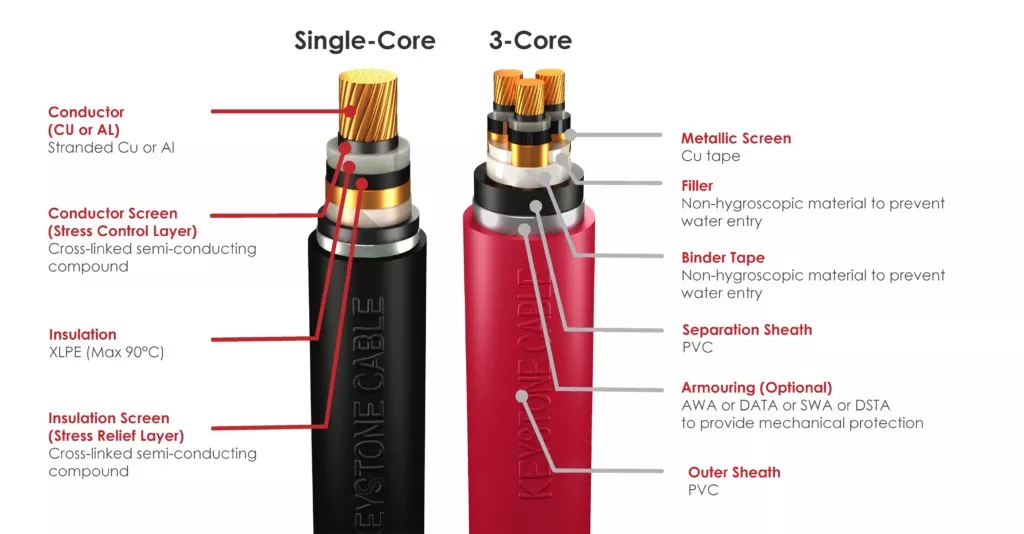

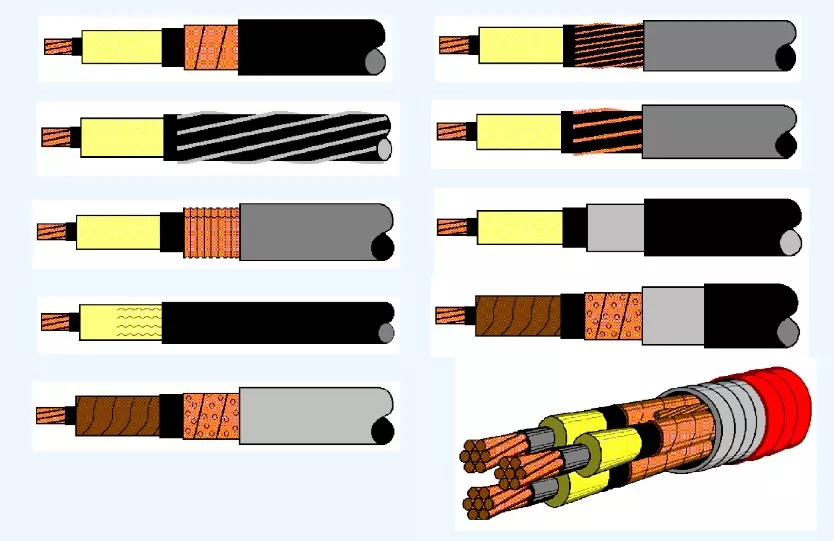

การก่อสร้างสายเคเบิล MV

คอนดักเตอร์

ตัวนำไฟฟ้าที่เราใช้สำหรับการก่อสร้างสาย MV มี 2 ประเภท: ทองแดงและอะลูมิเนียม

· ทองแดง: ผลิตจากทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์เกิน 99.95%

· อะลูมิเนียม: ดึงจากแท่งอะลูมิเนียมที่มีความบริสุทธิ์ขั้นต่ำ 99.70%

หน้าจอตัวนำ

หน้าจอตัวนำของเราเป็นสารประกอบกึ่งตัวนำแบบ cross-linked ที่อัดรีดซึ่งครอบคลุมตัวนำโลหะ ชั้นนี้ทำหน้าที่เป็นจุดเค้นในฉนวน ซึ่งอาจส่งผลให้ความทนทานในระยะยาวลดลง

หน้าจอฉนวน

หน้าจอฉนวนเป็นสารประกอบกึ่งตัวนำแบบ cross-linked ที่อัดรีดเหนือฉนวน ให้พื้นผิวเรียบ โดยทำหน้าที่เป็นวัสดุเปลี่ยนผ่านระหว่างฉนวนที่มีสนามไฟฟ้ากับตะแกรงโลหะนำไฟฟ้า ซึ่งมีสนามไฟฟ้าเป็นศูนย์ ดังนั้นจึงช่วยลดความเครียดที่ชั้นฉนวนได้

หน้าจอเมทัลลิก

โดยทั่วไปตะแกรงโลหะจะประกอบด้วยชั้นของเทปทองแดงที่ใช้ขดลวดโดยมีการทับซ้อนกันเหนือตะแกรงฉนวน หน้าจอโลหะในสายเคเบิลแบบ 3 คอร์ช่วยให้แน่ใจว่าสนามไฟฟ้ายังคงอยู่ในแกนสายเคเบิล

การประกอบสายเคเบิล (อุปกรณ์เสริม)

สำหรับสายเคเบิลแบบ 3 คอร์ การระบุชื่อ (สีน้ำตาล สีดำ สีเทา) จะถูกวางไว้ใต้ตะแกรงโลหะก่อนที่จะวางแกน

มีการใช้สารตัวเติมโพลีโพรพีลีนที่ไม่ดูดความชื้นระหว่างแกนที่วางไว้เพื่อให้สายเคเบิลโดยรวมมีรูปร่างเป็นวงกลม เทปโพลีโพรพีลีนหรือเทป PETP (โพลีเอสเตอร์) ถูกใช้เป็นเทปกั้นเหนือแกนที่วางไว้

เปลือกแยก (ไม่จำเป็น)

สายเคเบิลหุ้มเกราะทั้งหมดมีชั้นอัดขึ้นรูปของปลอกแยก PVC สีดำ, MDPE หรือ LSZH ที่ใช้ทับแกนหรือแกนที่วางไว้เพื่อป้องกันการกัดกร่อนโดยการแยกโลหะชนิดต่างๆ และหลีกเลี่ยงผลกระทบจากไฟฟ้า

เกราะ (ไม่จำเป็น)

ในสายเคเบิลหุ้มเกราะ เกราะจะถูกนำไปใช้กับปลอกแยกเพื่อการป้องกันทางกลเพิ่มเติม สายเคเบิลแบบแกนเดี่ยวใช้สายอะลูมิเนียม (AWA), เกราะเทปอะลูมิเนียมสองชั้น (DATA) ในขณะที่สายเคเบิลแบบมัลติคอร์ใช้เกราะลวดเหล็กชุบสังกะสี (SWA) หรือเกราะเทปเหล็กชุบสังกะสีสองชั้น (DSTA)

เปลือกนอก

สายไฟแรงดันปานกลางทั้งหมดมีชั้นนอกของ PVC , MDPE หรือ LSZH ที่ผ่านการอัดรีดเหนือแกนกลาง แกนที่หุ้มไว้ หรือเกราะ เปลือกนอกซึ่งมักเป็นสีดำจะช่วยปกป้องสายเคเบิลจากแสงแดดและปลวก อาจมีสีอื่นให้ตามข้อตกลงระหว่างผู้ผลิตและผู้ซื้อ
