สายไฟแรงดันต่ำ

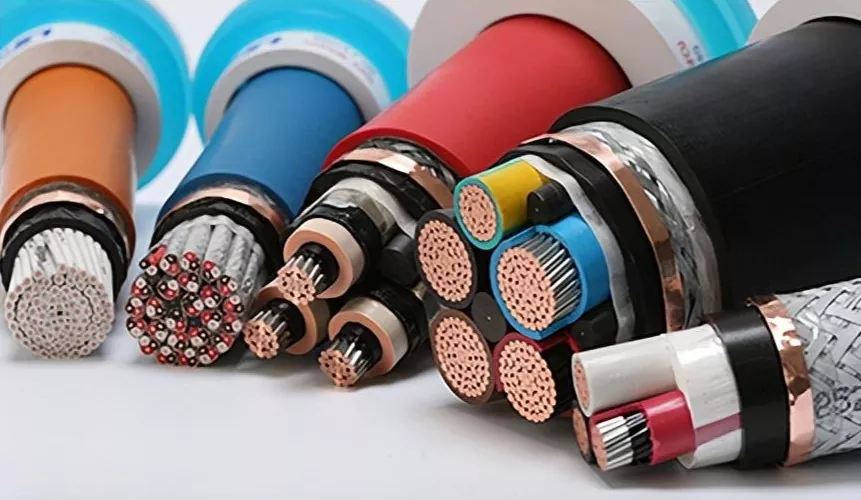

ขายส่งสายไฟแรงดันต่ำโดยตรงจากโรงงาน – ส่วนลด 50% สำหรับการสั่งซื้อจำนวนมาก สายเคเบิลของ Ceho ประกอบด้วยสายเคเบิลถาด UL ในขนาดกำลังไฟ และสายเคเบิล CSA Teck 90 (ตัวนำ 3 ตัวพร้อมกราวด์หรือตัวนำ 4 ตัวพร้อมผลิตภัณฑ์กราวด์) มีให้เลือกหลายแบบทั้งแบบป้องกันหรือหุ้มเกราะ ไม่ว่าคุณจะเลือกสายเคเบิลแบบใด คุณจะได้สัมผัสกับความน่าเชื่อถือที่โดดเด่นและประสิทธิภาพสูงสุด สายไฟแรงดันต่ำเป็นส่วนประกอบสำคัญในระบบไฟฟ้ากำลังสมัยใหม่ ซึ่งได้รับการออกแบบมาเพื่อส่งไฟฟ้าผ่านเครือข่ายแรงดันต่ำ (LV) แรงดันไฟฟ้าปานกลาง (MV) และไฟฟ้าแรงสูง (HV) ได้อย่างมีประสิทธิภาพ สายไฟฟ้าเหล่านี้มีคุณสมบัติการนำไฟฟ้าที่ดีเยี่ยม ฉนวนที่แข็งแกร่ง และทนทานต่อความร้อนและสภาพอากาศได้ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรม การพาณิชย์ และโครงสร้างพื้นฐาน ด้วยวัสดุขั้นสูงและวิศวกรรมที่มีความแม่นยำ สายไฟจึงรับประกันการส่งผ่านพลังงานที่ปลอดภัย เสถียร และยาวนานในสภาพแวดล้อมที่หลากหลาย

โมดูลกำหนดขนาดสายไฟแรงดันต่ำ

เห็นได้ชัดว่าสภาพแวดล้อมการติดตั้งที่แตกต่างกันต้องใช้การออกแบบสายเคเบิลและวัสดุที่แตกต่างกัน โมดูลการเลือกของ Ceho สามารถคำนวณขนาดสายเคเบิลสำหรับตำแหน่งเฉพาะในเครือข่ายตามมาตรฐานใดๆ ต่อไปนี้:

● มาตรฐาน IEC 60364 5-52: การติดตั้งระบบไฟฟ้าแรงดันต่ำ – ส่วนที่ 5-52: การเลือกและติดตั้งอุปกรณ์ไฟฟ้า – ระบบการเดินสาย

● วิธีการของ NEC: รหัสไฟฟ้าแห่งชาติ NFPA-70-2011

โมดูลนี้เหมาะสำหรับระบบสามเฟส/เฟสเดียวที่สมดุลตามแนวรัศมี การคำนวณรองรับวัสดุตัวนำทองแดงหรืออลูมิเนียม และวัสดุฉนวนหรือประเภทสายเคเบิลที่เป็นไปตามมาตรฐานที่เกี่ยวข้อง

การคำนวณ

● ความสามารถในการรองรับกระแสไฟฟ้า – โดยคำนึงถึงวิธีการติดตั้งสายเคเบิล ซอฟต์แวร์จะกำหนดขนาดสายเคเบิลตามความสามารถในการรองรับกระแสไฟที่ติดตั้งไว้ ปัจจัยที่ต้องพิจารณาเมื่อเลือกสายไฟแรงดันต่ำรวมถึงแต่ไม่จำกัดเพียง ความต้านทานความร้อนและอุณหภูมิของดิน และการจัดกลุ่มวงจร

● ขีดจำกัดแรงดันตกภายใต้สภาวะการทำงานปกติ – คำนวณตามสูตรแรงดันตกคร่อมมาตรฐาน ซอฟต์แวร์จะกำหนดขนาดสายเคเบิลตามขีดจำกัดแรงดันไฟฟ้าตกที่ระบุ สายไฟแรงดันต่ำคำนึงถึงความต้านทานของสายเคเบิล รีแอกแตนซ์ และความยาว และให้ข้อมูลเกี่ยวกับแรงดันไฟฟ้าตกสูงสุดที่อนุญาต

● ความสามารถในการทนต่อการลัดวงจร (มาตรฐาน IEC เท่านั้น) – คำนวณการเพิ่มขึ้นของอุณหภูมิการลัดวงจรโดยพิจารณาจากกระแสฟอลต์สูงสุดและระยะเวลาฟอลต์ พารามิเตอร์เหล่านี้สามารถกำหนดหรือขึ้นอยู่กับการวิเคราะห์การลัดวงจรที่ดำเนินการ

● หากทำการคำนวณหลายครั้งบนอุปกรณ์เดียวกัน จะมีการกำหนดขนาดที่เหมาะสมที่สุด และจะแนะนำสายเคเบิลเฉพาะจากไลบรารีเคเบิล

● กระแสโหลดเต็มและตัวประกอบกำลังอาจขึ้นอยู่กับการวิเคราะห์การไหลของกำลังที่ดำเนินการหรือกำหนดโดยผู้ใช้

ห้องสมุดเคเบิล

ประเภทสายเคเบิลเป็นปัจจัยสำคัญในการเลือกสายเคเบิล ซอฟต์แวร์ของ Ceho ประกอบด้วยไลบรารีเคเบิลที่ครอบคลุมซึ่งประกอบด้วยสายเคเบิลแบบแกนเดียว สามแกน และสามแกนพร้อมตัวนำกราวด์ ข้อมูลการกำหนดค่าที่ระบุและสายเคเบิลทั้งหมดพร้อมสำหรับการคำนวณ

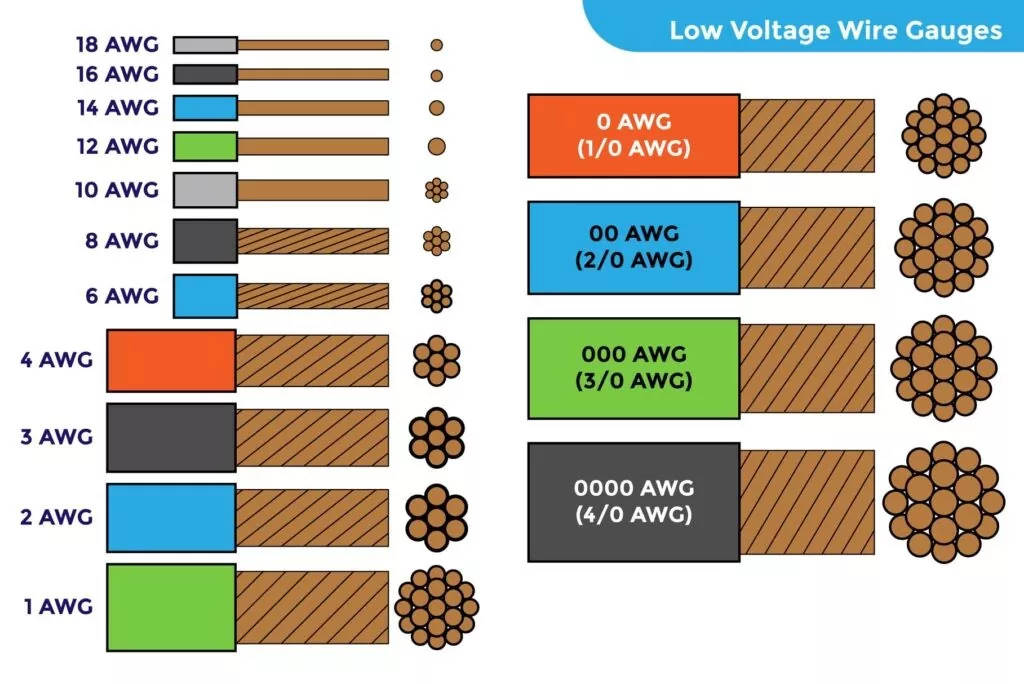

8 ขั้นตอนในการเลือกและปรับขนาดสายไฟแรงดันต่ำ

1. กำหนดข้อกำหนดในการโหลด

คำนวณความต้องการกระแสไฟฟ้าตามกำลังของอุปกรณ์ เวลาใช้งาน และประเภทโหลด (ต่อเนื่อง/ไม่สม่ำเสมอ) เพื่อให้แน่ใจว่าสายเคเบิลสามารถรับน้ำหนักได้อย่างเสถียรเป็นเวลานาน ‌

2. เลือกประเภทสายเคเบิล

เลือกวัสดุฉนวน (เช่น โพลีเอทิลีนแบบเชื่อมขวาง) วัสดุตัวนำ (ทองแดงหรืออลูมิเนียม) และโครงสร้าง (แกนเดี่ยวหรือหลายแกน) ตามสถานการณ์การใช้งาน (เช่น โรงไฟฟ้านิวเคลียร์ การใช้งานทางอุตสาหกรรมหรือทางแพ่ง) ‌

3. คำนวณความสามารถในการรองรับกระแสไฟ

คำนวณความสามารถในการรับกระแสไฟฟ้าที่อนุญาตโดยพิจารณาจากพื้นที่หน้าตัดของสายเคเบิล อุณหภูมิโดยรอบ และวิธีการวาง (เช่น การฝังโดยตรง ท่อร้อยสาย หรือเหนือศีรษะ) เพื่อให้แน่ใจว่าจะไม่เกินค่าที่กำหนด ‌

4. พิจารณาการป้องกันไฟฟ้าลัดวงจร

ตรวจสอบความสามารถในการทนต่อการลัดวงจรของสายเคเบิลเพื่อให้แน่ใจว่าสามารถทนต่อช่วงระยะเวลาหนึ่งภายใต้กระแสไฟลัดได้ (เช่น ความสามารถในการทนต่อการลัดวงจรที่โรงไฟฟ้านิวเคลียร์ AP1000 ต้องการ) ‌

5. ประเมินแรงดันไฟฟ้าตก

คำนวณแรงดันไฟฟ้าตกในสายและตรวจสอบให้แน่ใจว่าความผันผวนของแรงดันไฟฟ้าที่ปลายอยู่ภายในช่วงที่อนุญาต (ปกติคือ ≤5%) เพื่อหลีกเลี่ยงการทำงานที่ผิดปกติของอุปกรณ์ ‌

6. การวิเคราะห์ทางเศรษฐศาสตร์

เปรียบเทียบการลงทุนเริ่มแรก (CAPEX) และต้นทุนการดำเนินงาน (OPEX) ของสายเคเบิลที่มีหน้าตัดต่างกัน และเลือกโซลูชันที่มีต้นทุนระยะยาวที่ดีที่สุด ‌

7. ปรับปัจจัยด้านสิ่งแวดล้อม

แก้ไขความสามารถในการรับกระแสไฟของสายเคเบิล: ใช้ที่ความจุลดลงในสภาพแวดล้อมที่มีอุณหภูมิสูง และเลือกวัสดุที่ทนต่อสภาพอากาศในสถานที่ชื้นหรือมีฤทธิ์กัดกร่อน ‌

8. ปฏิบัติตามกฎระเบียบด้านความปลอดภัย

ปฏิบัติตามมาตรฐาน เช่น UL หรือ ETAP เพื่อให้แน่ใจว่าการเลือกสายไฟแรงดันต่ำเป็นไปตามข้อกำหนดการป้องกันอัคคีภัย การป้องกันการระเบิด และข้อกำหนดด้านความปลอดภัยของบุคลากร (เช่น การป้องกันส่วนโค้ง)
