JDZ หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียว JDZ

เทคโนโลยีการหล่ออีพอกซีเรซินได้ปฏิวัติการออกแบบหม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียวของ JDZ ทำให้เป็นฉนวนที่เหนือกว่า ความแข็งแรงทางกล และความทนทานต่อสิ่งแวดล้อม ได้รับการยอมรับเป็นพิเศษในด้านความน่าเชื่อถือและความแม่นยำในการใช้งานแบบเฟสเดียว การออกแบบที่กะทัดรัดและไม่ต้องบำรุงรักษาทำให้เหมาะสำหรับการติดตั้งทั้งภายในและภายนอกในอุตสาหกรรมต่างๆ

ตั้งแต่โรงไฟฟ้าไปจนถึงโรงงานอุตสาหกรรมและอาคารพาณิชย์ หม้อแปลงแรงดันไฟฟ้าของเราเป็นเครื่องมือที่ขาดไม่ได้สำหรับการจัดการพลังงานและการปกป้องระบบ ความสามารถในการรักษาความแม่นยำภายใต้สภาวะการทำงานที่หลากหลาย ทำให้เป็นตัวเลือกยอดนิยมสำหรับวิศวกรและช่างเทคนิคระบบแรงดันไฟฟ้าปานกลาง

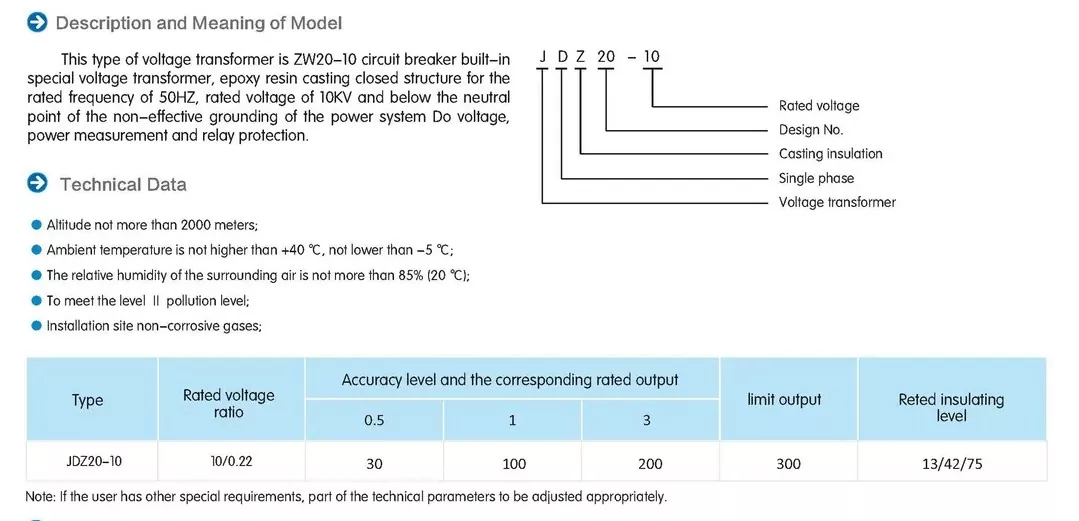

ข้อมูลจำเพาะ

หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซิน JDZ เฟสเดียวคืออะไร

หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียว JDZ เป็นหม้อแปลงเครื่องมือที่มีความแม่นยำซึ่งได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการวัดและการป้องกันแรงดันไฟฟ้าในระบบกำลังไฟฟ้า อุปกรณ์นี้ทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อแปลงแรงดันไฟฟ้าปฐมภูมิสูงเป็นแรงดันไฟฟ้าทุติยภูมิต่ำมาตรฐาน โดยทั่วไปคือ 110V หรือ 100/√3V เหมาะสำหรับการเชื่อมต่อกับเครื่องมือวัด รีเลย์ป้องกัน และอุปกรณ์ควบคุม

โครงสร้างหลักของหม้อแปลงประกอบด้วยการเคลือบเหล็กซิลิกอนคุณภาพสูงที่พันด้วยขดลวดทองแดงที่มีความแม่นยำ ทั้งหมดนี้ถูกห่อหุ้มด้วยอีพอกซีเรซินสูตรพิเศษ กระบวนการหล่อนี้สร้างโครงสร้างเสาหินที่ให้ความเป็นไดอิเล็กทริกเป็นพิเศษ ในขณะเดียวกันก็กำจัดช่องอากาศที่อาจนำไปสู่การระบายออกบางส่วน การกำหนด JDZ หมายถึงการกำหนดค่าเฟสเดียว โดย "J" หมายถึงหม้อแปลงแรงดันไฟฟ้า "D" หมายถึงเฟสเดียว และ "Z" หมายถึงเทคโนโลยีการหล่อเรซินอีพอกซีเรซิน

ลักษณะการทำงานที่สำคัญประกอบด้วยระดับความแม่นยำที่กำหนด (โดยทั่วไปคือ 0.2, 0.5 หรือ 1.0) อัตราประสิทธิภาพด้านความร้อนที่ระบุ และการปฏิบัติตามมาตรฐานสากล เช่น IEC 60044-2 อุปกรณ์จะรักษาอัตราส่วนการเปลี่ยนแปลงเชิงเส้นตลอดช่วงแรงดันไฟฟ้าที่ออกแบบไว้ เพื่อให้มั่นใจในความแม่นยำในการวัดแม้ในช่วงที่ระบบมีความผันผวน การออกแบบประกอบด้วยสิ่งกีดขวางและการเพิ่มประสิทธิภาพระยะห่างตามผิวฉนวนเพื่อป้องกันการติดตามพื้นผิว โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือมลพิษ

การห่อหุ้มหม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียวของ JDZ ทำหน้าที่สำคัญหลายประการ: ให้การปกป้องทางกลกับขดลวด สร้างแผงกั้นป้องกันความชื้น และกระจายความเค้นทางไฟฟ้าอย่างสม่ำเสมอทั่วทั้งโครงสร้าง ส่งผลให้หม้อแปลงมีความสามารถในการทนต่อการลัดวงจรและความต้านทานต่อปัจจัยด้านสิ่งแวดล้อมได้ดีกว่าเมื่อเปรียบเทียบกับการออกแบบแบบเติมน้ำมันหรือแบบแห้งทั่วไป

คุณสมบัติที่สำคัญ

หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียว JDZ ของ JDZ รวมคุณสมบัติที่โดดเด่นหลายประการที่ทำให้แตกต่างจากหม้อแปลงแรงดันไฟฟ้าทั่วไป การออกแบบมุ่งเน้นไปที่ความน่าเชื่อถือ ความแม่นยำ และประสิทธิภาพในระยะยาวในสภาพแวดล้อมทางไฟฟ้าที่มีความต้องการสูง

ระบบการห่อหุ้มอีพอกซีเรซินแสดงถึงความก้าวหน้าทางเทคโนโลยีที่สำคัญที่สุดของหม้อแปลงไฟฟ้า สารประกอบสูตรพิเศษนี้ให้คุณสมบัติไดอิเล็กทริกที่ยอดเยี่ยมโดยมีค่าความเป็นฉนวนทั่วไปเกิน 20kV/มม. กระบวนการหล่อช่วยให้มั่นใจได้ว่าส่วนประกอบที่ใช้งานอยู่ทั้งหมดจะถูกแช่โดยสมบูรณ์ สร้างระบบฉนวนที่ปราศจากช่องว่างซึ่งป้องกันการปล่อยประจุบางส่วนแม้ภายใต้การทำงานต่อเนื่องที่แรงดันไฟฟ้าที่กำหนด สูตรเรซินประกอบด้วยสารเพิ่มความคงตัวของรังสียูวีสำหรับการใช้งานกลางแจ้ง โดยรักษาความสมบูรณ์ของฉนวนแม้จะโดนแสงแดดเป็นเวลานานก็ตาม

ความทนทานทางกลไกเป็นจุดเด่นอีกประการหนึ่งของการออกแบบ JDZ อีพอกซีเรซินสร้างโครงสร้างที่แข็งแกร่งและทนทานต่อแรงกระแทก ซึ่งช่วยปกป้องส่วนประกอบภายในจากการสั่นสะเทือน ความเค้นเชิงกล และการกระแทกโดยไม่ได้ตั้งใจ โครงสร้างนี้ไม่จำเป็นต้องใช้กล่องป้องกันภายนอกในการใช้งานหลายประเภท ซึ่งช่วยลดพื้นที่การติดตั้งโดยรวม คุณสมบัติหน่วงไฟโดยธรรมชาติของวัสดุตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด โดยไม่ต้องเคลือบสารกันไฟเพิ่มเติม

คุณสมบัติด้านประสิทธิภาพทางไฟฟ้าประกอบด้วยการสูญเสียสนามแม่เหล็กต่ำเนื่องจากแกนเหล็กซิลิกอนที่มีเกรนคุณภาพสูงและขดลวดทองแดงที่มีการพันอย่างแม่นยำ หม้อแปลงไฟฟ้าแสดงคุณลักษณะการตอบสนองความถี่ที่ดีเยี่ยม โดยรักษาความแม่นยำในช่วงความถี่กว้างตั้งแต่ 15Hz ถึง 100Hz ประสิทธิภาพการระบายความร้อนช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในช่วงอุณหภูมิตั้งแต่ -40°C ถึง +70°C พร้อมค่าสัมประสิทธิ์อุณหภูมิที่ได้รับการชดเชยอย่างระมัดระวังในการออกแบบเพื่อรักษาความแม่นยำในการวัด

หม้อแปลงไฟฟ้ารวมเอาเทคนิคการจัดระดับสนามขั้นสูงในการออกแบบขั้วต่อ โดยใช้อิเล็กโทรดแบบฝังและรูปทรงบรรเทาความเครียดเพื่อจัดการการกระจายสนามไฟฟ้า ซึ่งจะช่วยป้องกันการปล่อยโคโรนาที่จุดไฟฟ้าแรงสูง และเพิ่มความน่าเชื่อถือในระยะยาว ชิ้นส่วนที่มีไฟฟ้าทั้งหมดยังคงถูกห่อหุ้มไว้อย่างสมบูรณ์ ขจัดการเชื่อมต่อไฟฟ้าแรงสูงที่เปิดโล่ง และปรับปรุงความปลอดภัยในการปฏิบัติงานอย่างมีนัยสำคัญ

การใช้งาน

หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียว JDZ พบการใช้งานที่กว้างขวางในอุตสาหกรรมพลังงานไฟฟ้าหลายภาคส่วน เนื่องจากมีคุณลักษณะด้านประสิทธิภาพที่หลากหลายและโครงสร้างที่แข็งแกร่ง

ในโรงงานผลิตไฟฟ้า หม้อแปลงเหล่านี้มีบทบาทสำคัญในการวัดเอาท์พุตของเครื่องกำเนิดไฟฟ้า การซิงโครไนซ์กริด และระบบป้องกัน โดยให้สัญญาณแรงดันไฟฟ้าที่แม่นยำสำหรับระบบควบคุมกังหัน อุปกรณ์กระตุ้น และอุปกรณ์แก้ไขตัวประกอบกำลัง การออกแบบที่กะทัดรัดทำให้สามารถติดตั้งในช่องสวิตช์เกียร์ที่มีพื้นที่จำกัดใกล้กับเครื่องกำเนิดไฟฟ้าหรือหม้อแปลงแบบสเต็ปอัพ

เครือข่ายการส่งและการกระจายใช้หม้อแปลง JDZ สำหรับการวัดรายได้ที่สถานีย่อย จุดตรวจสอบตัวป้อน และไซต์การเชื่อมต่อโครงข่ายแบบกระจาย ช่วยให้สามารถวัดแรงดันไฟฟ้าได้อย่างแม่นยำสำหรับระบบ SCADA อัลกอริธึมการตรวจจับข้อผิดพลาด และอุปกรณ์ควบคุมแรงดันไฟฟ้าอัตโนมัติ โครงสร้างอีพอกซีเรซินพิสูจน์ให้เห็นว่ามีคุณค่าอย่างยิ่งในระบบจำหน่ายใต้ดินซึ่งความต้านทานต่อความชื้นเป็นสิ่งสำคัญยิ่ง

โรงงานอุตสาหกรรมใช้หม้อแปลงเหล่านี้สำหรับระบบควบคุมกระบวนการ การตรวจสอบคุณภาพไฟฟ้า และการปกป้องอุปกรณ์ อุตสาหกรรมหนัก เช่น โรงถลุงเหล็ก โรงถลุงอะลูมิเนียม และโรงงานเคมี ได้รับประโยชน์จากความต้านทานแรงสั่นสะเทือนของ JDZ และภูมิคุ้มกันต่อสภาพแวดล้อมฝุ่นที่เป็นสื่อกระแสไฟฟ้า หม้อแปลงผสานรวมเข้ากับชุดเก็บประจุไฟฟ้าได้อย่างราบรื่นเพื่อการแก้ไขตัวประกอบกำลังและชุดกรองฮาร์มอนิกเพื่อปรับปรุงคุณภาพไฟฟ้า

ระบบไฟฟ้าในอาคารพาณิชย์รวมหม้อแปลง JDZ สำหรับการวัดบริการหลัก การวัดย่อยของผู้เช่า และการตรวจสอบระบบไฟฟ้าฉุกเฉิน คุณสมบัติไม่ลามไฟทำให้เหมาะสำหรับติดตั้งในห้องไฟฟ้าโดยไม่มีมาตรการป้องกันอัคคีภัยเพิ่มเติม ศูนย์ข้อมูลให้ความสำคัญกับความแม่นยำและความน่าเชื่อถือเป็นพิเศษสำหรับการตรวจสอบการใช้พลังงานและการควบคุมระบบ UPS

การติดตั้งพลังงานหมุนเวียน รวมถึงโซลาร์ฟาร์มและโรงไฟฟ้าพลังงานลม ใช้หม้อแปลงเหล่านี้สำหรับการวัดและการป้องกันการเชื่อมต่อโครงข่ายโครงข่าย ความทนทานต่ออุณหภูมิที่กว้างรองรับการติดตั้งกลางแจ้งในสภาพอากาศที่แตกต่างกัน ในขณะที่ความต้านทานต่อละอองเกลือทำให้เหมาะสำหรับการใช้งานฟาร์มกังหันลมชายฝั่ง

ข้อดีของการใช้อีพอกซีเรซินในหม้อแปลงแรงดันไฟฟ้า

การใช้อีพอกซีเรซินในหม้อแปลงแรงดันไฟฟ้าเฟสเดียวของ JDZ มอบข้อได้เปรียบทางเทคนิคและการปฏิบัติงานมากมายเหนือวิธีการฉนวนแบบดั้งเดิม ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานไฟฟ้าสมัยใหม่

คุณสมบัติไดอิเล็กทริกที่เหนือกว่าของอีพอกซีเรซินให้ประสิทธิภาพการเป็นฉนวนที่ยอดเยี่ยม โดยมีความแข็งแรงไดอิเล็กทริกโดยทั่วไปมากกว่าวัสดุฉนวนทั่วไป 5-10 เท่า ช่วยให้สามารถออกแบบหม้อแปลงไฟฟ้าที่มีขนาดกะทัดรัดมากขึ้นโดยไม่กระทบต่อข้อกำหนดด้านระยะห่างทางไฟฟ้า ธรรมชาติที่เป็นเนื้อเดียวกันของเรซินหล่อจะช่วยลดการเชื่อมต่อระหว่างวัสดุฉนวนต่างๆ เพื่อป้องกันจุดอ่อนของไดอิเล็กตริกที่อาจนำไปสู่ความล้มเหลวก่อนเวลาอันควร

ความต้านทานต่อความชื้นของอีพอกซีเรซินแสดงถึงการปรับปรุงที่สำคัญเหนือระบบฉนวนน้ำมันกระดาษหรือเคลือบเงา ซึ่งแตกต่างจากวัสดุที่ทำจากเซลลูโลสซึ่งดูดซับความชื้นเมื่อเวลาผ่านไป อีพ็อกซี่จะสร้างเกราะกั้นที่ไม่สามารถซึมผ่านได้ ซึ่งจะรักษาความต้านทานของฉนวนให้สม่ำเสมอตลอดอายุการใช้งานของหม้อแปลงไฟฟ้า คุณลักษณะนี้พิสูจน์ได้ว่ามีคุณค่าอย่างยิ่งในสภาพแวดล้อมที่มีความชื้นหรือการใช้งานที่มีการควบแน่นเป็นระยะ

ความเสถียรทางกลเป็นคุณประโยชน์หลักอีกประการหนึ่ง โดยเรซินที่บ่มแล้วจะสร้างเมทริกซ์ที่แข็งแกร่งซึ่งจะตรึงส่วนประกอบภายในทั้งหมดไว้ ซึ่งจะช่วยป้องกันการเคลื่อนที่ของขดลวดในระหว่างเหตุการณ์ไฟฟ้าลัดวงจร ซึ่งเป็นโหมดความล้มเหลวทั่วไปในการออกแบบทั่วไป การห่อหุ้มยังป้องกันฝุ่น สารเคมี และบรรยากาศที่มีฤทธิ์กัดกร่อนซึ่งอาจทำให้ระบบฉนวนอื่นๆ เสื่อมสภาพได้

ข้อได้เปรียบด้านประสิทธิภาพการระบายความร้อน ได้แก่ การกระจายความร้อนได้ดีกว่าเมื่อเทียบกับยูนิตที่เติมน้ำมัน และความทนทานต่อวงจรความร้อนที่เหนือกว่าเมื่อเทียบกับการออกแบบแบบแห้ง ค่าสัมประสิทธิ์การขยายตัวจากความร้อนของอีพอกซีเรซินสามารถออกแบบให้ตรงกับค่าของตัวนำที่ฝังอยู่ ช่วยลดความเครียดจากความร้อนในระหว่างการเปลี่ยนแปลงโหลด ส่งผลให้พารามิเตอร์ทางไฟฟ้ามีความเสถียรในระยะยาวดีขึ้น

จากมุมมองของการบำรุงรักษา หม้อแปลงแรงดันไฟฟ้าแบบหล่ออีพอกซีเรซินเฟสเดียว JDZ ต้องการการบำรุงรักษาตามปกติ โดยไม่จำเป็นต้องทดสอบน้ำมันเป็นระยะ ขั้นตอนการทำให้แห้ง หรือการวัดความต้านทานของฉนวน โครงสร้างที่ปิดสนิทป้องกันการปนเปื้อนและรักษาคุณลักษณะด้านประสิทธิภาพที่สม่ำเสมอในการให้บริการตลอดหลายทศวรรษ

ประโยชน์ด้านสิ่งแวดล้อม ได้แก่ การไม่มีน้ำมันฉนวนที่ติดไฟได้ ลดอันตรายจากไฟไหม้ และลดความเสี่ยงในการปนเปื้อนในดิน สูตรอีพ็อกซี่สมัยใหม่เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดเกี่ยวกับสารประกอบอินทรีย์ระเหยง่ายและปริมาณสารอันตราย
