ยูนิตหลักวงแหวนหุ้มฉนวนแก๊สเป็นมิตรกับสิ่งแวดล้อม HB-12

Ceho เป็นผู้ผลิตในประเทศจีน และคุณสามารถซื้อยูนิตหลักวงแหวนฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม HB-12 ได้อย่างมั่นใจ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ หน่วยหลักของวงแหวนนี้เป็นชุดอุปกรณ์กระจายพลังงานครบชุดขนาด 12KV, AC สามเฟส 50Hz, บัสเดี่ยวและระบบเซ็กเมนต์บัสเดี่ยว

ส่งคำถาม

รายละเอียดสินค้า

ยูนิตหลักวงแหวนหุ้มฉนวนก๊าซเป็นมิตรกับสิ่งแวดล้อม HB-12 เป็นชุดอุปกรณ์จำหน่ายครบชุดที่มีแรงดันไฟฟ้า 12KV, AC สามเฟส 50Hz, บัสบาร์เดี่ยวและระบบส่วนบัสบาร์เดี่ยว มีโครงสร้างที่เรียบง่าย การทำงานที่ยืดหยุ่น การประสานที่เชื่อถือได้ และการติดตั้งที่สะดวก ผู้ใช้แต่ละรายสามารถได้รับโซลูชันทางเทคนิคที่น่าพอใจสำหรับการใช้งานที่แตกต่างกัน ด้วยการนำเทคโนโลยีเซ็นเซอร์ เทคโนโลยีการควบคุมอัตโนมัติ และเทคโนโลยีสารสนเทศมาใช้ พร้อมด้วยประสิทธิภาพทางเทคนิคขั้นสูงและโซลูชันการประกอบที่เรียบง่ายและยืดหยุ่น ทำให้สามารถตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงอยู่ตลอดเวลา และเหมาะสมกับความต้องการอัจฉริยะของระบบโครงข่ายไฟฟ้า

ยูนิตหลักวงแหวนหุ้มฉนวนแก๊สเป็นมิตรกับสิ่งแวดล้อม HB-12 ใช้ได้กับเครือข่ายวงแหวนเคเบิลอุตสาหกรรมและโยธาและโครงการเทอร์มินัลเครือข่ายการจำหน่าย สำหรับการรับและการกระจายพลังงานไฟฟ้า เหมาะอย่างยิ่งสำหรับการจ่ายพลังงานในเขตที่อยู่อาศัยในเมือง สถานีย่อยรองขนาดเล็ก สำนักงานสวิตช์ กล่องสาขาเคเบิล สถานีย่อยแบบกล่อง สถานประกอบการอุตสาหกรรมและเหมืองแร่ ห้างสรรพสินค้า สนามบิน รถไฟใต้ดิน การผลิตพลังงานลม โรงพยาบาล สถานที่เล่นกีฬา ทางรถไฟ อุโมงค์ และสถานที่อื่น ๆ

เงื่อนไขการบริการ

อุณหภูมิอากาศแวดล้อม: -40 ℃ - + 50 ℃

ความชื้น: ค่าสัมพัทธ์เฉลี่ยสูงสุด รายวัน <95% รายเดือน <90%

ระดับความสูง: ≤4000 ม

ต้านทานแผ่นดินไหว: 8 องศา

การใช้งานภายใต้เงื่อนไขพิเศษสามารถเจรจาได้

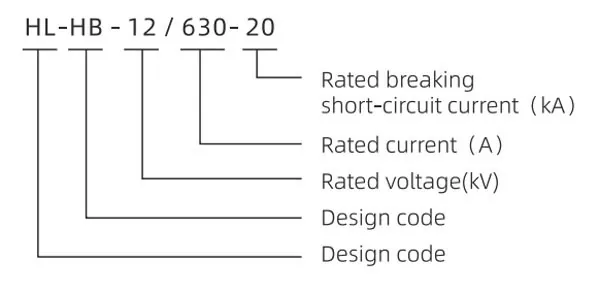

แบบอย่าง

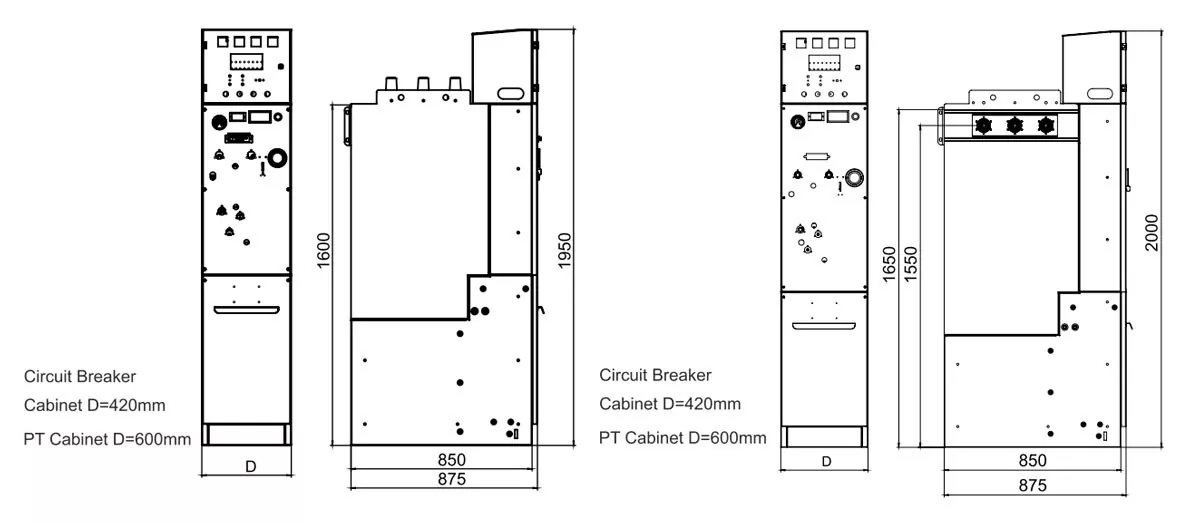

ขนาดของสวิตช์เกียร์

ขนาดตู้ (กว้าง×ลึก×ส)	ตู้เบรกเกอร์	ตู้เชื่อมต่อสายเคเบิล	ตู้ ปตท

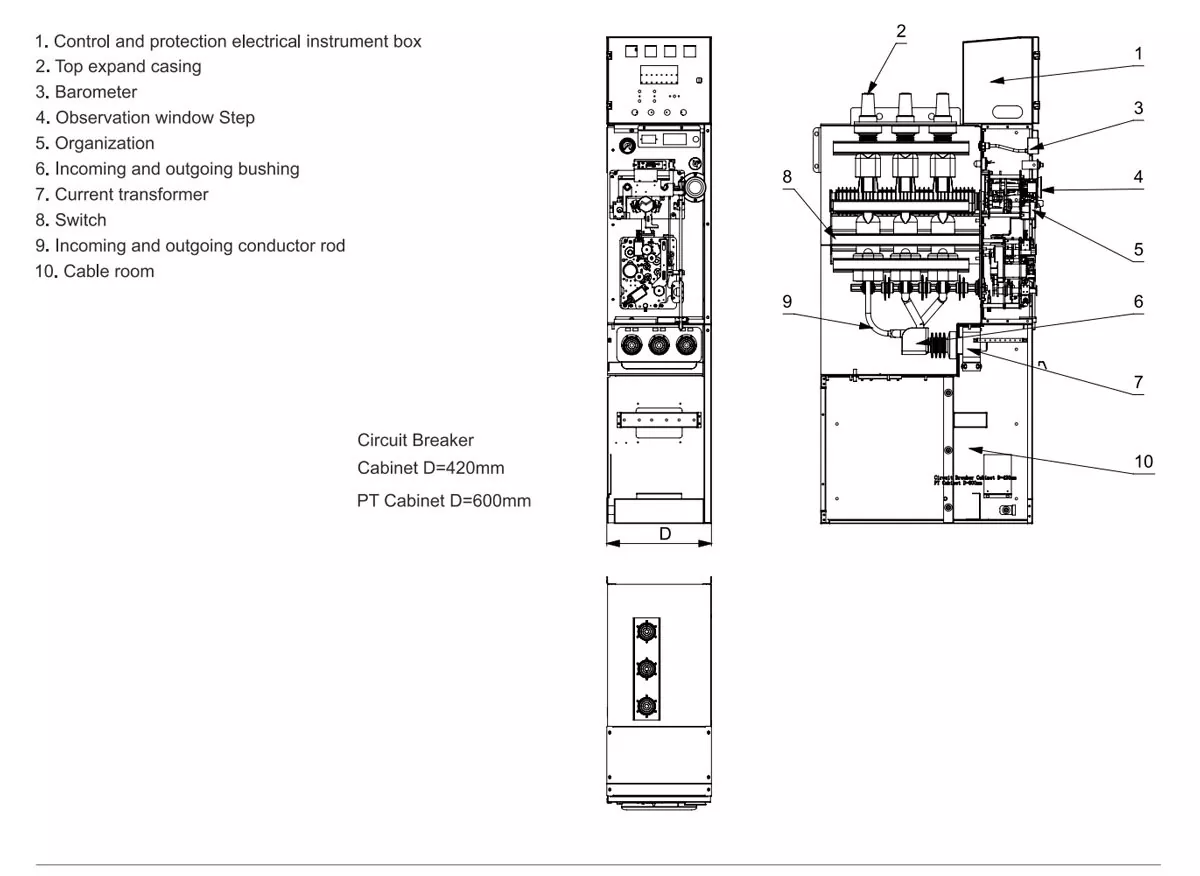

การขยายตัวสูงสุด	420×850×1950	420×850×1950	600×850×1950

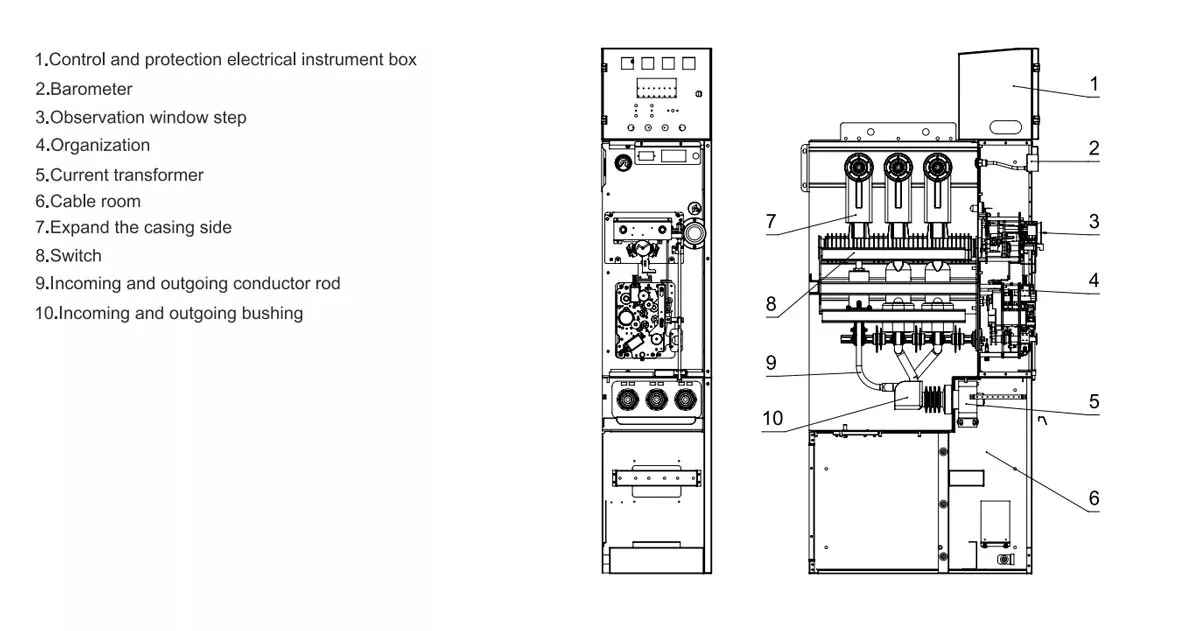

การขยายตัวด้านข้าง	420×850×2000	420×850×2000	600×850×1950

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิคหลักของ RMU ที่หุ้มฉนวนก๊าซสิ่งแวดล้อม

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	กิโลโวลต์	12
จัดอันดับปัจจุบัน	A	630
วิธีการดับอาร์ค		ท่อสวิตช์สุญญากาศ
วิธีการฉนวน		อากาศบริสุทธิ์หรือไนโตรเจน
จัดอันดับกระแสไฟฟ้าลัดวงจร	กิโลโวลต์	20
จัดอันดับเวลาทำลายลัดวงจร	ครั้ง	30
พิกัดกระแสปิดลัดวงจร (จุดสูงสุด)	กิโลโวลต์	50
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ 3 วินาที (rms)	ที่	20 (วงจรหลัก), 17, 4 (วงจรสายดิน)
พิกัดสูงสุดทนกระแสได้	ที่	50 (วงจรหลัก), 43, 5 (วงจรสายดิน)
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า (1 นาที)	กิโลโวลต์	42 (เฟสสู่ดิน, เฟสต่อเฟส), 48 (แตกหัก)
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	กิโลโวลต์	75(เฟสสู่ดิน,เฟสต่อเฟส), 85(แตกหัก)
การปลดปล่อยบางส่วน	พีซี	≤20
ลำดับการดำเนินงานของ vbs		O-0.3s-โค-180s-co
ทนต่อความผิดพลาดของส่วนโค้งภายใน	เคเอเอส	20/0.5
ชีวิตเครื่องกล	ครั้ง	10000 (VCB) 3000 (สวิตช์แยก สวิตช์สายดิน)
ความต้านทานวงจรหลักของแต่ละเฟส	mΩ	120
สวิตช์สายดินพิกัดกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด)	ที่	43, 5
เวลาปิดสวิตช์สายดิน	ครั้ง	2
ระดับการป้องกัน	MPa	IP67 (กล่องแก๊ส), IP4X (เคสตัวถัง)
จัดอันดับแรงดันแก๊ส (แรงดันเกจ)	MPa	0.02
แรงดันแก๊สใช้งานขั้นต่ำ	0/0	0
จัดอันดับอัตราการรั่วไหลประจำปี	ppm	0.01
ปริมาณความชื้นในกล่องอากาศ	กิโลโวลต์	≤150
ความถี่กำลังไฟฟ้าของวงจรเสริมทนต่อแรงดันไฟฟ้า (1 นาที)		2

พารามิเตอร์ทางเทคนิคหลักของเบรกเกอร์

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	12
จัดอันดับปัจจุบัน	630
จัดอันดับกระแสไฟลัดวงจร	20
พิกัดกระแสปิดลัดวงจร (จุดสูงสุด)	50
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ 3 วินาที (rms)	20
พิกัดสูงสุดทนกระแสได้	50
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O.-0.3s-C.O.-180s-C.O.
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า (1 นาที)	42 (เฟสสู่ดิน, เฟสต่อเฟส), 48 (แตกหัก)
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ยอด)	75 (เฟสสู่ดิน, เฟสต่อเฟส), 85 (แตกหัก)
การปลดปล่อยบางส่วน	≤5
ชีวิตเครื่องกล	10000
ความต้านทานลูปหลักต่อเฟส	≤110
ระยะห่างการติดต่อ	9±1
สัมผัสแรงดันเกินการเดินทาง	3 ± 0, 5
ติดต่อกดดันขั้นสุดท้าย	1800±100นิวตัน
การเปิดสามเฟส (เฟสต่างๆ)	≤1
ติดต่อปิดเวลาตีกลับ	≤2
เวลาปิด	≤70
เวลาเปิดทำการ	≤60
ความเร็วเฉลี่ยในการเปิด	1.1+0.2
ความเร็วการปิดเฉลี่ย	0.8+0.2
จำนวนพิกัดของกระแสไฟลัดวงจร	30
