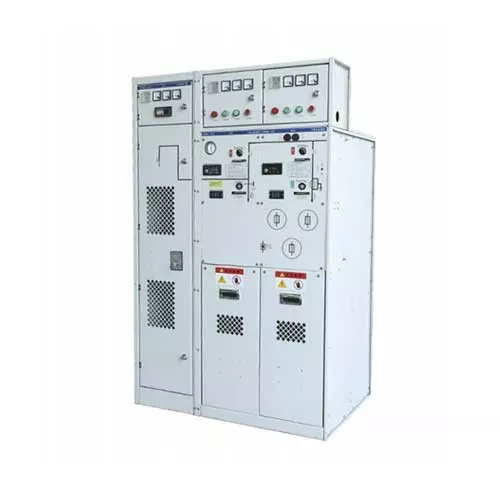

SRM-12 ยูนิตหลักวงแหวนเติมแก๊สหุ้มฉนวนเต็มตัว

ยูนิตหลักวงแหวนเติมแก๊สหุ้มฉนวนเต็มที่ SRM-12 เป็นสวิตช์เกียร์แรงดันไฟฟ้าปานกลางล้ำสมัยที่ออกแบบมาเพื่อใช้ในระบบจำหน่ายไฟฟ้า 12kV ผลิตภัณฑ์นี้ให้การป้องกัน ควบคุม และจ่ายพลังงานไฟฟ้าที่เชื่อถือได้และมีประสิทธิภาพ เหมาะอย่างยิ่งสำหรับการใช้งานในระบบส่งไฟฟ้าในเมืองและอุตสาหกรรม เพื่อให้มั่นใจในความปลอดภัยและเสถียรภาพของเครือข่ายไฟฟ้า

คุณสมบัติโครงสร้าง

ยูนิตหลักวงแหวนเติมแก๊สหุ้มฉนวน SRM-12 มีการออกแบบหุ้มฉนวนเต็มรูปแบบ เพิ่มความปลอดภัยและความน่าเชื่อถือ และป้องกันการสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ตั้งใจ โครงสร้างแบบปิดช่วยป้องกันฝุ่น ความชื้น และมลภาวะต่อสิ่งแวดล้อมอื่นๆ ทำให้มั่นใจถึงความทนทานและประสิทธิภาพในระยะยาว การออกแบบโมดูลาร์ขนาดกะทัดรัดช่วยให้ติดตั้งและรวมเข้ากับการกำหนดค่าสวิตช์เกียร์ต่างๆ ได้ง่าย ใช้แก๊ส SF6 ซึ่งมีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมและประสิทธิภาพการดับอาร์คที่เชื่อถือได้ สร้างจากวัสดุที่แข็งแรง จึงสามารถทนต่อสภาพแวดล้อมที่รุนแรงและความเครียดทางกลได้

วิธีการติดตั้ง

1. การเตรียมสถานที่: สถานที่ที่จะติดตั้งต้องรักษาความสะอาด แห้ง ปราศจากฝุ่นและสิ่งปนเปื้อนอื่นๆ

2. การติดตั้ง: เรามีขายึดและอุปกรณ์เสริมสำหรับติดตั้ง RMU อย่างแน่นหนาบนพื้นผิวที่มั่นคงและแข็งแรง

3. การเชื่อมต่อทางไฟฟ้า: เชื่อมต่อสายเคเบิลขาเข้าและขาออกเข้ากับขั้วต่อที่ระบุซึ่งจำเป็นต้องเชื่อมต่ออย่างแน่นหนา และกระบวนการนี้จำเป็นต้องทำการเชื่อมต่อไฟฟ้าที่ถูกต้องตามแผนภาพการเดินสายไฟที่แนบมา

4. การต่อสายดิน: ตรวจสอบให้แน่ใจว่า RMU ได้รับการต่อสายดินอย่างถูกต้อง ไม่เช่นนั้นอาจมีความเสี่ยงที่จะเกิดไฟฟ้าช็อต เชื่อมต่อขั้วต่อสายดินเข้ากับบัสกราวด์ของแผงสวิตช์หรือสวิตช์เกียร์

5. การทดสอบ: หลังการติดตั้ง จะต้องดำเนินการทดสอบความต้านทานของฉนวนและความต่อเนื่องเพื่อทดสอบว่าการติดตั้งถูกต้องและการทำงานเป็นปกติหรือไม่ เราขอแนะนำให้คุณดำเนินการเปิดและปิดหลายครั้งเพื่อตรวจสอบการทำงาน

ข้อมูลจำเพาะทางเทคนิค

สภาพแวดล้อม

1. อุณหภูมิแวดล้อม: ไม่สูงกว่า +40 °C, ไม่น้อยกว่า -15 °C (ที่ -30 °C เพื่อการจัดเก็บและขนส่ง)

2. ระดับความสูง: ไม่เกิน 1,000 ม.

3. ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา

4. แรงดันลม: ≤700pa

5. ไม่มีไฟไหม้ อันตรายจากการระเบิด สกปรกร้ายแรง การกัดกร่อนของสารเคมี รวมถึงสถานที่ที่มีการสั่นสะเทือนอย่างรุนแรง
