หม้อแปลงไฟฟ้าระบบจำหน่ายคืออะไร

หม้อแปลงไฟฟ้าระบบจำหน่ายคืออะไร

หม้อแปลงไฟฟ้าระบบจำหน่าย หรือที่เรียกกันโดยทั่วไปว่า "หม้อแปลงไฟฟ้าระบบจำหน่าย" หมายถึงอุปกรณ์ไฟฟ้าที่อยู่กับที่ในระบบจำหน่ายไฟฟ้าที่แปลงแรงดันไฟฟ้าและกระแสไฟฟ้ากระแสสลับ (AC) ตามกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อส่งพลังงานไฟฟ้ากระแสสลับ ในบางภูมิภาค หม้อแปลงไฟฟ้ากำลังที่มีพิกัดแรงดันไฟฟ้าต่ำกว่า 35 กิโลโวลต์ (ส่วนใหญ่ 10 กิโลโวลต์และต่ำกว่า) เรียกว่า "หม้อแปลงไฟฟ้าระบบจำหน่าย" หรือเรียกโดยย่อว่า "หม้อแปลงไฟฟ้าระบบจำหน่าย" สิ่งอำนวยความสะดวกที่ติดตั้ง "หม้อแปลงไฟฟ้าระบบจำหน่าย" เหล่านี้เรียกว่าสถานีย่อย

ประวัติการพัฒนา

ด้วยความก้าวหน้าอย่างต่อเนื่องของนโยบาย "การอนุรักษ์พลังงานและการลดการบริโภค" ของจีน รัฐจึงสนับสนุนการพัฒนาผลิตภัณฑ์หม้อแปลงไฟฟ้าระบบจำหน่ายที่ประหยัดพลังงาน เสียงรบกวนต่ำ และชาญฉลาด บริษัท Chenghe Electric Power Company ยังได้ตอบสนองต่อข้อเรียกร้องระดับชาติด้วยการผลิตหม้อแปลงไฟฟ้าระบบจำหน่ายที่ประหยัดพลังงานกระแสหลักอย่างจริงจัง ปัจจุบัน ผลิตภัณฑ์ที่ขายดีที่สุดของ Chenghe ประกอบด้วย 2 ประเภทหลัก ได้แก่ หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันประหยัดพลังงาน และหม้อแปลงโลหะผสมอสัณฐาน ไม่ว่าในแง่ของการอนุรักษ์พลังงานหรือความสามารถทางเทคนิค อุตสาหกรรมหม้อแปลงไฟฟ้าของจีนก็พร้อมที่จะเป็นผู้นำในการพัฒนาหม้อแปลงไฟฟ้าระดับโลก ที่สำคัญกว่านั้น ประสิทธิภาพการใช้พลังงานของหม้อแปลงไม่ได้สะท้อนให้เห็นเฉพาะในค่าการสูญเสียที่ระบุ ณ เวลาที่ผลิตเท่านั้น การสร้างโมเดลการจัดการวงจรชีวิตแบบเต็มรูปแบบโดยผู้ใช้ทำให้การดำเนินการทางเศรษฐกิจและการจัดการหม้อแปลงมีประสิทธิผลมากขึ้น จึงเป็นการเพิ่มมูลค่าการประหยัดพลังงานของผลิตภัณฑ์ให้สูงสุด และตระหนักถึงประโยชน์ที่แท้จริงของประสิทธิภาพการใช้พลังงานของหม้อแปลง

ฟังก์ชั่นหลัก: การแปลงแรงดันไฟฟ้า

งานหลักคือการลดแรงดันไฟฟ้าในขณะที่เพิ่มกระแสไฟฟ้าตามลำดับ (ทำให้พลังงานคงที่โดยประมาณ) เพื่อให้เหมาะสำหรับการจำหน่ายในท้องถิ่น ทำงานอย่างต่อเนื่องที่หรือใกล้โหลดเต็มที่ และได้รับการออกแบบให้มีประสิทธิภาพสูงสุดในระดับการทำงานทั่วไป

คุณสมบัติและการใช้งานที่สำคัญ

หม้อแปลงไฟฟ้าระบบจำหน่ายซีรีส์ S11, S13, S20 และ S22 ขนาด 10 kV และ 35 kV ที่มีช่วงความจุ 30–3,150 kVA แกนกลางเป็นแบบสามเฟส สามคอลัมน์ที่มีการกำหนดค่าทรงกระบอกแบบหลายขั้นตอน ขดลวดใช้เทคโนโลยีการพันขดลวดร่วม เพื่อให้มั่นใจว่ามีศูนย์กลางที่ดีและต้านทานการลัดวงจรที่แข็งแกร่ง ตัวชี้วัดทางเทคนิคที่สำคัญเป็นไปตามมาตรฐานภายในประเทศขั้นสูงสำหรับผลิตภัณฑ์ที่คล้ายคลึงกัน

สถานที่ตั้ง: ติดตั้งบนเสา (ติดเสา) สำหรับสายไฟเหนือศีรษะหรือในเปลือกระดับพื้นดิน (ติดแผ่น) ในพื้นที่ที่อยู่อาศัยและพาณิชยกรรม

การให้คะแนน: โดยทั่วไปจะมีตั้งแต่ 16 kVA ถึง 100 kVA สำหรับการจำหน่ายแบบมาตรฐาน

การออกแบบ: โดยทั่วไปมีขนาดเล็กกว่าและราคาถูกกว่าหม้อแปลงไฟฟ้ากำลังขนาดใหญ่ที่ใช้ในสถานีส่งไฟฟ้าย่อย

มันทำงานอย่างไร

หม้อแปลงไฟฟ้าทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า:

กระแสไฟฟ้าแรงสูงไหลเข้าสู่ขดลวดปฐมภูมิ

มันสร้างสนามแม่เหล็กที่เปลี่ยนแปลงไปในแกนกลาง

สนามนี้เหนี่ยวนำกระแสไฟฟ้าแรงดันต่ำในขดลวดทุติยภูมิ

อัตราส่วนการหมุนระหว่างขดลวด (N₁:N₂) จะกำหนดอัตราส่วนการลดแรงดันไฟฟ้า

ประเภททั่วไป

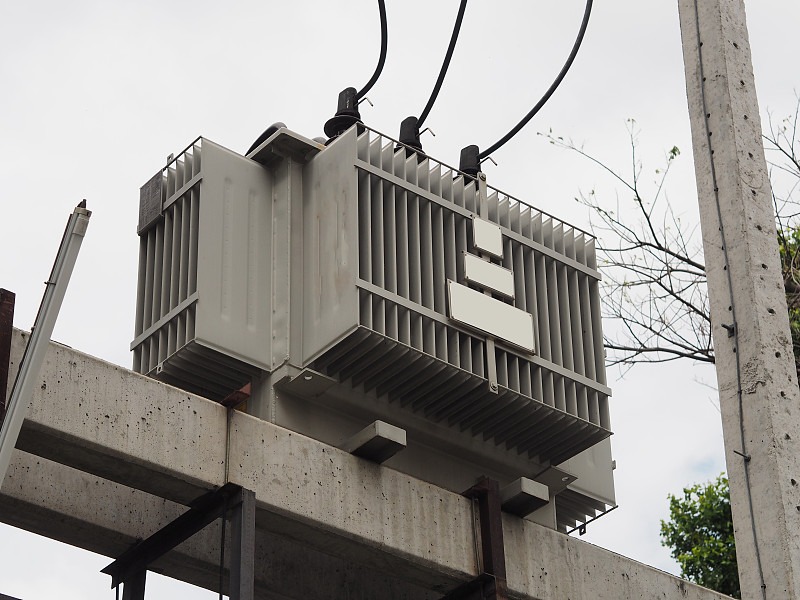

ติดเสา: พบได้ทั่วไปในระบบจำหน่ายเหนือศีรษะ

Pad-Mounted: ใช้ในระบบเคเบิลใต้ดิน มักพบเห็นได้ในย่านชุมชนเมือง/ชานเมือง

เฟสเดียวและสามเฟส: เฟสเดียวเป็นมาตรฐานสำหรับการบริการที่อยู่อาศัย ในขณะที่สามเฟสรองรับภาระทางอุตสาหกรรม/เชิงพาณิชย์

การดำเนินงานและการบำรุงรักษา

1. การทำงานเกินพิกัดของหม้อแปลงไฟฟ้าระบบจำหน่าย

2. เสียงผิดปกติในหม้อแปลงไฟฟ้าระบบจำหน่าย

3. การตรวจสอบอุณหภูมิของหม้อแปลงไฟฟ้าระบบจำหน่าย

4. ตรวจสอบว่าระดับน้ำมันของหม้อแปลงไฟฟ้าระบบจำหน่ายเป็นปกติหรือไม่ และตรวจดูน้ำมันซึม รั่ว หรือสีน้ำมันผิดปกติ

5. ตรวจสอบบุชชิ่งฉนวนของหม้อแปลงไฟฟ้าระบบจำหน่ายว่ามีความเสียหาย รอยแตกร้าว หรือสัญญาณของการอาร์คหรือไม่

6. การทำความสะอาดหม้อแปลงไฟฟ้าระบบจำหน่ายเป็นระยะ

ความปลอดภัยและความน่าเชื่อถือ

หม้อแปลงเหล่านี้เต็มไปด้วยน้ำมันเพื่อเป็นฉนวนและทำความเย็น มีการติดตั้งอุปกรณ์ป้องกัน เช่น ฟิวส์หรือเซอร์กิตเบรกเกอร์ เพื่อแยกอุปกรณ์เหล่านี้ออกจากกันเมื่อเกิดข้อผิดพลาด ป้องกันความเสียหายต่อโครงข่าย และรับประกันความปลอดภัยของสาธารณะ

CEHO ยังคงเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับโซลูชันที่ปฏิบัติตามข้อกำหนดและใช้กันอย่างแพร่หลายในอุตสาหกรรมและโรงงานต่างๆ ทั่วโลกในปัจจุบัน หากคุณต้องการซื้อหม้อแปลงไฟฟ้าระบบจำหน่ายจาก CEHO โปรดติดต่อเรา
