คู่มือฉบับย่อ: ข้อแตกต่างที่สำคัญและคู่มือการเลือกสำหรับหม้อแปลงชนิดแห้งและหม้อแปลงแช่น้ำมัน

2026-03-21 0 ฝากข้อความถึงฉัน

คู่มือฉบับย่อ: ข้อแตกต่างที่สำคัญและคู่มือการเลือกสำหรับหม้อแปลงชนิดแห้งและหม้อแปลงแช่น้ำมัน

ขณะที่การพัฒนาระบบไฟฟ้าใหม่เร่งตัวขึ้น หม้อแปลงไฟฟ้าระบบจำหน่ายซึ่งเป็นอุปกรณ์สำคัญสำหรับการแปลงพลังงาน มีบทบาทสำคัญในการกำหนดความปลอดภัย ประสิทธิภาพการใช้พลังงาน ตลอดจนต้นทุนการดำเนินงานและการบำรุงรักษา ตลาดปัจจุบันถูกครอบงำโดยสองประเภทหลัก: หม้อแปลงชนิดแห้งและหม้อแปลงแช่น้ำมัน ทั้งสองประเภทนี้มีความแตกต่างกันอย่างมีนัยสำคัญในแง่ของฉนวนและการทำความเย็น ประสิทธิภาพด้านความปลอดภัยและสิ่งแวดล้อม สถานการณ์ที่เกี่ยวข้อง และความคุ้มค่า ตามมาตรฐานประสิทธิภาพการใช้พลังงานบังคับ GB 20052-2024 บทความนี้จะให้การวิเคราะห์ที่ครอบคลุมเกี่ยวกับความแตกต่างระหว่างอุปกรณ์ทั้งสองประเภทนี้ โดยนำเสนอข้อมูลอ้างอิงที่เชื่อถือได้สำหรับการเลือกทางวิศวกรรม

I. ความแตกต่างพื้นฐานหลัก: ความแตกต่างในวิธีการฉนวนและการทำความเย็น

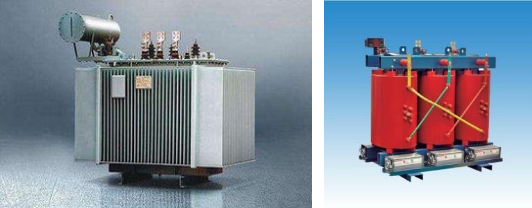

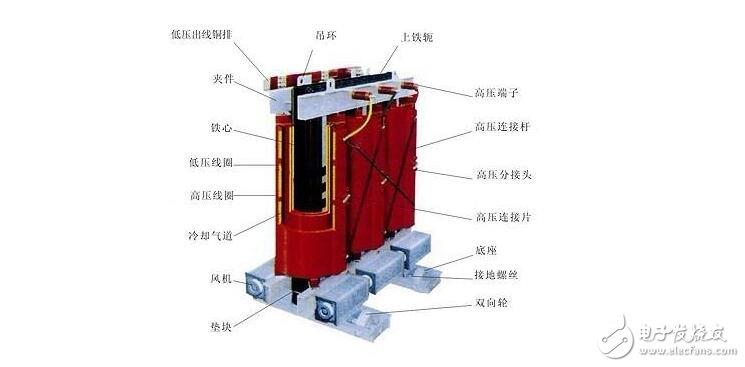

หม้อแปลงชนิดแห้งใช้อากาศเป็นตัวกลางในการทำความเย็น ขดลวดถูกหุ้มฉนวนโดยใช้การหล่อสุญญากาศอีพอกซีเรซินหรือการชุบกระดาษ Nomex ซึ่งไม่จำเป็นต้องใช้ตัวกลางที่เป็นของเหลว มีโครงสร้างที่เรียบง่ายและไม่เสี่ยงต่อการรั่วไหล หม้อแปลงจุ่มน้ำมันใช้น้ำมันฉนวนเป็นทั้งตัวกลางในการทำความเย็นและเป็นฉนวน แกนและขดลวดจะจมอยู่ในถังน้ำมัน โดยอาศัยการหมุนเวียนของน้ำมันเพื่อกระจายความร้อน เทคโนโลยีนี้มีความสมบูรณ์และมีช่วงความสามารถที่กว้างขึ้น ความแตกต่างในการออกแบบพื้นฐานนี้จะกำหนดความแตกต่างที่ครอบคลุมระหว่างทั้งสองในแง่ของความปลอดภัย ผลกระทบต่อสิ่งแวดล้อม และการดำเนินงานและการบำรุงรักษา

ครั้งที่สอง การเปรียบเทียบระหว่างมิติหลักทั้งหก

รายการเปรียบเทียบ	หม้อแปลงชนิดแห้ง	หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน
1. ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม	ทนไฟ ป้องกันการระเบิด และปราศจากมลภาวะ ตรงตามมาตรฐานฉนวน Class F/H ไม่เสี่ยงต่อการรั่วไหลของน้ำมันหรือการเผาไหม้ สอดคล้องกับรหัสไฟ GB50016 เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่นและพื้นที่ใต้ดิน	ความเสี่ยงจากการรั่วไหลของน้ำมันและไฟไหม้ ต้องมีบ่อน้ำมันและสิ่งอำนวยความสะดวกในการดับเพลิง การรั่วไหลของน้ำมันแร่อาจปนเปื้อนในดินและแหล่งน้ำ ขึ้นอยู่กับกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดยิ่งขึ้น
2. สถานการณ์การใช้งาน	เหมาะสำหรับสถานที่ในร่มที่มีความปลอดภัยจากอัคคีภัยสูง เช่น อาคารพาณิชย์ ศูนย์ข้อมูล โรงพยาบาล โรงเรียน รถไฟใต้ดิน และชั้นใต้ดินของอาคารสูง กำลังการผลิตหน่วยเดียวส่วนใหญ่ต่ำกว่า 2,500kVA	ส่วนใหญ่ใช้ในสถานีไฟฟ้าย่อยกลางแจ้ง สวนอุตสาหกรรม สถานีเพิ่มพลังงานลมและพลังงานแสงอาทิตย์ และแหล่งจ่ายไฟแบบรวมศูนย์ความจุสูง สามารถครอบคลุมความต้องการพลังงานสูงเป็นพิเศษ
3. การติดตั้งและบำรุงรักษา	ขนาดเล็ก การติดตั้งที่ยืดหยุ่น ไม่ต้องบำรุงรักษาหรือบำรุงรักษาต่ำ ต้องมีการตรวจสอบการกำจัดฝุ่นและการควบคุมอุณหภูมิเป็นประจำเท่านั้น ใช้เวลาบำรุงรักษาในการปิดเครื่องสั้นโดยไม่กระทบต่อการผลิต	ต้องมีการทดสอบตัวอย่างน้ำมัน การเติมน้ำมัน และการจัดการการรั่วไหลเป็นประจำ ภาระงานบำรุงรักษาหนัก ต้องเปลี่ยนถ่ายน้ำมันเครื่องทุกๆ 5-8 ปี ค่าบำรุงรักษาต่อหน่วยสูง
4. ต้นทุนและเศรษฐกิจ	ต้นทุนการซื้อเริ่มแรกสูงกว่า 15%-20% แต่ค่าบำรุงรักษาตลอดอายุการใช้งานลดลง ทำให้ได้ประสิทธิภาพด้านต้นทุนในระยะยาวที่เหนือกว่า	การลงทุนเริ่มแรกลดลง 30%-50% โดยมีความประหยัดที่โดดเด่นในสถานการณ์ที่มีความจุสูง แต่มีต้นทุนการดำเนินงานและการปฏิบัติตามกฎระเบียบที่สูงขึ้น
5. ประสิทธิภาพพลังงานและการสูญเสีย	ตรงตาม GB 20052-2024 ระดับ 1/2 ประสิทธิภาพการใช้พลังงาน ลดการสูญเสียขณะไม่มีโหลด ประหยัดพลังงานได้มากขึ้นภายใต้สภาวะที่มีโหลดน้อย	ตรงตาม GB 20052-2024 ระดับ 1/2 ประสิทธิภาพการใช้พลังงาน ประสิทธิภาพการสูญเสียโหลดที่ดีขึ้น เหมาะสำหรับการทำงานหนักต่อเนื่องมากกว่า
6. การปรับตัวด้านสิ่งแวดล้อม	ความต้านทานต่อความชื้นและฝุ่นอ่อนแอ ต้องการการป้องกันที่ได้รับการปรับปรุงในสภาพแวดล้อมที่มีความชื้นสูงและมีฤทธิ์กัดกร่อน	โครงสร้างปิดผนึกที่มั่นคง ปรับตัวได้ดีขึ้นกับสภาพแวดล้อมกลางแจ้งที่รุนแรง พร้อมทนต่อสภาพอากาศได้ดีเยี่ยม

ที่สาม การดำเนินการตามกฎระเบียบใหม่: การเลือกอุปกรณ์ต้องเป็นไปตามมาตรฐาน

GB 20052-2024 ซึ่งเป็นมาตรฐานแห่งชาติบังคับสำหรับหม้อแปลงไฟฟ้ากำลังที่มีผลใช้บังคับในเดือนกุมภาพันธ์ 2025 ระบุระดับประสิทธิภาพการใช้พลังงานและกำหนดการเลิกใช้ ห้ามเลือกรุ่นประสิทธิภาพต่ำโดยเด็ดขาดในโครงการก่อสร้างใหม่ และอุปกรณ์ที่ใช้พลังงานสูงที่มีอยู่จะต้องค่อยๆ ยุติลง สำหรับการจ่ายพลังงานไฟฟ้าภายในอาคารในอาคารโยธา ต้องเลือกหม้อแปลงฉนวนของเหลวชนิดแห้งหรือไม่ติดไฟตามข้อกำหนดบังคับของ GB 51348-2019

IV. คำแนะนำในการเลือก: การจับคู่ที่แม่นยำตามสถานการณ์การใช้งาน

เลือกประเภทแห้ง: สภาพแวดล้อมภายในอาคาร พื้นที่ที่มีผู้เข้าพักสูง ข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด พื้นที่จำกัด ความผันผวนของโหลดน้ำหนักเบา และการมุ่งเน้นที่การปกป้องสิ่งแวดล้อมและการบำรุงรักษาต่ำ

เลือกแบบจุ่มน้ำมัน: สำหรับการใช้งานกลางแจ้ง โหลดที่มีความจุสูง โหลดหนักอย่างต่อเนื่อง สภาพแวดล้อมที่รุนแรง และสถานการณ์ที่ให้ความสำคัญกับต้นทุนเริ่มต้นต่ำ

V. แนวโน้มอุตสาหกรรม

ด้วยเป้าหมายด้านความปลอดภัยและคาร์บอนต่ำ อัตราการเข้าถึงของหม้อแปลงชนิดแห้งยังคงเพิ่มขึ้นอย่างต่อเนื่องในเครือข่ายการกระจายสินค้าในเมือง ศูนย์ข้อมูล และภาคโครงสร้างพื้นฐานใหม่ หม้อแปลงแช่น้ำมันซึ่งใช้ประโยชน์จากกำลังการผลิตขนาดใหญ่และความคุ้มทุน ยังคงมีบทบาทสำคัญในการส่งและการเปลี่ยนแปลงพลังงานกลางแจ้งตลอดจนการใช้พลังงานทางอุตสาหกรรม อุปกรณ์ทั้งสองประเภทนี้ไม่ได้แยกจากกัน แต่จะเสริมซึ่งกันและกันในสถานการณ์ที่แตกต่างกันและทำงานร่วมกันเพื่อสนับสนุนการดำเนินงานที่ปลอดภัยและมีประสิทธิภาพของโครงข่ายไฟฟ้าสมัยใหม่

ผู้ผลิตอุปกรณ์ไฟฟ้าแนะนำว่าการเลือกควรสร้างสมดุลระหว่างความปลอดภัย ประสิทธิภาพการใช้พลังงาน การทำงานและการบำรุงรักษา และการปฏิบัติตามกฎระเบียบ การตัดสินใจควรทำอย่างครอบคลุม โดยคำนึงถึงลักษณะโหลด สภาพแวดล้อมการติดตั้ง และรอบงบประมาณ เพื่อหลีกเลี่ยงต้นทุนที่เพิ่มขึ้น อันตรายด้านความปลอดภัย และความเสี่ยงในการปฏิบัติตามข้อกำหนดอันเป็นผลมาจากการเลือกที่ไม่ถูกต้อง
