การจำแนกประเภทและสถานการณ์การใช้งานทางอุตสาหกรรมของหม้อแปลงไฟฟ้า

การจำแนกประเภทและสถานการณ์การใช้งานทางอุตสาหกรรมของหม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าเป็นอุปกรณ์แม่เหล็กไฟฟ้าแบบคงที่ที่แปลงแรงดันไฟฟ้าและกระแสสลับผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า ช่วยให้สามารถส่ง กระจาย และใช้งานพลังงานได้อย่างปลอดภัย มีประสิทธิภาพ และยืดหยุ่น เป็นอุปกรณ์หลักในระบบไฟฟ้าและการผลิตทางอุตสาหกรรม ซึ่งสนับสนุนการส่งพลังงาน การปกป้องอุปกรณ์ และความเสถียรของกระบวนการ บทความนี้จำแนกหม้อแปลงอย่างเป็นระบบตามฟังก์ชัน วิธีการทำความเย็น หมายเลขเฟส และการใช้งาน และอธิบายรายละเอียดเกี่ยวกับสถานการณ์ทางอุตสาหกรรมโดยทั่วไปเพื่อชี้แจงคุณค่าในอุตสาหกรรมสมัยใหม่

การจำแนกประเภทของหม้อแปลงไฟฟ้า

1. จำแนกตามฟังก์ชันและการใช้งาน

· หม้อแปลงไฟฟ้ากำลัง:แบ่งออกเป็นหม้อแปลงแบบ step-up, step-down และหม้อแปลงไฟฟ้าระบบจำหน่าย หม้อแปลงแบบสเต็ปอัพจะช่วยเพิ่มแรงดันไฟฟ้าในโรงไฟฟ้าเพื่อการส่งสัญญาณทางไกลเพื่อลดการสูญเสียของสายไฟ หม้อแปลงแบบสเต็ปดาวน์จะลดพลังงานกริดไฟฟ้าแรงสูงให้เป็นแรงดันไฟฟ้าปานกลางสำหรับเครือข่ายอุตสาหกรรมและในเมือง หม้อแปลงไฟฟ้าระบบจำหน่ายลดแรงดันไฟฟ้าลงเหลือ 0.4kV สำหรับผู้ใช้ปลายทาง ซึ่งใช้กันอย่างแพร่หลายในโรงงาน ชุมชน และอาคารพาณิชย์

· หม้อแปลงไฟฟ้าพิเศษ:ปรับแต่งสำหรับสภาพการทำงานที่รุนแรงหรือพิเศษ รวมถึงหม้อแปลงเตาไฟฟ้าสำหรับการผลิตเหล็ก หม้อแปลงวงจรเรียงกระแสสำหรับอิเล็กโทรไลซิสและการชุบโลหะด้วยไฟฟ้า หม้อแปลงเชื่อมสำหรับการเชื่อมอาร์ก หม้อแปลงแรงดึงสำหรับการขนส่งทางรถไฟ หม้อแปลงแยกเพื่อความปลอดภัยทางไฟฟ้า และหม้อแปลงเครื่องมือสำหรับการวัดและการป้องกัน

· หม้อแปลงควบคุม:ให้กำลังไฟฟ้าแรงดันต่ำที่เสถียรสำหรับวงจรควบคุม รีเลย์ และคอนแทคเตอร์ เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของระบบอัตโนมัติ

2. การจำแนกประเภทโดยวิธีทำความเย็น

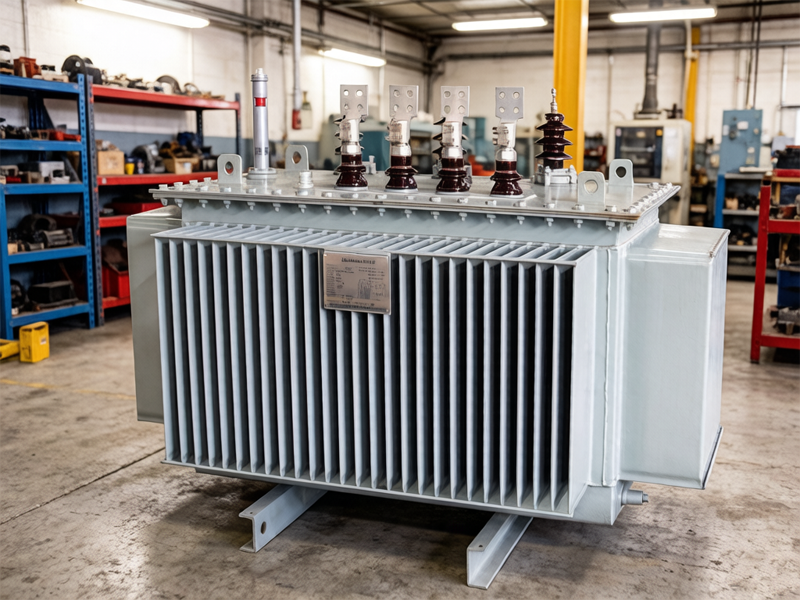

· หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน:หุ้มฉนวนและระบายความร้อนด้วยน้ำมันแร่ มีกำลังการผลิตสูง ต้นทุนต่ำ และมีความสามารถรับน้ำหนักเกินได้สูง เหมาะสำหรับสถานีไฟฟ้าย่อยกลางแจ้ง โรงงานอุตสาหกรรมขนาดใหญ่ และโครงข่ายไฟฟ้า การระบายความร้อนด้วยการไหลเวียนของน้ำมันแบบบังคับรองรับยูนิตไฟฟ้าแรงสูงและความจุสูงเป็นพิเศษ

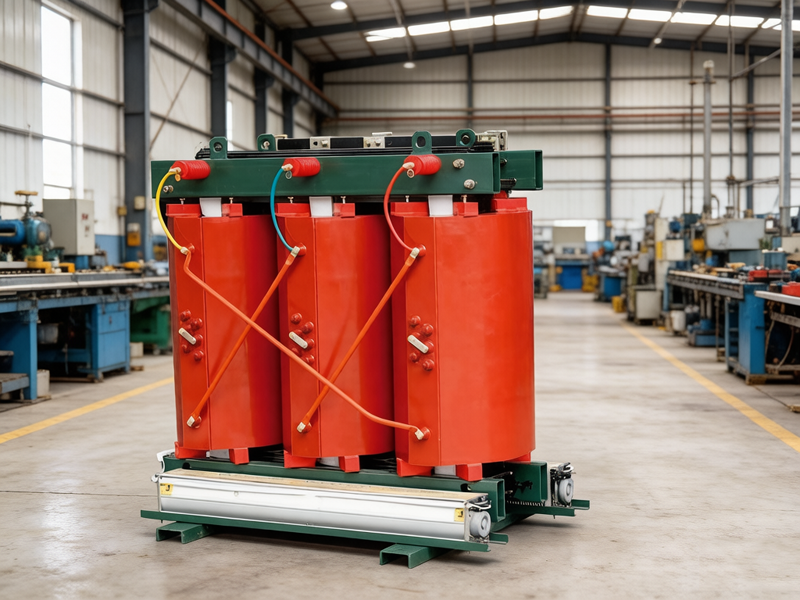

· หม้อแปลงชนิดแห้ง:ใช้เรซินหล่อหรือฉนวนอากาศ ที่มีคุณสมบัติทนไฟ ป้องกันการระเบิด และบำรุงรักษาต่ำ เหมาะสำหรับสถานที่ในร่มที่มีความปลอดภัยสูง เช่น ศูนย์ข้อมูล โรงพยาบาล รถไฟใต้ดิน อาคารสูงและสถานีย่อยใต้ดิน

· หม้อแปลงไฟฟ้าทำความเย็นแบบระเหย:ใช้สื่อที่มีฟลูออไรด์เพื่อการกระจายความร้อนที่มีประสิทธิภาพสูง เหมาะสำหรับความหนาแน่นของพลังงานสูงและสถานการณ์ในพื้นที่จำกัด

3. การจำแนกประเภทตามหมายเลขเฟส

· หม้อแปลงไฟฟ้าแบบเฟสเดียว:สำหรับระบบไฟฟ้าเฟสเดียว โหลดไฟฟ้าขนาดเล็ก ไฟฟ้าที่อยู่อาศัย และอุปกรณ์อิเล็กทรอนิกส์

· หม้อแปลงไฟฟ้าสามเฟส:แกนหลักของโครงข่ายไฟฟ้าสามเฟส ประสิทธิภาพสูง โครงสร้างกะทัดรัด และการสูญเสียต่ำ โดดเด่นในด้านระบบส่งไฟฟ้า ระบบจ่ายไฟทางอุตสาหกรรม และโรงงานขนาดใหญ่

4. การจำแนกประเภทตามวัสดุหลัก

· หม้อแปลงแกนเหล็กซิลิคอน:ประเภทดั้งเดิมพร้อมเทคโนโลยีที่สมบูรณ์และต้นทุนต่ำ ใช้กันอย่างแพร่หลายในสถานการณ์ด้านพลังงานและการกระจายทั่วไป

· หม้อแปลงโลหะผสมอสัณฐาน:การสูญเสียน้ำหนักไม่มากเป็นพิเศษ ประหยัดพลังงาน เหมาะสำหรับเครือข่ายการกระจายสินค้าระยะยาว สวนอุตสาหกรรม และอาคารสีเขียว

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

1. อุตสาหกรรมพลังงานไฟฟ้า

หม้อแปลงไฟฟ้ากำลังเป็นแกนหลักของการผลิต การส่ง และการจำหน่าย หม้อแปลงแบบสเต็ปอัพในโรงไฟฟ้าพลังความร้อน พลังงานน้ำ นิวเคลียร์ ลม และเซลล์แสงอาทิตย์ จะเพิ่มแรงดันไฟฟ้าเป็น 110kV–1000kV สำหรับการส่งผ่านระยะไกล หม้อแปลงแบบสเต็ปดาวน์และแบบกระจายจ่ายพลังงานให้กับผู้ใช้ในภาคอุตสาหกรรมและที่อยู่อาศัย หม้อแปลงเครื่องมือช่วยให้สามารถสูบจ่ายและป้องกันรีเลย์ได้อย่างแม่นยำ มั่นใจในความปลอดภัยของกริด

2. อุตสาหกรรมโลหะและวัสดุ

หม้อแปลงไฟฟ้าสำหรับเตาหลอมไฟฟ้าทนทานต่อแรงกระแทกและการลัดวงจรบ่อยครั้งในการผลิตเหล็กและการถลุง หม้อแปลงเรียงกระแสจ่ายกระแสตรงสูงสำหรับอะลูมิเนียมอิเล็กโทรไลต์ ทองแดง และสังกะสี เพื่อรองรับการผลิตที่มีประสิทธิภาพ หม้อแปลงแยกและวงจรเรียงกระแสช่วยลดฮาร์โมนิคและทำให้กระบวนการเสถียร

3. การผลิตและการแปรรูปทางกล

หม้อแปลงไฟฟ้าระบบจำหน่ายให้กำลังไฟ 0.4kV สำหรับมอเตอร์ ปั๊ม และเครื่องมือกล หม้อแปลงเชื่อมช่วยให้มั่นใจได้ถึงส่วนโค้งที่มั่นคงสำหรับอุปกรณ์เชื่อม ควบคุมหม้อแปลงจ่ายไฟให้กับ PLC และเซ็นเซอร์ ซึ่งรองรับสายการประกอบอัตโนมัติ หม้อแปลงแยกป้องกันอุปกรณ์ที่มีความแม่นยำจากการรบกวนและการรั่วไหล

4. พลังงานใหม่และการขนส่ง

ฟาร์มกังหันลมและพลังงานแสงอาทิตย์ใช้หม้อแปลงแบบสเต็ปอัพเพื่อรวมพลังงานเข้ากับโครงข่ายไฟฟ้า การขนส่งทางรถไฟใช้หม้อแปลงไฟฟ้าแบบฉุดสำหรับแหล่งจ่ายไฟแบบโซ่และการขับเคลื่อนยานพาหนะ สถานีชาร์จ EV อาศัยหม้อแปลงเรียงกระแสและหม้อแปลงแยกเพื่อการชาร์จที่ปลอดภัยและมีประสิทธิภาพ

5. ศูนย์ข้อมูลและอาคารสูง

แนะนำให้ใช้หม้อแปลงชนิดแห้งเพื่อความปลอดภัยจากอัคคีภัยและเสียงรบกวนต่ำ เพื่อให้มั่นใจว่ามีกำลังไฟสำหรับโหลดด้าน IT อย่างต่อเนื่อง หน่วยหล่อเรซินมีความน่าเชื่อถือสูงและบำรุงรักษาง่าย โดยตรงตามข้อกำหนดการทำงานทุกวันตลอด 24 ชั่วโมง

6. การทำเหมืองแร่และสภาพแวดล้อมที่รุนแรง

หม้อแปลงเฉพาะสำหรับเหมืองมีการออกแบบที่ป้องกันการระเบิด กันความชื้น และกันฝุ่น ปรับให้เข้ากับสภาวะใต้ดินและภาระหนัก โดยจ่ายไฟให้กับอุปกรณ์ระบายอากาศ การขนส่ง และการขุดอย่างปลอดภัย บทสรุปหม้อแปลงถูกจำแนกตามฟังก์ชัน การทำความเย็น เฟส และแกน เพื่อให้ตรงกับความต้องการทางอุตสาหกรรมที่หลากหลาย ประเภทที่แช่น้ำมันดีเยี่ยมในสถานการณ์กลางแจ้งที่มีความจุสูง แบบแห้งครองสถานที่ในร่มที่มีความปลอดภัยสูง ประเภทพิเศษให้บริการด้านโลหะวิทยา พลังงานใหม่ และการขนส่ง ด้วยกริดอัจฉริยะและการอัปเกรดอุตสาหกรรม หม้อแปลงจะพัฒนาไปสู่ประสิทธิภาพสูง การประหยัดพลังงาน ความชาญฉลาด และการปกป้องสิ่งแวดล้อม สนับสนุนการจัดหาพลังงานที่มั่นคงและการพัฒนาอุตสาหกรรมที่ยั่งยืน
