เทคโนโลยีหลักและการใช้งานจริงของสวิตช์เกียร์แรงดันต่ำคงที่ของ GGD คืออะไร

เทคโนโลยีหลักและการประยุกต์เชิงปฏิบัติคืออะไรจีจีดี สวิตช์เกียร์แรงดันต่ำคงที่?

คำจำกัดความอย่างเป็นทางการ: ตู้จำหน่ายไฟฟ้าแรงต่ำ GGD AC เป็นแบบมาตรฐานสวิตช์เกียร์สมบูรณ์แรงดันต่ำ AC คงที่ในร่มออกแบบและผลิตตามมาตรฐานแห่งชาติสำหรับสวิตช์เกียร์แรงดันต่ำที่สมบูรณ์ สามารถใช้ได้กับระบบจำหน่ายแรงดันไฟฟ้าต่ำความถี่ไฟฟ้า โดยใช้ตู้ตั้งพื้นแบบปิดสนิทและโครงสร้างการติดตั้งไฟฟ้าแบบคงที่ ส่วนใหญ่จะใช้สำหรับการกระจายพลังงานแรงดันต่ำ การวัดพลังงานไฟฟ้า การป้องกันสาย การชดเชยพลังงานปฏิกิริยา และการควบคุมวงจร เป็นอุปกรณ์จ่ายไฟฟ้าแรงดันต่ำขั้นพื้นฐานที่ได้มาตรฐานและเติบโตเต็มที่และใช้กันอย่างแพร่หลายในด้านการผลิตทางอุตสาหกรรม การก่อสร้างอาคาร การสนับสนุนของเทศบาล และการกระจายพลังงานพลังงานใหม่ในประเทศจีน

ในฐานะที่เป็นอุปกรณ์หลักที่ส่วนปลายทางของระบบส่งและจ่ายไฟ สวิตช์เกียร์แรงดันต่ำจะกำหนดความปลอดภัย ความเสถียร และคุณภาพการจ่ายไฟของระบบจำหน่ายทั้งหมดโดยตรง ด้วยโครงสร้างทางกลที่เป็นผู้ใหญ่ ประสิทธิภาพการทำงานที่มั่นคง การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง และประสิทธิภาพด้านต้นทุนทางวิศวกรรมที่โดดเด่น สวิตช์เกียร์แรงดันต่ำแบบคงที่ของ GGD จึงเป็นประเภทตู้พื้นฐานหลักมายาวนานสำหรับการก่อสร้างใหม่ การปรับปรุง และการขยายโครงการจำหน่ายไฟฟ้า เอกสารนี้อธิบายความรู้หลักครบชุดของสวิตช์เกียร์ GGD อย่างเป็นระบบจากมิติของการตีความแบบจำลอง เทคโนโลยีโครงสร้าง หลักการออกแบบ ประเภทตู้การทำงาน องค์ประกอบของวงจร ความแตกต่างในการเลือกแบบจำลอง การปรับสถานการณ์ การติดตั้ง การทำงานและการบำรุงรักษา และข้อผิดพลาดทั่วไป ด้วยถ้อยคำที่ได้รับความนิยมและการใช้งานจริงที่ชัดเจน จึงสามารถใช้เป็นข้อมูลอ้างอิงสำหรับการเรียนรู้อย่างมืออาชีพ การเลือกอุปกรณ์ การก่อสร้างนอกสถานที่ การรับอุปกรณ์ ตลอดจนการใช้งานและการบำรุงรักษารายวัน

I. การตีความแบบจำลองและการวางตำแหน่งผลิตภัณฑ์

ตัวอักษรสามตัวของ GGD สอดคล้องกับคุณสมบัติโครงสร้างและการทำงานของอุปกรณ์ ซึ่งทำหน้าที่เป็นพื้นฐานในการแยกแยะประเภทตู้และการตัดสินการใช้งานอุปกรณ์ในอุตสาหกรรมจำหน่ายไฟฟ้าแรงดันต่ำ ตัวอักษรแต่ละตัวจะกำหนดลักษณะการออกแบบและขอบเขตการใช้งานของอุปกรณ์

ตัวอักษรตัวแรก "G" หมายถึงโครงสร้างตู้โลหะที่ปิดสนิท อุปกรณ์นี้ใช้การออกแบบตู้ปิดแบบบูรณาการ ซึ่งแตกต่างจากอุปกรณ์รองรับการจ่ายไฟแบบเปิดและกล่องจ่ายไฟแบบเปิดแบบธรรมดา มีฟังก์ชั่นป้องกันฝุ่น ป้องกันสิ่งแปลกปลอม และป้องกันการสัมผัสโดยไม่ได้ตั้งใจ ตามมาตรฐานการป้องกันความปลอดภัยของห้องจ่ายไฟมาตรฐาน ใช้ได้กับสถานการณ์การกระจายพลังงานภายในอาคารที่ได้มาตรฐานเท่านั้น และไม่ได้ใช้สำหรับการจ่ายพลังงานอย่างง่ายชั่วคราว

ตัวอักษรตัวที่สอง "G" แสดงถึงโครงสร้างการติดตั้งแบบตายตัว ซึ่งเป็นคุณลักษณะที่โดดเด่นที่สุดของ GGD ส่วนประกอบไฟฟ้าหลักและรองทั้งหมดในตู้จะถูกยึดและยึดเข้ากับคานรับน้ำหนักของตู้ โดยไม่มีโครงสร้างทางกลที่สามารถเคลื่อนย้ายได้ เช่น การดึง การเสียบ การเลื่อน และสปริง โครงสร้างนี้ละทิ้งความสะดวกในการบำรุงรักษาแบบใช้สายไฟฟ้า เพื่อแลกกับความแข็งแกร่งของโครงสร้างที่สูงขึ้น ความต้านทานแรงกระแทกจากการลัดวงจรที่แข็งแกร่งขึ้น และสถานะการทำงานในระยะยาวที่มีเสถียรภาพมากขึ้น โดยปรับให้เข้ากับข้อกำหนดการทำงานอย่างต่อเนื่อง 7 × 24 ชั่วโมงของสถานการณ์ทางอุตสาหกรรม

ตัวอักษร "D" แสดงถึงคุณลักษณะการกระจายพลังงานแบบพิเศษ อุปกรณ์ดังกล่าวมุ่งเน้นไปที่ฟังก์ชันการกระจายพลังงานโดยเฉพาะ โดยมุ่งเน้นไปที่การส่ง การกระจาย การวัดแสง และการป้องกันพลังงานไฟฟ้าความถี่ต่ำแรงดันต่ำ ไม่รองรับฟังก์ชันการควบคุมพิเศษ เช่น การควบคุมความเร็วความถี่แบบแปรผัน และการควบคุมโปรแกรมอัตโนมัติ ซึ่งทำหน้าที่เป็นอุปกรณ์สนับสนุนการส่งกำลังบริสุทธิ์

สรุปตำแหน่งหลักของผลิตภัณฑ์: GGD เป็นตู้จ่ายไฟหลักแรงดันต่ำที่ได้มาตรฐานพร้อมแบบตั้งพื้นในอาคาร โครงสร้างคงที่อย่างสมบูรณ์ ความสามารถในการปรับกระแสไฟขนาดใหญ่ที่แข็งแกร่ง การทำงานที่มั่นคง และความเป็นสากลสูง ส่วนใหญ่จะใช้เป็นอุปกรณ์จ่ายไฟหลักพื้นฐานสำหรับระบบจำหน่ายพลังงานอุตสาหกรรม อาคาร เทศบาล และระบบจำหน่ายพลังงานใหม่

ครั้งที่สอง โครงสร้างตู้ เทคโนโลยีการผลิต และลอจิกการออกแบบพื้นฐาน

1. โครงสร้างเฟรมโดยรวมและข้อดีหลัก

สวิตช์เกียร์ GGD ใช้โครงสร้างเฟรมโปรไฟล์ที่ประกอบขึ้น ซึ่งแตกต่างจากตู้แบบเชื่อมทั้งหมดแบบดั้งเดิม อุปกรณ์นี้ประกอบขึ้นด้วยเสาพิเศษ คาน และคานแนวตั้งผ่านสลักเกลียว ซึ่งหลีกเลี่ยงการเสียรูปของตู้ ความเครียดที่ไม่สม่ำเสมอ และการบิดเบี้ยวของเฟรมที่เกิดจากเทคโนโลยีการเชื่อมทั้งหมดได้อย่างมีประสิทธิภาพ โดยมีความแม่นยำในการขึ้นรูปสูงและความสม่ำเสมอของโครงสร้างที่ดี ตามตรรกะการออกแบบของ "การป้องกันแบริ่งโหลดของเฟรมและการป้องกันกล่องหุ้มเพลท" โหลดของบัสบาร์ สวิตช์ และสายเคเบิลทั้งหมดจะรับภาระโดยเฟรมโปรไฟล์ที่มีความแข็งแรงสูง ในขณะที่เพลตด้านนอกทำหน้าที่ป้องกันแบบปิดและแยกฝุ่นเท่านั้น ไม่มีการเสียรูปของเฟรม การปิดประตูที่ไม่ดี หรือการชดเชยและการคลายตัวของส่วนประกอบจะเกิดขึ้นระหว่างการทำงานระยะยาว จึงมั่นใจได้ถึงความทนทานของโครงสร้างในระดับสูง

2. ฟังก์ชั่นการใช้งานจริงของวัสดุตู้และเทคโนโลยีพื้นผิว

ตู้ทำจากแผ่นเหล็กรีดเย็นคุณภาพสูง พร้อมโครงรับน้ำหนักแกนหนาขึ้นเพื่อปรับปรุงความสามารถในการรับน้ำหนักโดยรวมและความต้านทานแรงกระแทกทางกล พื้นผิวตู้ใช้เทคโนโลยีการพ่นผงไฟฟ้าสถิตอุตสาหกรรม ซึ่งไม่เพียงแต่สำหรับการตกแต่งรูปลักษณ์เท่านั้น แต่ยังมีผลการป้องกันในทางปฏิบัติหลายประการ: ประการแรก การป้องกันฉนวนเพื่อป้องกันการนำการรั่วไหลของเปลือกโลหะ และลดความเสี่ยงไฟฟ้าช็อต ประการที่สอง การป้องกันการกัดกร่อนและสนิมเพื่อปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อนของห้องจ่ายไฟที่มีความชื้น การระบายอากาศที่ไม่ดี และการสะสมของฝุ่น และชะลอการเสื่อมสภาพของตู้ ประการที่สาม ความต้านทานการเผาไหม้ส่วนโค้งเพื่อต้านทานส่วนโค้งที่เกิดจากการลัดวงจรของวงจรย่อย และจำกัดการขยายตัวของข้อผิดพลาด ในขณะเดียวกัน ส่วนประกอบโลหะทั้งหมด รวมถึงโครงตู้ ประตูแบบเคลื่อนย้ายได้ และแผ่นด้านข้างที่ถอดออกได้จะเชื่อมต่อกับระบบกราวด์แบบรวมผ่านสายกราวด์พิเศษ เพื่อสร้างระบบป้องกันศักย์ไฟฟ้าเท่ากันทุกช่วง และกำจัดการสะสมไฟฟ้าสถิตและความเสี่ยงจากไฟฟ้าที่เกิดจากเปลือกหุ้ม

3. หลักความปลอดภัยหลักของการแยกทางกายภาพแบบสี่โซนภายใน

ตู้ GGD ใช้เค้าโครงพาร์ติชันฟิสิคัลสี่โซนอิสระที่ได้มาตรฐาน ซึ่งเป็นการออกแบบด้านความปลอดภัยหลักของอุปกรณ์ โดยมีจุดมุ่งหมายเพื่อแยกข้อผิดพลาด บล็อกส่วนโค้ง และตระหนักถึงการป้องกันแบบแบ่งโซน ป้องกันไม่ให้ข้อผิดพลาดเฉพาะที่ทำให้เกิดอัมพาตทั้งตู้

ห้องบัสบาร์ยอดนิยม: เนื่องจากเป็นพื้นที่หลักที่มีพลังงานสูงสุดในตู้ทั้งหมด จึงถูกปิดล้อมอย่างอิสระและจัดเรียงด้วยบัสบาร์หลัก สายไฟที่เป็นกลาง และแท่งกราวด์ป้องกัน พร้อมอุปกรณ์ครบครันด้วยฉากกั้นและปลอกฉนวน สามารถป้องกันการลัดวงจรแบบเฟสต่อเฟสของบัสบาร์ที่เกิดจากอาร์คสวิตช์ที่ต่ำกว่า ความผิดปกติของสายเคเบิล และสิ่งแปลกปลอมที่ตกลงมา จำกัดข้อผิดพลาดทางไฟฟ้าที่สำคัญไว้ที่บริเวณด้านบน และป้องกันสาขาพลังงานที่ต่ำกว่าทั้งหมดจากความล้มเหลว

ห้องประกอบไฟฟ้ากลาง: จะติดตั้งส่วนประกอบไฟฟ้าหลักหลักจากส่วนกลาง เช่น เซอร์กิตเบรกเกอร์ หม้อแปลง และคอนแทคเตอร์ เค้าโครงส่วนกลางช่วยให้มั่นใจได้ถึงความเครียดที่สม่ำเสมอ หลีกเลี่ยงการสั่นพ้องของอุปกรณ์และการชดเชยระหว่างการทำงานของกระแสไฟฟ้าขนาดใหญ่ การติดตั้งโบลต์แบบตายตัวช่วยลดช่องว่างในหน้าสัมผัสทางไฟฟ้า ซึ่งช่วยลดโอกาสที่จะเกิดข้อผิดพลาดความถี่สูง เช่น การเชื่อมต่อเสมือน ความร้อนสูงเกิน และการเผาไหม้ได้อย่างมาก

ห้องเคเบิลล่าง: พื้นที่อิสระพิเศษสำหรับการวาง จีบ และยึดสายเคเบิลขาเข้าและขาออก ทำให้เกิดการแยกทางกายภาพระหว่างวงจรสายเคเบิลและบัสบาร์ไฟฟ้าแรงสูง ช่วยหลีกเลี่ยงการต่อสายดินของบัสบาร์และข้อผิดพลาดในการลัดวงจรที่เกิดจากอายุของฉนวนสายเคเบิลและความเสียหายของเปลือก แยกสายไฟกระแสไฟแรงและไฟอ่อนออกจากกัน ทำให้วงจรเรียบร้อยและชัดเจน และอำนวยความสะดวกในการบำรุงรักษาและการแก้ไขปัญหาในภายหลัง

พื้นที่ใช้งานเครื่องมือวัดประตูหน้า: จะจัดเรียงเฉพาะอุปกรณ์เสริมรองสำหรับกระแสอ่อนเท่านั้น เช่น เครื่องมือ ไฟแสดงสถานะ ปุ่มการทำงาน และสวิตช์ถ่ายโอน ทำให้มีการแยกทางกายภาพที่เข้มงวดระหว่างกระแสแรงและกระแสอ่อน ผู้ปฏิบัติงานไม่จำเป็นต้องติดต่อกับวงจรไฟฟ้าแรงสูงในระหว่างการตรวจสอบรายวัน การดูพารามิเตอร์ และการทำงานของอุปกรณ์ โดยพื้นฐานแล้วจะหลีกเลี่ยงความเสี่ยงจากไฟฟ้าช็อตส่วนบุคคล และปรับปรุงความปลอดภัยในการทำงาน

4. โหมดการเดินสายไฟขาเข้าและขาออกและการปรับสถานการณ์

จากล่างขึ้นบนและล่างออก: โหมดกระแสหลักมาตรฐานอุตสาหกรรม เหมาะสำหรับห้องจ่ายไฟฟ้าส่วนใหญ่ที่มีการเดินสายไฟร่องลึก สายเคเบิลเข้าสู่ตู้จากร่องลึกกราวด์ด้วยการเดินสายไฟที่ปกปิด เรียบร้อยและปลอดภัย ใช้ได้กับสถานการณ์การกระจายพลังงานทั่วไปส่วนใหญ่ เช่น โรงงาน อาคาร และชุมชนที่อยู่อาศัย

จากบนลงล่างและจากบนลงล่าง: ปรับให้เข้ากับห้องจ่ายกำลังไฟฟ้าที่มีเค้าโครงสะพานด้านบนสุด โดยส่วนใหญ่ใช้สำหรับห้องเครื่องจักรในอาคารสูงและโรงปฏิบัติงานที่มีการเดินสายสะพานแบบรวมศูนย์ ซึ่งมีการโค้งงอของสายเคเบิลน้อยลง การสูญเสียสายต่ำ และการเดินสายที่ราบรื่น

จากบนลงล่างและจากล่างขึ้นบน: โหมดการปรับตัวพิเศษ ใช้กับสภาพการทำงานพิเศษเป็นหลัก เช่น การปรับปรุงห้องจ่ายไฟแบบเก่า การขยายวงจร และการเดินสายในสถานที่จำกัด โดยมีความยืดหยุ่นสูง

ที่สาม ตรรกะการกระจายพลังงานและสถานการณ์การใช้งานของตู้ฟังก์ชั่น GGD ต่างๆ

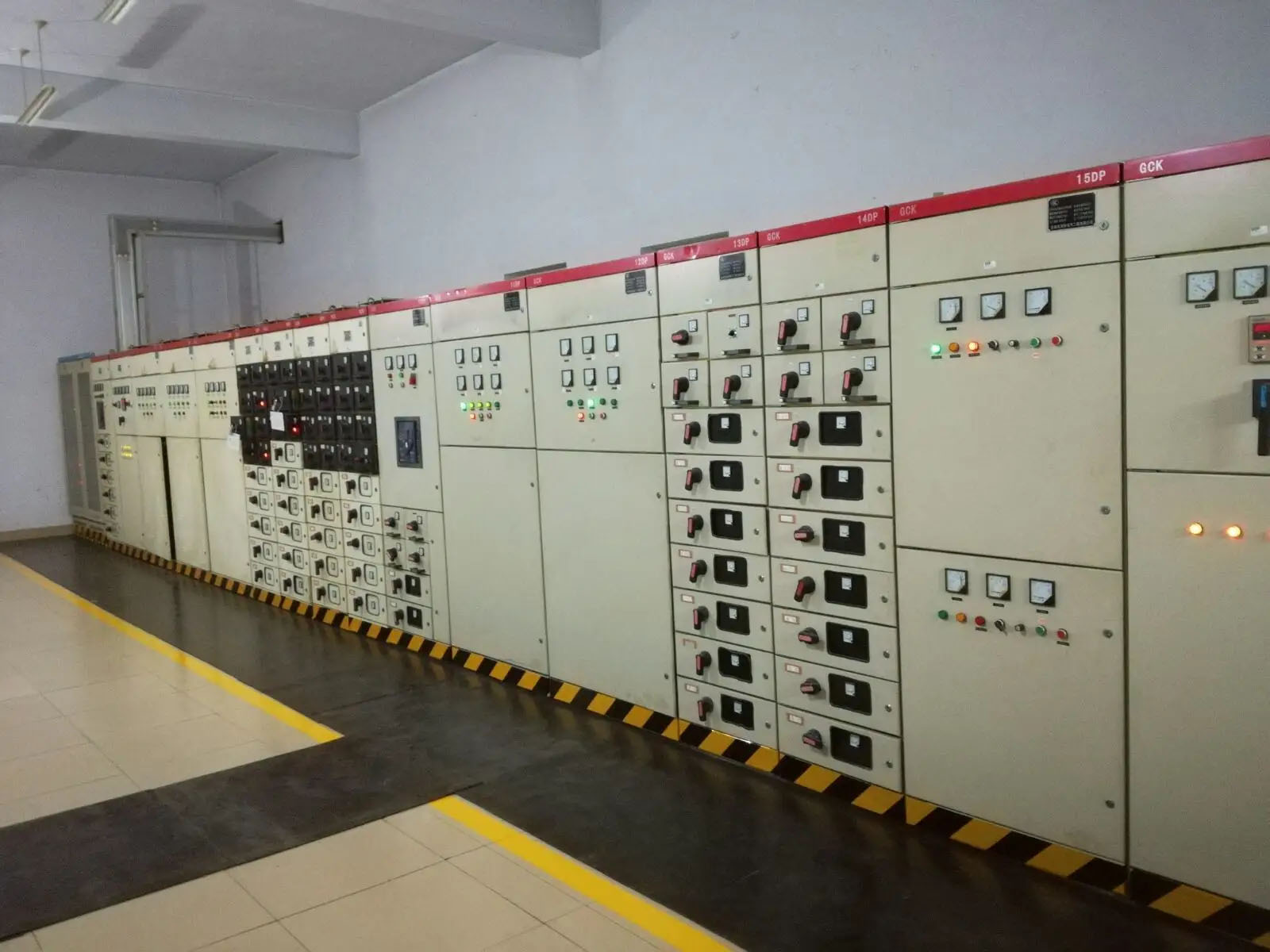

ระบบจำหน่ายไฟฟ้าแรงดันต่ำที่สมบูรณ์ถูกสร้างขึ้นโดยการรวมตู้ GGD ที่ใช้งานได้หลากหลายเข้าด้วยกัน ตู้ทั้งหมดปฏิบัติหน้าที่ของตนและร่วมมือกันเพื่อสร้างระบบจำหน่ายไฟฟ้าที่สมบูรณ์ ซึ่งรวมการเข้าถึงพลังงาน การกระจายโหลด การป้องกันข้อผิดพลาด การเพิ่มประสิทธิภาพการใช้พลังงาน และการวัดพลังงาน

1. ตู้รับเข้า (ระบบประตูไฟฟ้าหลัก

ตู้ขาเข้าเป็นช่องจ่ายไฟหลักของระบบจำหน่ายไฟฟ้าแรงดันต่ำทั้งหมด โดยมีเซอร์กิตเบรกเกอร์หลักแบบสากลเพื่อทำหน้าที่ของการสวิตชิ่งหลักของระบบและการป้องกันข้อผิดพลาดหลัก กำลังไฟฟ้าเอาท์พุตจากหม้อแปลงด้านบนจะเข้าถึงตู้ขาเข้า โดยมีความเสถียรและป้องกันโดยเซอร์กิตเบรกเกอร์หลัก จากนั้นจะสับไปที่ตู้ฟังก์ชั่นด้านหลังทั้งหมด อุปกรณ์ดังกล่าวรวมฟังก์ชันการป้องกันหลายอย่าง เช่น การโอเวอร์โหลด การลัดวงจร แรงดันไฟฟ้าตก และการสูญเสียเฟส และสามารถตัดการทำงานได้ทันทีเพื่อตัดไฟในกรณีที่ระบบเกิดข้อผิดพลาดที่สำคัญ เพื่อปกป้องสายด้านหลังและอุปกรณ์ ระบบจ่ายไฟเดี่ยวจะติดตั้งตู้ขาเข้าหนึ่งตู้ ในขณะที่ระบบจ่ายไฟสำรองแบบสองวงจรต้องใช้ตู้ขาเข้าสองตู้ที่เข้าคู่กับตู้ผูก

2. ตู้ขาออก (สถานีจ่ายโหลด)

เนื่องจากเป็นอุปกรณ์หลักสาขาของระบบจำหน่ายไฟฟ้า ตู้ที่ส่งออกจะแยกแหล่งจ่ายไฟหลักออกเป็นสาขาอิสระหลายสาขา เพื่อปรับให้เข้ากับโหลดที่แตกต่างกัน เช่น อุปกรณ์ไฟฟ้า ระบบไฟส่องสว่าง และสิ่งอำนวยความสะดวกในสำนักงาน การใช้ตรรกะการกระจายพลังงานที่เป็นอิสระของวงจรหนึ่งที่มีการป้องกันเดียว การป้องกันของแต่ละสาขาจึงเป็นอิสระจากกัน เฉพาะการทริปสาขาที่ผิดพลาดในกรณีโอเวอร์โหลด การลัดวงจร หรือการรั่วไหลของสาขาเดียว โดยไม่ส่งผลกระทบต่อแหล่งจ่ายไฟโดยรวมของระบบ ช่วยให้สามารถแยกข้อผิดพลาดได้อย่างแม่นยำ และอำนวยความสะดวกในการแก้ไขปัญหาข้อผิดพลาดและการกู้คืนพลังงานอย่างรวดเร็ว

3. ตู้ชดเชยพลังงานรีแอกทีฟ (แกนเพิ่มประสิทธิภาพพลังงานของระบบ)

สถานการณ์ทางอุตสาหกรรมมีสัดส่วนของมอเตอร์และอุปกรณ์อุปนัยสูง ซึ่งสร้างการสูญเสียพลังงานปฏิกิริยาจำนวนมากระหว่างการทำงาน ซึ่งนำไปสู่ค่าตัวประกอบกำลังของกริดต่ำ แรงดันไฟฟ้าในสายลดลงที่เพิ่มขึ้น การทำความร้อนของอุปกรณ์ที่ทำให้รุนแรงขึ้น และค่าปรับค่าปรับตัวประกอบกำลังจากสำนักงานจ่ายไฟ ส่งผลให้ต้นทุนการใช้พลังงานขององค์กรเพิ่มขึ้น ตู้ชดเชยพลังงานรีแอกทีฟจะสลับธนาคารตัวเก็บประจุโดยอัตโนมัติตามการเปลี่ยนแปลงโหลดกริดแบบเรียลไทม์ เพื่อชดเชยพลังงานรีแอกทีฟของระบบแบบไดนามิก ปรับแรงดันไฟฟ้าของกริดให้คงที่ ลดการสูญเสียสาย และปรับปรุงประสิทธิภาพการใช้พลังงาน สำหรับสภาพการทำงานแบบฮาร์มอนิกที่มีตัวแปลงความถี่แบบเข้มข้นและอุปกรณ์ความถี่สูง จำเป็นต้องติดตั้งเครื่องปฏิกรณ์เพื่อลดฮาร์โมนิคและป้องกันไม่ให้อุปกรณ์ชดเชยเหนื่อยหน่าย

4. Tie Cabinet (แกนจ่ายไฟต่อเนื่องแบบ Dual-Power)

ตู้ผูกถูกนำไปใช้เป็นพิเศษกับระบบจ่ายไฟสำรองที่มีความน่าเชื่อถือสูงพร้อมสายขาเข้าคู่และบัสบาร์คู่ ภายใต้สภาวะการทำงานปกติ บัสบาร์ทั้งสองส่วนได้รับการขับเคลื่อนโดยตู้ขาเข้าสองตู้อย่างอิสระ และตู้ผูกยังคงเปิดอยู่ เมื่อแหล่งจ่ายไฟขาเข้าใดๆ ขัดข้องหรือตัดการเชื่อมต่อ ตู้ผูกจะปิดโดยอัตโนมัติหรือด้วยตนเอง และแหล่งจ่ายไฟปกติจะจ่ายไฟให้กับบัสบาร์ทั้งสองส่วนเพื่อหลีกเลี่ยงไม่ให้ไฟฟ้าดับในพื้นที่ขนาดใหญ่ มีการใช้กันอย่างแพร่หลายในสถานการณ์สำคัญที่มีความต้องการสูงสำหรับความต่อเนื่องของแหล่งจ่ายไฟ เช่น โรงพยาบาล ห้างสรรพสินค้าขนาดใหญ่ ห้องข้อมูล สายการผลิตทางอุตสาหกรรม และระบบจำหน่ายพลังงานดับเพลิง

5. ตู้มิเตอร์ (อุปกรณ์พิเศษสำหรับการจ่ายพลังงาน)

ตู้วัดแสงเป็นตู้มาตรฐานพิเศษภายใต้การดูแลของแผนกจ่ายไฟ โครงสร้างตู้ การกำหนดค่าส่วนประกอบ และเทคโนโลยีการเดินสายไฟเป็นไปตามข้อกำหนดการยอมรับแหล่งจ่ายไฟอย่างเคร่งครัด ตู้นี้ได้รับการติดตั้งเป็นพิเศษด้วยหม้อแปลงมิเตอร์และมิเตอร์วัดพลังงานไฟฟ้าอัจฉริยะ เพื่อรวบรวมและนับการใช้พลังงานทั้งหมดของระบบอย่างแม่นยำ ซึ่งทำหน้าที่เป็นพื้นฐานทางกฎหมายในการชำระค่าไฟฟ้า ตู้รองรับการควบคุมการปิดผนึกตะกั่ว และห้ามดัดแปลงสายไฟและอุปกรณ์ส่วนตัวเพื่อให้แน่ใจว่าการวัดกำลังไฟฟ้าเป็นไปตามข้อกำหนด แม่นยำ และตรวจสอบย้อนกลับได้

IV. หลักการพื้นฐานของวงจรปฐมภูมิและทุติยภูมิ

1. วงจรหลักหลัก

วงจรหลักหลักคือช่องทางหลักกระแสแรงของระบบ ส่วนใหญ่รวมถึงบัสบาร์หลัก บัสบาร์สาขา หน้าสัมผัสหลักของเซอร์กิตเบรกเกอร์ สายเคเบิลขาเข้าและขาออก และขั้วต่อสายไฟโหลด หน้าที่หลักคือส่งและกระจายพลังงานไฟฟ้ากำลังสูง เชื่อมต่อโหลดเทอร์มินัลโดยตรง กำหนดความจุของแหล่งจ่ายไฟโดยรวมและความต้านทานไฟฟ้าลัดวงจรของตู้ โครงสร้างคงที่ของ GGD ช่วยให้มั่นใจได้ว่าส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าจะยึดแน่นหนา โดยไม่มีช่องว่างของปลั๊กที่สามารถเคลื่อนย้ายได้ และความต้านทานต่อการสัมผัสที่มั่นคง ไม่เสี่ยงต่อความร้อนสูงเกินไป การเชื่อมต่อเสมือน และการเผาไหม้ระหว่างการทำงานด้วยกระแสไฟฟ้าสูงในระยะยาว พร้อมความต้านทานส่วนโค้งที่ดีเยี่ยมและความต้านทานต่อแรงกระแทกจากการลัดวงจร ปรับให้เข้ากับการทำงานในสภาวะคงที่ในระยะยาวของวงจรกระแสไฟฟ้าขนาดใหญ่หลัก

2. วงจรควบคุมรอง

วงจรควบคุมทุติยภูมิเป็นระบบเสริมกระแสอ่อนแรงดันต่ำที่รองรับวงจรหลัก มันไม่ได้ส่งพลังงานไฟฟ้ากำลังสูงโดยตรง และหน้าที่หลักของมันคือการตรวจสอบ การป้องกัน การควบคุม และการเตือนล่วงหน้า โดยส่วนใหญ่จะประกอบด้วยสี่ฟังก์ชัน: การรวบรวมข้อมูลการทำงานแบบเรียลไทม์ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า และการใช้พลังงาน การตอบสนองของการปิด การเปิด และสถานะข้อบกพร่องของอุปกรณ์ การป้องกันโอเวอร์โหลด การลัดวงจร แรงดันตก และการป้องกันข้อบกพร่องอื่น ๆ รองรับการทำงานในพื้นที่และการควบคุมระยะไกล การควบคุมกระแสไฟแรงทางอ้อมผ่านกระแสไฟอ่อนช่วยเพิ่มความปลอดภัยในการใช้งานอุปกรณ์และความสะดวกในการใช้งานและการบำรุงรักษาอย่างมาก

V. ข้อดีและข้อเสียหลักของ จีจีดี

1. ข้อดีหลัก

ประการแรก ความน่าเชื่อถือในการทำงานสูงและอัตราความล้มเหลวต่ำ อุปกรณ์ไม่มีโครงสร้างทางกลที่เปราะบาง เช่น ลิ้นชัก รางเลื่อน และสปริง โดยพื้นฐานแล้วจะหลีกเลี่ยงข้อผิดพลาดต่างๆ เช่น การติดขัดของกลไก การสัมผัสที่ไม่ดี และความล้มเหลวของส่วนประกอบ ปรับให้เข้ากับการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมง และลดการทำงานและแรงกดดันในการบำรุงรักษาในภายหลัง

ประการที่สอง โครงสร้างที่มั่นคงและความทนทานต่อความผิดพลาดที่แข็งแกร่ง ด้วยการติดตั้งส่วนประกอบแบบตายตัวและการจัดวางบัสบาร์ที่เรียบร้อยและมั่นคง โครงสร้างตู้จะไม่คลาย ส่วนประกอบจะไม่หลุดออกมา และส่วนโค้งจะไม่กระจายอย่างกว้างขวางในกรณีที่ระบบเกิดข้อผิดพลาดในการลัดวงจร ช่วยให้มั่นใจในการควบคุมข้อผิดพลาดที่แข็งแกร่ง

ประการที่สาม ความเป็นสากลและความเข้ากันได้สูง อุปกรณ์นี้มีระดับมาตรฐานสูง เข้ากันได้กับส่วนประกอบไฟฟ้าแรงดันต่ำกระแสหลักต่างๆ พร้อมด้วยอุปกรณ์เสริมในอุตสาหกรรมที่ใช้กันอย่างแพร่หลาย และไม่มีอุปสรรคทางเทคนิคที่ปรับแต่งได้ ทำให้สามารถบำรุงรักษา ปรับปรุง และขยายกำลังการผลิตได้อย่างรวดเร็ว

ประการที่สี่ ความยืดหยุ่นในการปรับปรุงสูง ตู้มีการตกแต่งภายในที่กว้างขวางโดยไม่มีโครงสร้างที่ซ้ำซ้อน ทำให้สามารถเพิ่มวงจรจ่ายไฟใหม่ โมดูลตรวจสอบอัจฉริยะ และโมดูลชดเชยพลังงานรีแอกทีฟตามความต้องการในการใช้งานและการบำรุงรักษาในภายหลัง ปรับให้เข้ากับการอัพเกรดและปรับปรุงห้องจ่ายไฟเก่า

ประการที่ห้า ประสิทธิภาพด้านต้นทุนที่โดดเด่น ด้วยเทคโนโลยีการผลิตที่ครบกำหนดและต้นทุนการผลิตจำนวนมาก ราคาจึงต่ำกว่าสวิตช์เกียร์แบบลิ้นชักภายใต้ความสามารถในการจ่ายไฟเท่ากัน เหมาะสำหรับการดำเนินโครงการจำหน่ายไฟฟ้าขนาดใหญ่

2. ข้อเสียเปรียบหลัก

ประการแรก ความสะดวกในการใช้งานและการบำรุงรักษาไม่เพียงพอ และการบำรุงรักษาการปิดเครื่องตามคำสั่ง ส่วนประกอบทั้งหมดได้รับการติดตั้งอย่างถาวรโดยไม่มีหน่วยบำรุงรักษาแบบดึงออกได้อิสระ ซึ่งจำเป็นต้องปิดแหล่งจ่ายไฟด้านบนเพื่อการบำรุงรักษาข้อบกพร่องของวงจรเดียวและการเปลี่ยนอุปกรณ์ ไม่สามารถดำเนินการบำรุงรักษาแบบใช้สายได้

ประการที่สอง ระดับการทำให้เป็นโมดูลต่ำและความสามารถในการเปลี่ยนหน่วยได้ไม่ดี ไม่มีมาตรฐานโมดูลาร์แบบรวม และโครงร่างภายในและขนาดการติดตั้งของตู้จากผู้ผลิตหลายรายแตกต่างกัน ทำให้ไม่สามารถรับรู้ถึงการแลกเปลี่ยนโดยตรงของหน่วยวงจร เช่น ตู้ลิ้นชัก

ประการที่สาม การปรับตัวอย่างจำกัดให้เข้ากับสถานการณ์ระดับสูง ถูกจำกัดด้วยคุณสมบัติการบำรุงรักษาการปิดเครื่อง ทำให้ไม่สามารถตอบสนองความต้องการแหล่งจ่ายไฟมาตรฐานสูง เช่น การบำรุงรักษาบ่อยครั้ง ไฟฟ้าดับเป็นศูนย์ และแหล่งจ่ายไฟที่มีความแม่นยำ

วี. ความแตกต่างและลอจิกการเลือกประเภทตู้ GGD, GCK และ เอ็มเอ็นเอส

จีจีดี, GCK และ MNS เป็นตู้หลักสามประเภทในอุตสาหกรรมจำหน่ายไฟฟ้าแรงดันต่ำของจีน ความแตกต่างหลักอยู่ที่รูปแบบโครงสร้าง โหมดการทำงานและการบำรุงรักษา ระดับความน่าเชื่อถือ และความสามารถในการปรับเปลี่ยนสถานการณ์มากกว่ารูปลักษณ์ภายนอก

จีจีดี: โครงสร้างคงที่อย่างสมบูรณ์โดยไม่มีลิ้นชักแบบเคลื่อนย้ายได้ มีโครงสร้างที่มั่นคง ต้านทานการลัดวงจรที่แข็งแกร่ง ต้นทุนต่ำ และประสิทธิภาพกระแสไฟฟ้าขนาดใหญ่ที่ยอดเยี่ยม ข้อเสียของมันคือต้องมีการบำรุงรักษาเมื่อปิดเครื่อง ซึ่งเหมาะสำหรับตู้หลักของระบบ การจ่ายไฟหลัก และการกระจายพลังงานโหลดที่เสถียรทั่วไป

จีซีเค: โครงสร้างกึ่งลิ้นชักพร้อมวงจรขาออกที่สามารถดึงออกได้อย่างอิสระและเปลี่ยนได้ ช่วยให้สามารถบำรุงรักษาวงจรเดี่ยวแบบ live-line ได้ มันสร้างสมดุลระหว่างความเสถียรและความสะดวกในการใช้งาน โดยส่วนใหญ่จะปรับให้เข้ากับโหลดกำลังของโรงงานและสภาพการทำงานที่ต้องมีการบำรุงรักษาบ่อยครั้ง

เอ็มเอ็นเอส: ตู้ลิ้นชักแบบโมดูลาร์ระดับไฮเอนด์ที่มีความสามารถในการสับเปลี่ยนหน่วยที่แข็งแกร่ง ความฉลาดสูง ระดับการป้องกันที่สูง และประสิทธิภาพการทำงานและการบำรุงรักษาสูง แต่มีต้นทุนสูง ใช้ได้กับศูนย์ข้อมูล การผลิตที่มีความแม่นยำ การค้าระดับไฮเอนด์ และสถานการณ์การโหลดที่สำคัญอย่างต่อเนื่อง

สูตรการคัดเลือกอุตสาหกรรม: เลือก GGD สำหรับการจ่ายพลังงานในสภาวะคงที่แบบธรรมดา วงจรหลักกระแสขนาดใหญ่ และโครงการที่ควบคุมงบประมาณ เลือก GCK สำหรับกำลังของศูนย์บริการและสภาพการทำงานในการบำรุงรักษาบ่อยครั้ง เลือก MNS สำหรับสถานการณ์ระดับสูง ข้อกำหนดไฟฟ้าดับเป็นศูนย์ และโหลดที่แม่นยำ

ปกเกล้าเจ้าอยู่หัว สถานการณ์ที่ใช้งานได้และไม่สามารถใช้ได้

1. สถานการณ์สมมติที่ต้องการ

ห้องจ่ายไฟหลักของโรงงานต่างๆ ห้องจ่ายไฟของอาคารและชุมชนที่อยู่อาศัย ระบบเชื่อมต่อกริดแรงดันต่ำของสถานีไฟฟ้าโซลาร์เซลล์ ตู้จ่ายไฟหลักชั่วคราวสำหรับสถานที่ก่อสร้าง การจ่ายไฟหลักของโรงปฏิบัติงานในโรงงาน การจ่ายพลังงานไฟฟ้าแบบธรรมดาของเทศบาล การกระจายพลังงานแบบรวมศูนย์ของห้องปั๊มน้ำและห้องพัดลม และสถานการณ์การกระจายพลังงานพื้นฐานอื่นๆ ที่มีโหลดที่เสถียรและไม่มีความต้องการในการบำรุงรักษาบ่อยครั้ง

2. สถานการณ์ที่ไม่แนะนำ

การกระจายพลังงานหลักของศูนย์ข้อมูล, การกระจายพลังงานฉุกเฉินของห้องผ่าตัดของโรงพยาบาล, การกระจายพลังงานของห้องปฏิบัติการเครื่องมือที่มีความแม่นยำ, การกระจายพลังงานในสายการผลิตหลักของระบบอัตโนมัติทางอุตสาหกรรม, โหลดที่สำคัญซึ่งต้องมีการสตาร์ท-ดับและการบำรุงรักษาแบบเรียลไทม์บ่อยครั้ง และสถานีไฟฟ้าอัจฉริยะระดับสูงแบบอัตโนมัติที่มีความต้องการสูงเพื่อความต่อเนื่องของแหล่งจ่ายไฟและประสิทธิภาพการทำงานและการบำรุงรักษา

8. การติดตั้ง การใช้งาน การบำรุงรักษา และการวิเคราะห์ข้อผิดพลาดทั่วไป

1. ประเด็นสำคัญในการติดตั้งหลัก

ตู้ใช้การติดตั้งแบบติดผนังแบบตั้งพื้น ตู้หลายตู้จะต้องได้รับการปรับระดับอย่างแม่นยำและประกบกันอย่างใกล้ชิดในระหว่างการจัดเตรียมเพื่อให้แน่ใจว่าข้อต่อชนกับบัสบาร์แบบแบน ความเค้นของตู้สม่ำเสมอ และการเปิดและปิดประตูที่ราบรื่น การเดินสายเคเบิลเป็นไปตามหลักการของการแบ่งเขตกระแสไฟแรงและไฟอ่อนอย่างเคร่งครัดเพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้า รับประกันอุปกรณ์รองและสัญญาณการป้องกันที่เสถียร และบรรลุการเดินสายโดยรวมที่ยึดแน่นเรียบร้อยและแน่นหนา

2. ข้อกำหนดหลักของความปลอดภัยในการต่อสายดิน

การต่อสายดินที่เชื่อถือได้เต็มรูปแบบคือการรับประกันหลักสำหรับการทำงานที่ปลอดภัยของ GGD ส่วนประกอบโลหะทั้งหมด เช่น โครงตู้ ประตูแบบเคลื่อนย้ายได้ แผ่นด้านข้าง คานยึด และถาดสายเคเบิล จะต้องเชื่อมต่อกับระบบสายดิน ประตูแบบเคลื่อนย้ายได้เชื่อมต่อกับสายดินแบบยืดหยุ่นพิเศษเพื่อหลีกเลี่ยงความล้มเหลวในการลงกราวด์ที่เกิดจากออกซิเดชั่นและการกัดกร่อนของจุดบานพับ ช่วยป้องกันไฟฟ้ารั่ว ไฟฟ้าสถิตย์ ไฟฟ้าช็อต และอุปกรณ์เสียหายได้อย่างครอบคลุม

3. ข้อกำหนดการใช้งานและการบำรุงรักษารายวัน

การตรวจสอบเป็นประจำทุกวันไม่จำเป็นต้องเปิดตู้ สภาพการทำงานของอุปกรณ์สามารถตัดสินได้จากเครื่องมือที่ติดตั้งที่ประตูและไฟแสดงสถานะ การบำรุงรักษาตู้ภายในต้องใช้ขั้นตอนความปลอดภัยสี่ขั้นตอนอย่างเคร่งครัด: ปิดเครื่อง ตรวจสอบการปิดเครื่อง แขวนป้ายเตือน และต่อสายดิน ห้ามเปิดตู้สดโดยเด็ดขาด การบำรุงรักษาตามปกติมุ่งเน้นไปที่การกำจัดฝุ่นในตู้ การยึดบัสบาร์และขั้วต่อ การตรวจสอบวงจรทุติยภูมิ และการตรวจสอบสภาพสายดินเพื่อกำจัดอันตรายที่ซ่อนอยู่ล่วงหน้า

4. ข้อผิดพลาดทั่วไปและการวิเคราะห์สาเหตุ

ตู้ร้อนเกินผิดปกติ: ข้อผิดพลาดของอุปกรณ์ที่พบบ่อยที่สุด ส่วนใหญ่เกิดจากการขั้วต่อสายไฟหลวม สลักบัสบาร์หลวม และการจีบสายเคเบิลไม่เพียงพอ ส่งผลให้มีความต้านทานต่อการสัมผัสและเกิดความร้อนมากเกินไป มันเป็นของปัญหากระบวนการก่อสร้างและการดำเนินงานมากกว่าข้อบกพร่องด้านคุณภาพตู้

การสะดุดสาขาบ่อยครั้ง: ส่วนใหญ่เกิดจากการโหลดด้านหลังมากเกินไป กระแสไฟฟ้ารั่วในสายไฟ และข้อผิดพลาดของอุปกรณ์ขั้วต่อ โดยไม่ขึ้นอยู่กับตัวตู้เอง สามารถตรวจสอบและกำจัดข้อผิดพลาดได้โดยการตรวจสอบโหลดสาขาที่เกี่ยวข้อง

ข้อมูลเครื่องมือที่ผิดปกติ: ส่วนใหญ่เกิดจากการเดินสายวงจรทุติยภูมิหลวม ความผิดปกติของหม้อแปลง หรือการรบกวนทางแม่เหล็กไฟฟ้าของสัญญาณกระแสอ่อน การแก้ไขปัญหาสามารถดำเนินการได้อย่างรวดเร็วโดยการตรวจสอบวงจรควบคุมรองก่อน

ทรงเครื่อง สถานะการพัฒนาและสรุปแอปพลิเคชัน

ในฐานะที่เป็นอุปกรณ์จ่ายไฟแรงดันต่ำมาตรฐานและครบกำหนดที่ได้รับการตรวจสอบโดยการปฏิบัติงานด้านวิศวกรรมมานานหลายทศวรรษ สวิตช์เกียร์แรงดันต่ำคงที่ GGD จึงเป็นอุปกรณ์หลักพื้นฐานที่ขาดไม่ได้ในระบบส่งและจ่ายไฟแรงดันต่ำของจีน เมื่อเปรียบเทียบกับตู้ลิ้นชักโมดูลาร์ระดับไฮเอนด์ GGD ขาดความฉลาดสูง การวนซ้ำอย่างรวดเร็ว และข้อได้เปรียบที่ไม่ต้องบำรุงรักษา แต่สามารถตอบสนองความต้องการของสภาพการทำงานการกระจายพลังงานแบบเดิมส่วนใหญ่ในประเทศจีนได้อย่างแม่นยำ ด้วยข้อได้เปรียบหลักของโครงสร้างที่มั่นคง ความปลอดภัยและความน่าเชื่อถือสูง ความเป็นสากลที่แข็งแกร่ง และประสิทธิภาพด้านต้นทุนที่สูง ทำให้ได้ครองตลาดหลักในการจำหน่ายพลังงานไฟฟ้าทางแพ่ง อุตสาหกรรม เทศบาล และพลังงานใหม่มายาวนาน ด้วยมาตรฐานและการยกระดับวิศวกรรมพลังงานอย่างต่อเนื่อง เทคโนโลยีตู้ GGD และการกำหนดค่าความปลอดภัยได้รับการปรับปรุงและทำซ้ำอย่างต่อเนื่อง เป็นการเสริมจุดยืนที่สำคัญในการจ่ายพลังงานแรงดันต่ำ และให้การรับประกันที่มั่นคงสำหรับการทำงานที่ปลอดภัย มีเสถียรภาพ และระยะยาวของระบบไฟฟ้าต่างๆ

X. คำถามที่พบบ่อย (ถามตอบแบบกระชับ)

คำถามที่ 1: คำจำกัดความและคุณลักษณะหลักของสวิตช์เกียร์ GGD คืออะไรตอบ: GGD เป็นสวิตช์เกียร์แบบสมบูรณ์แรงดันต่ำคงที่ในร่มแบบมาตรฐาน ใช้โครงสร้างตั้งพื้นแบบปิดทั้งหมดพร้อมส่วนประกอบคงที่ ซึ่งมีเสถียรภาพสูง ต้านทานการลัดวงจรที่แข็งแกร่ง อัตราความล้มเหลวต่ำ และประสิทธิภาพด้านต้นทุนสูงสำหรับการกระจาย การสูบจ่าย และการป้องกันแรงดันไฟฟ้าต่ำแบบทั่วไป

คำถามที่ 2: GGD, GCK และ MNS แตกต่างกันอย่างไรตอบ: GGD ได้รับการแก้ไขอย่างสมบูรณ์ มีเสถียรภาพ และคุ้มค่า แต่ต้องมีการบำรุงรักษาเมื่อปิดเครื่อง GCK เป็นแบบกึ่งถอนออกได้ และ MNS เป็นแบบแยกส่วนได้เต็มรูปแบบ ทั้งสองแบบรองรับการบำรุงรักษาแบบออนไลน์ด้วยต้นทุนและประสิทธิภาพที่สูงขึ้น

คำถามที่ 3: สถานการณ์ใดชอบ GGD และสถานการณ์ใดที่ไม่แนะนำตอบ: GGD เหมาะสำหรับโรงงาน อาคาร การกระจายพลังงานไฟฟ้าสม่ำเสมอของเทศบาลและแผงเซลล์แสงอาทิตย์ ไม่สามารถใช้ได้กับศูนย์ข้อมูล แหล่งจ่ายไฟฉุกเฉินของโรงพยาบาล ห้องปฏิบัติการที่มีความแม่นยำ และสถานการณ์พลังงานไฟฟ้าต่อเนื่องที่ต้องบำรุงรักษาบ่อยครั้ง

คำถามที่ 4: เหตุใดจึงต้องดำเนินการบำรุงรักษาภายใน GGD โดยปิดเครื่องตอบ: ส่วนประกอบทั้งหมดได้รับการติดตั้งอย่างถาวรโดยไม่มียูนิตที่สามารถถอดแยกได้ การเปิดตู้ Live อาจทำให้เกิดไฟฟ้าลัดวงจรและไฟฟ้าช็อต ดังนั้นจึงจำเป็นต้องมีการบำรุงรักษาการปิดเครื่อง

คำถามที่ 5: อะไรคือข้อผิดพลาดที่พบบ่อยที่สุดของ GGD และวิธีการป้องกัน?ตอบ: ข้อผิดพลาดที่พบบ่อยที่สุดคือความร้อนสูงเกินไปที่เกิดจากขั้วต่อหลวมและการสัมผัสไม่ดี การยึด การทำความสะอาดฝุ่น และการตรวจสอบสายดินเป็นประจำสามารถป้องกันข้อผิดพลาดดังกล่าวได้อย่างมีประสิทธิภาพ

คำถามที่ 6: ตู้ประเภทใดที่เป็นระบบจำหน่ายไฟฟ้า GGD ที่สมบูรณ์ตอบ: ระบบที่สมบูรณ์ประกอบด้วยการชดเชยพลังงานขาเข้า ขาออก ปฏิกิริยา ตู้ผูกและมิเตอร์วัดไฟเพื่อให้ทราบถึงฟังก์ชันการกระจายพลังงาน การป้องกัน และการวัดแสงอย่างเต็มรูปแบบ

คำถามที่ 7: ฟังก์ชั่นหลักของการออกแบบการแยกตู้สี่โซนคืออะไร?ตอบ: แยกพื้นที่การทำงานและกระแสที่แตกต่างกัน ยับยั้งการแพร่กระจายของส่วนโค้ง ป้องกันการสัมผัสโดยไม่ตั้งใจและการขยายตัวของข้อผิดพลาด และปรับปรุงความปลอดภัยและเสถียรภาพในการปฏิบัติงานโดยรวม
