อุปกรณ์ครบชุดแรงดันต่ำ

1.คำจำกัดความพื้นฐาน

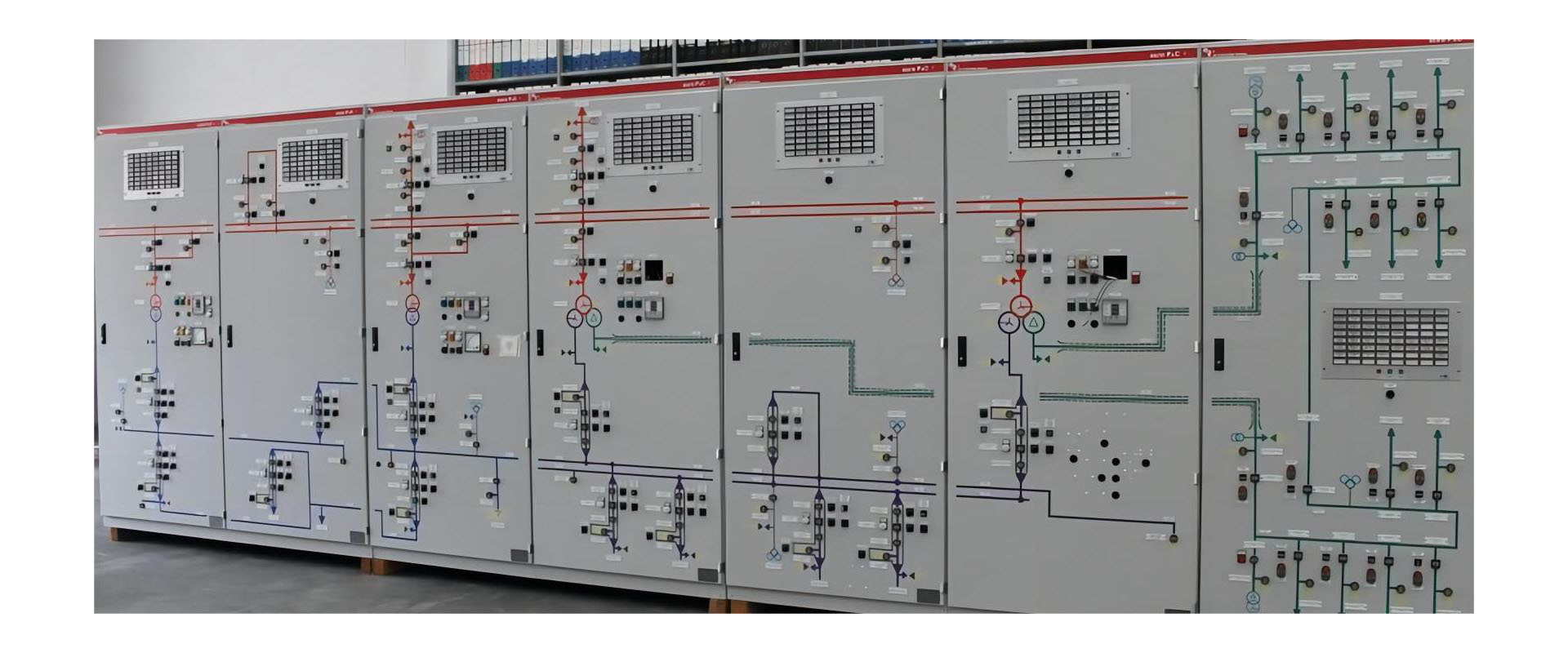

อุปกรณ์ครบชุดแรงดันต่ำคือชุดอุปกรณ์ไฟฟ้าครบชุดที่ใช้สำหรับการจ่าย การควบคุม และการป้องกันในสถานการณ์ที่แรงดันไฟฟ้ากระแสสลับคือ ≤ 1,000V และแรงดันไฟฟ้ากระแสตรงคือ ≤ 1500V โดยส่วนใหญ่ประกอบด้วยสวิตช์เกียร์ทั้งชุดแรงดันต่ำ ตู้สวิตช์แรงดันต่ำ กล่องกระจายแรงดันต่ำ และประเภทอื่น ๆ ในฐานะที่เป็นอุปกรณ์หลักสำหรับการส่งพลังงานไฟฟ้าแรงดันต่ำในระบบไฟฟ้า จึงมีการใช้กันอย่างแพร่หลายในโรงงาน อาคาร พลังงานใหม่ และสาขาอื่นๆ

การออกแบบ การผลิต และการทำงานของอุปกรณ์ดังกล่าวจะต้องเป็นไปตามมาตรฐานแห่งชาติชุด GB/T 7251 อย่างเคร่งครัด และต้องผ่านการรับรองผลิตภัณฑ์ภาคบังคับของจีน (CCC) ปัจจุบัน อุปกรณ์ครบชุดแรงดันต่ำกำลังอัปเกรดไปสู่ระบบอัจฉริยะและระบบดิจิทัล ที่ได้มาตรฐานระดับสากลข้อกำหนดเพิ่มเติมสำหรับอุปกรณ์ชุดอุปกรณ์อัจฉริยะครบชุด(IEC TS 63290) ซึ่งนำและกำหนดโดยจีน ได้รับการเผยแพร่อย่างเป็นทางการแล้ว ซึ่งเป็นพื้นฐานสากลสำหรับการพัฒนาอุตสาหกรรม อุปกรณ์อัจฉริยะเจเนอเรชันใหม่โดยทั่วไปจะมาพร้อมกับเกตเวย์ดิจิทัลและเซ็นเซอร์ไร้สาย ซึ่งสามารถตรวจสอบสถานะการทำงานแบบเรียลไทม์ การบำรุงรักษาข้อผิดพลาดแบบคาดการณ์ได้ และรีโมทคอนโทรล ตัวอย่างเช่น สวิตช์เกียร์แรงดันต่ำแบบดิจิตอล ABB MNS® 3.0 และสวิตช์เกียร์ชุดแรงดันต่ำคลาส 1E ภายในประเทศสำหรับ Hualong One เป็นตัวแทนทั่วไปในอุตสาหกรรม

2. องค์ประกอบอุปกรณ์

หน้าที่หลักของอุปกรณ์ครบชุดแรงดันต่ำคือ: รับและกระจายพลังงานที่ส่งผ่านหม้อแปลงอย่างสมเหตุสมผล การป้องกันวงจรจากการโอเวอร์โหลดและการลัดวงจร ตระหนักถึงการควบคุมสวิตช์และการตรวจสอบการทำงานของอุปกรณ์สวิตช์ภายใน

จากมุมมองของการแบ่งประเภท จะครอบคลุมถึงตู้สวิตช์แรงดันต่ำ แผงจ่ายไฟ กล่องควบคุม กล่องสวิตช์ และอุปกรณ์อื่นๆ ตามฟังก์ชันต่างๆ สามารถแบ่งออกเป็นตู้ PCC แบบกระจาย (ศูนย์ควบคุมกำลัง) และตู้ MCC แบบมอเตอร์ (ศูนย์ควบคุมมอเตอร์) ประเภทตู้ทั่วไปในระบบจำหน่ายไฟฟ้าแรงดันต่ำ ได้แก่ ตู้ขาเข้า ตู้ชดเชยตัวเก็บประจุ ตู้เชื่อมต่อ ตู้ขาออก และอื่นๆ ตู้สวิตช์ชนิดดึงออกกระแสหลัก เช่น MNS, GCS และ GCK ในตลาดประกอบเข้ากับโมดูลมาตรฐาน เหมาะสำหรับระบบจ่ายไฟและระบบจำหน่ายที่มีแรงดันไฟฟ้า ≤ 690V และกระแสไฟพิกัดภายใน 6300A

จากมุมมองของโครงสร้างไฟฟ้า อุปกรณ์จะแบ่งออกเป็นวงจรหลัก (วงจรหลัก) และวงจรเสริม (วงจรรอง) วงจรหลักมีหน้าที่รับผิดชอบในการส่งกำลัง และส่วนประกอบหลัก ได้แก่ เบรกเกอร์วงจร ฟิวส์ คอนแทคเตอร์ รีเลย์ความร้อน หม้อแปลงกระแสไฟฟ้า ฯลฯ วงจรเสริมมีหน้าที่ในการควบคุมและการส่งสัญญาณ และส่วนประกอบหลัก ได้แก่ เมตร ปุ่มควบคุม รีเลย์ หน่วยตรวจสอบและควบคุม ฯลฯ

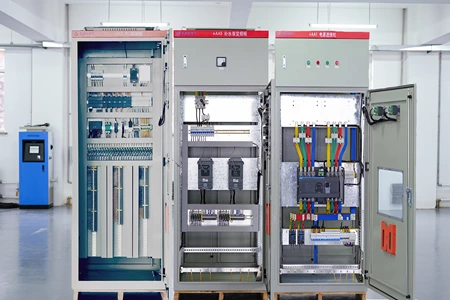

จากมุมมองของโครงสร้างทางกายภาพ ตู้มาตรฐานประกอบด้วยตัวตู้เพื่อรองรับและป้องกัน บัสบาร์หลักและบัสบาร์สาขาสำหรับการส่งกำลัง เช่นเดียวกับห้องบัสบาร์ พื้นที่ติดตั้งสำหรับอุปกรณ์ไฟฟ้าและส่วนประกอบ และห้องเชื่อมต่อสายเคเบิลสำหรับการติดตั้งและเชื่อมต่อสายป้อน สำหรับสวิตช์เกียร์ชุดสมบูรณ์แรงดันต่ำแบบดึงออก ส่วนประกอบจะถูกติดตั้งในหน่วยลิ้นชักแบบแยกได้

3. หลักการทำงาน

ก.กระบวนการพื้นฐาน งานหลักของสวิตช์เกียร์ทั้งชุดแรงดันต่ำ ได้แก่ การรับพลังงานจากหม้อแปลง การกระจายไปยังวงจรป้อนแต่ละวงจรผ่านบัสบาร์ และการจ่ายพลังงานให้กับอุปกรณ์ดาวน์สตรีม การป้องกันวงจรจากการโอเวอร์โหลดและการลัดวงจร ควบคุมการสลับและการตรวจสอบอุปกรณ์สวิตช์ภายในได้อย่างแม่นยำ

บี.การถ่ายโอนอัตโนมัติแบบไฟฟ้าคู่ เซอร์กิตเบรกเกอร์ขาเข้าสองตัวและเซอร์กิตเบรกเกอร์บัสคัปปลิ้งเชื่อมต่อกันทางไฟฟ้า/กลไก เมื่อวงจรหนึ่งล้มเหลว แหล่งจ่ายไฟสำรองจะเปิดโดยอัตโนมัติเพื่อปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

ค.โหมดการทำงานอัจฉริยะ ระบบบัสฟิลด์ + PLC/SCADA ให้การควบคุมระยะไกล การรวบรวมข้อมูล การตรวจสอบสถานะ การวินิจฉัยอัจฉริยะ และการบำรุงรักษาเชิงคาดการณ์

4. ประเภทและผลิตภัณฑ์หลัก

4.1 ตู้สวิตช์ชนิดดึงออก

ก.ตัวแทน: MNS, GCS, GCK

บี.มาตรฐาน: IEC 60439-1, GB/T 7251

ค.การประยุกต์ใช้: 50Hz, ≤690V, ≤6300A ระบบจ่ายไฟและระบบจำหน่าย

4.2 สวิตช์เกียร์แบบแยกส่วนคงที่

ก.ตัวแทน: GCD

บี.ส่วนประกอบ: ตู้ Power Center (PC) + ตู้ศูนย์ควบคุมมอเตอร์ (MCC)

4.3 อุปกรณ์ครบชุดดิจิตอลอัจฉริยะ

ก.การกำหนดค่ามาตรฐาน: เกตเวย์ เซ็นเซอร์ การวัดอุณหภูมิแบบไร้สาย โมดูลการสื่อสาร

บี.ความสามารถ: การตรวจสอบระยะไกล การเตือนล่วงหน้า การจัดการการทำงานและการบำรุงรักษา

5. พารามิเตอร์ทางเทคนิคและมาตรฐาน

5.1 พารามิเตอร์ทางเทคนิคหลัก

· ไฟฟ้ากระแสสลับ: ≤ 1,000V, ความถี่ ≤ 1,000Hz

· กระแสตรง: ≤ 1500V

· อุตสาหกรรมทั่วไปใช้: ≤ 690V,กระแสสูงสุด 6300A

5.2 มาตรฐานแห่งชาติ

· GB/T 7251.1-2023: กฎทั่วไปสำหรับชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม

· GB/T 7251.2-2023: ชุดสวิตช์เกียร์และชุดควบคุม (แทนที่ GB/T 7251.12-2013 เวอร์ชันเก่า)

· GB/T 7251.3: ข้อกำหนดเฉพาะสำหรับแผงจำหน่าย

· GB/T 7251.4: ข้อกำหนดเฉพาะสำหรับการประกอบสำหรับสถานที่ก่อสร้าง

· GB/T 15576: อุปกรณ์ชดเชยพลังงานรีแอกทีฟครบชุดแรงดันต่ำ

5.3 มาตรฐานสากล

· IEC TS 63290: ข้อกำหนดเพิ่มเติมสำหรับอุปกรณ์ชุดอุปกรณ์อัจฉริยะครบชุด (นำและจัดทำโดยจีน)

5.4 การรับรองและการกำกับดูแล

· ข้อบังคับ: การรับรอง CCC (อิงตาม GB/T 7251.2-2023)

· สมัครใจ: CQC 3177-2025 ข้อกำหนดทางเทคนิคการรับรองการประหยัดพลังงาน

· รายการตรวจสอบการเก็บตัวอย่าง: การทำเครื่องหมาย การกำหนดค่าส่วนประกอบ วงจรภายในและการเชื่อมต่อ ขั้วต่อตัวนำภายนอก สายไฟ ประสิทธิภาพการทำงานและฟังก์ชัน คุณสมบัติไดอิเล็กทริก การป้องกันไฟฟ้าช็อตและความสมบูรณ์ของวงจรป้องกัน ระยะห่างและระยะห่างตามผิวฉนวน ฯลฯ

6. สาขาการสมัคร

ก.อุตสาหกรรมและพลังงานแบบดั้งเดิม: โรงไฟฟ้า สถานีไฟฟ้าย่อย สถานประกอบการอุตสาหกรรมและเหมืองแร่ ปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา ใช้สำหรับระบบจ่ายไฟและระบบจำหน่าย เช่น การจ่ายพลังงาน การควบคุมมอเตอร์ และการแปลงและควบคุมพลังงานแสงสว่าง

บี.เทศบาลและการก่อสร้าง: การก่อสร้างเทศบาล อาคาร คุณสมบัติของห้างสรรพสินค้า องค์กรขนาดใหญ่ โรงพยาบาล โรงเรียน อาคารพาณิชย์ และสถานที่อื่น ๆ ของระบบจำหน่ายไฟฟ้า

ค.โครงสร้างพื้นฐานที่เกิดขึ้นใหม่และสำคัญ: เหมาะอย่างยิ่งสำหรับสถานการณ์การประยุกต์ใช้พลังงานที่สำคัญซึ่งมีความต้องการสูงสำหรับความน่าเชื่อถือและความชาญฉลาดของแหล่งจ่ายไฟ เช่น ศูนย์ข้อมูล พลังงานใหม่ การขนส่งทางรถไฟ

ดี.วัตถุประสงค์หลัก: การกระจายพลังงาน การแปลง การควบคุม และการชดเชยพลังงานปฏิกิริยา เพื่อให้มั่นใจว่าแหล่งจ่ายไฟมีความเสถียรและปลอดภัย

7. ข้อกำหนดการปฏิบัติงานด้านความปลอดภัย

7.1 ประเด็นสำคัญของการตรวจสอบการปฏิบัติงาน

· ป้ายและหมายเลขอุปกรณ์ไฟฟ้าบนแผงจ่ายไฟและแผงแสดงให้ถูกต้องและชัดเจน การยึดที่มั่นคง ตำแหน่งที่แม่นยำ และการทำงานที่ยืดหยุ่นของปุ่มควบคุมการทำงาน ปุ่ม และปุ่มทั้งหมดบนแผงควบคุม สอดคล้องกับสภาพไซต์งานจริง

· การแสดงสัญญาณไฟปิด/สะดุด และสัญญาณอื่นๆ บนแผงจ่ายไฟที่ถูกต้อง

· หน้าสัมผัสที่แน่นหนาของอุปกรณ์ตัดการเชื่อมต่อ เซอร์กิตเบรกเกอร์ ฟิวส์ หม้อแปลง ฯลฯ ไม่มีความร้อนสูงเกินไปหรือการเปลี่ยนสี

· ไม่มีความเสียหายหรืออายุของฉนวนของสายไฟวงจรทุติยภูมิ

· เมื่อมีบอร์ดเลียนแบบการทำงานบนแผงจ่ายไฟ บอร์ดเลียนแบบจะสอดคล้องกับสถานะการทำงานของอุปกรณ์ไฟฟ้าในสถานที่

· มิเตอร์วัดแน่นหรือฝาครอบกระจก ข้อบ่งชี้มิเตอร์ที่แม่นยำ

· โคมไฟส่องสว่างที่ดีในห้องจ่ายไฟ สว่างสม่ำเสมอ ไม่เกิดแสงสะท้อนเมื่อสังเกตมิเตอร์

· จัดการปัญหาที่พบในการตรวจสอบอย่างทันท่วงทีและเก็บบันทึก

7.2 ข้อมูลจำเพาะด้านความปลอดภัยสำหรับการทำงานสดแรงดันต่ำ

· การทำงานสดต้องได้รับการดูแลโดยบุคคลพิเศษ ใช้เครื่องมือที่มีด้ามจับหุ้มฉนวน ยืนบนวัสดุฉนวนแห้ง สวมถุงมือหุ้มฉนวน หมวกนิรภัย และชุดทำงานแขนยาว ห้ามใช้ไฟล์ ไม้บรรทัดโลหะ แปรง และไม้ปัดฝุ่นกับวัตถุที่เป็นโลหะโดยเด็ดขาด

· เมื่อทำงานกับสายไฟฟ้าแรงสูงแรงดันต่ำที่สร้างขึ้นบนขั้วเดียวกันกับไฟฟ้าแรงสูงและแรงต่ำ ขั้นแรกให้ตรวจสอบระยะห่างจากสายไฟฟ้าแรงสูง และใช้มาตรการเพื่อป้องกันการสัมผัสโดยไม่ตั้งใจกับอุปกรณ์ไฟฟ้าแรงสูงที่มีไฟฟ้าแรงสูง

· ก่อนหุ้มฉนวนตัวนำไฟฟ้าที่มีไฟฟ้าแรงดันต่ำ ห้ามคนงานข้ามตัวนำไฟฟ้าที่มีไฟฟ้าแรงต่ำ

· เมื่อทำงานกับอุปกรณ์จ่ายไฟแรงดันต่ำที่มีไฟฟ้าอยู่ ต้องแน่ใจว่ามีฉนวนที่ดีหรือระยะห่างที่ปลอดภัยที่สอดคล้องกันระหว่างร่างกายมนุษย์กับโลก ร่างกายมนุษย์ และโลหะที่มีการลงกราวด์โดยรอบ ร่างกายมนุษย์ และตัวนำอื่นๆ ต้องใช้มาตรการแยกเพื่อป้องกันการลัดวงจรแบบเฟสต่อเฟสและการต่อสายดินแบบเฟสเดียว

· แยกแยะเฟสและสายนิวทรัลก่อนปีนเสาและเลือกตำแหน่งการทำงานที่ดี

· เมื่อถอดสายไฟ ให้ถอดสายไฟเฟสก่อนแล้วจึงถอดสายไฟที่เป็นกลาง ลำดับจะกลับกันเมื่อเชื่อมต่อสายไฟ

· เนื่องจากแรงดันไฟฟ้าต่ำมีระยะห่างระหว่างเฟสต่อเฟสน้อย จึงต้องระมัดระวังเพื่อป้องกันไม่ให้ร่างกายมนุษย์สัมผัสปลายสายไฟทั้งสองพร้อมกันระหว่างการบำรุงรักษา
